WAGNER NESPRAY PLUS - Illustration du Matériel

79
NESPRAY PLUS
19
24
21
20
18 22 23
1625
3
5
4
6
8
9
11
12
10
15 14
2
13
17
1
7
26
27
F

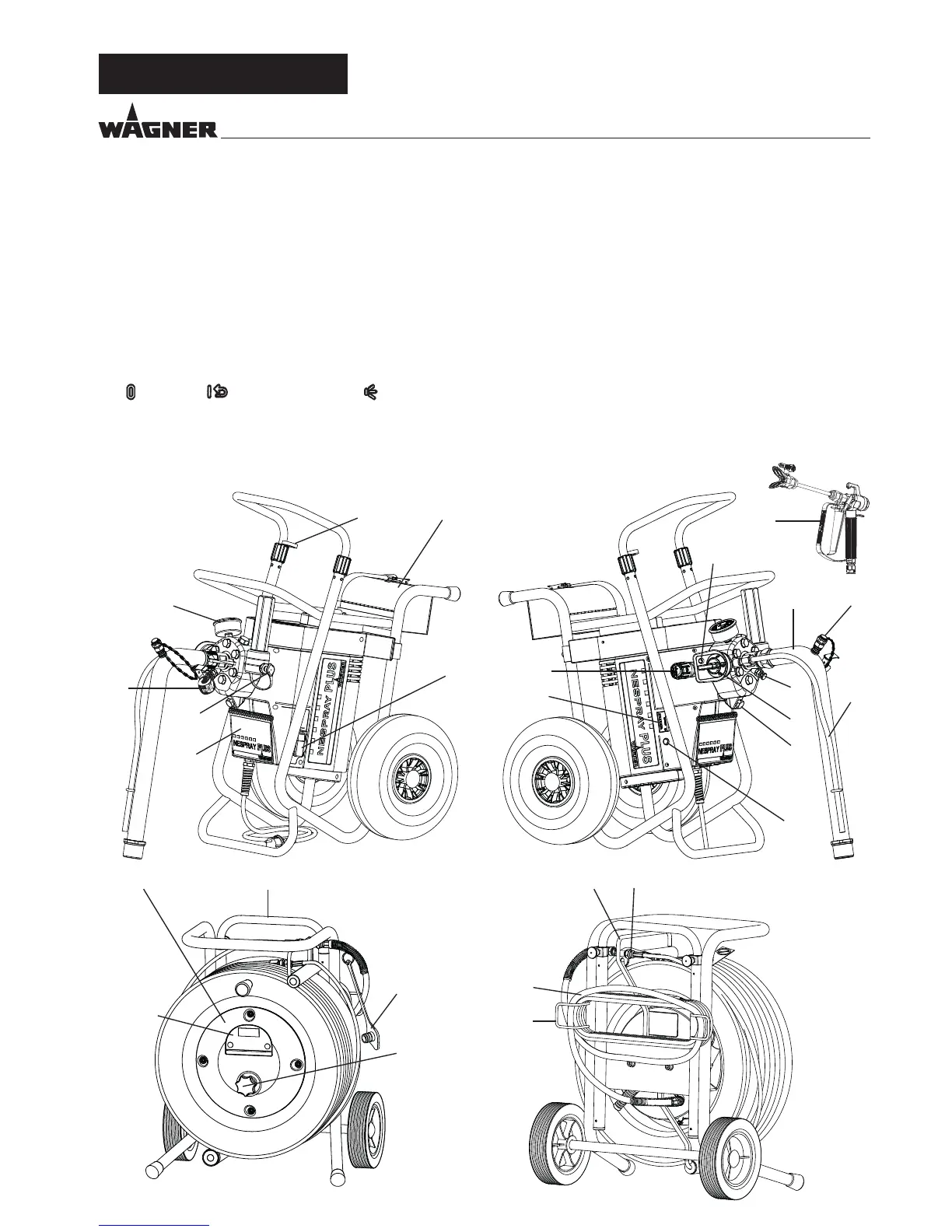

3.3 ILLUSTRATION DU MATÉRIEL
1 Pistolet de pulvérisation
2 Prise de courant avec capuchon pour tuyau de peinture
chauant
3 Poussoir de la vanne d’aspiration
4 Raccordement de nettoyage avec le pistolet de pulvérisa-
tion
5 Tuyau d‘aspiration
6 Tuyau de retour
7 Jauge d‘huile en dessous de la vis de bouchon d‘huile
8 Commutateur multifonction
(ARRET) (MARCHE – circulation) (pulvérisation)
9 Vanne de réglage de pression
10 Voyant de mise sous tension
11 Voyant de chauage
12 Compteur d‘heures de fonctionnement
13 Manomètre
14 Boîte à outils
15 Oeillet d‘accrochage du pistolet de pulvérisation
16 Cordon d‘alimentation du enrouler pour tuyau chauant
17 Mode d‘emploi abrégé
18 Enrouler pour tuyau chauant avec tuyau
exible haute pression
19 Écran
20 Manette de blocage
21 Poignée télescopique
22 Guide-tuyau avec rouleau
23 Raccord de xation du tuyau pour le transport
24 Support de câble
25 Capuchon (tuyau)
26 Capuchon (entrée du produit de revêtement)
27 Capuchon (raccordement pour exible)
DESCRIPTION DE L‘APPAREIL
