WAGNER NESPRAY PLUS - Ersatzteilliste Heizschlauch

33
NESPRAY PLUS
26
3
4 5
14
15
16
17
18
19
20
21
22
23
24
25
27
6
7
8
9
10
11
12
13
1
2
13.7 ERSATZTEILLISTE HEIZSCHLAUCH 2311657
POS. BESTELL-NR BENENNUNG
1 2312 111 Litze braun (2)
2 2313 390 Hülse (2)
3 9900 325 Zylinderschraube M6x16 DIN 912 (4)
4 2311 137 Druckplatte
5 9984 515 Hochdruckschlauch DN10-30m
6 3054 990 Aderendhülse (2)
7 2312 199 Isolierschlauch (2)
8 2312 110 Litze grün/gelb
9 2311 136 Verschraubung Sensor
10 9900 392 Zylinderschraube M4x6 DIN 912 (4)
11 9922 101
Zahnscheibe außengezahnt A4,3
DIN6797
12 2308 061 Temperatursensor NTC
13 2312 115 Heizdraht

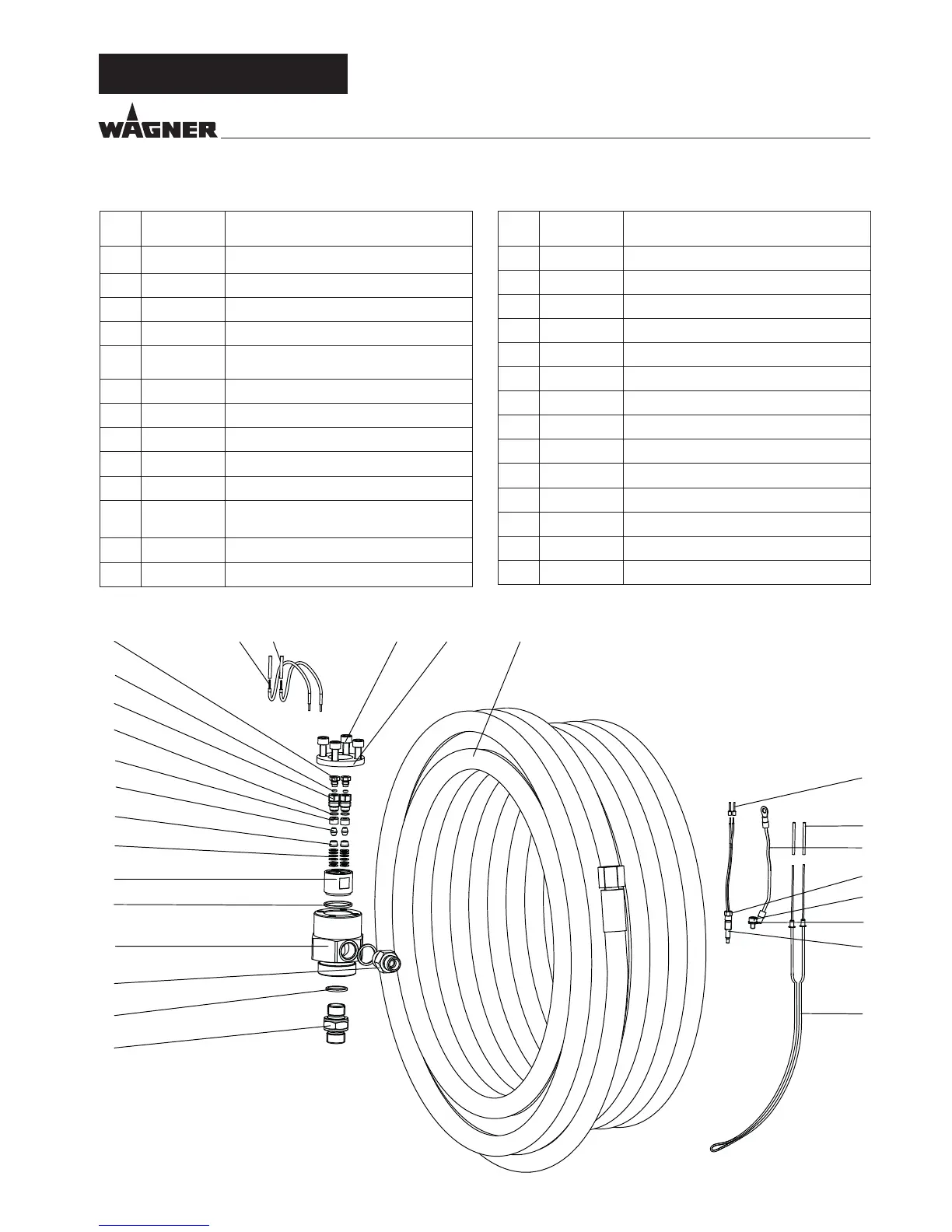

Ersatzteilbild Heizschlauch
POS. BESTELL-NR BENENNUNG
14 2308 887 Doppelstutzen
15 9970 103 Dichtring (2)
16 0341 464 Schlauchstutzen
17 2311 135 Durchführungsgehäuse
18 0341 331 Dichtring
19 2311 134 Drahtdurchführung
20 9923 513 Tellerfeder (12)
21 0335 320 Druckstück (2)
22 2309 790 Manschette (2)
23 0149 397 Packung (2)
24 9971 003 O-Ring (2)
25 0344 431 Verschraubung (2)
26 9971 189 O-Ring (2)
27 0344 432 Verschraubung (2)
ERSATZTEILE UND ZUBEHÖR
