NESPRAY PLUS
MISE EN SERVICE

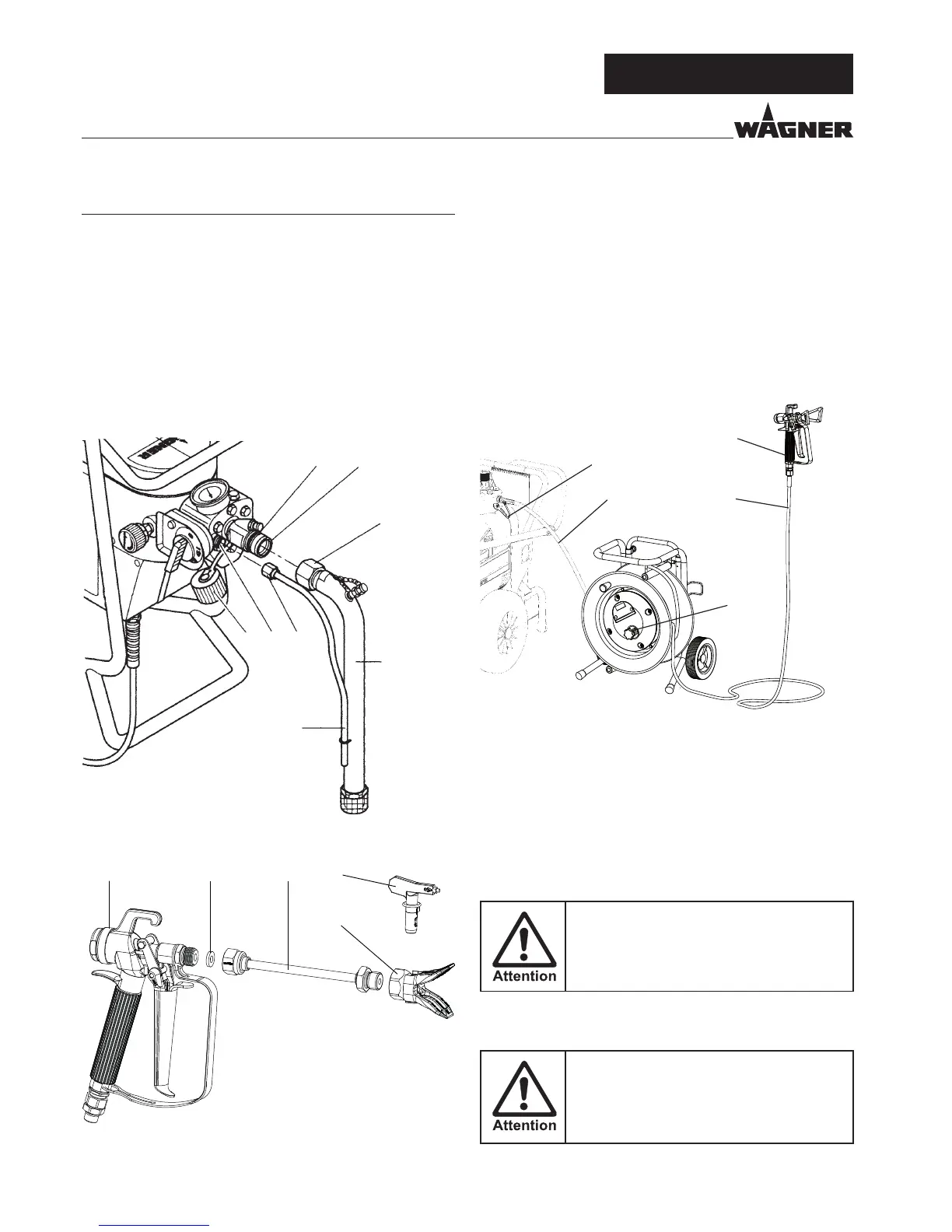

4. MISE EN SERVICE
4.1 APPAREIL AVEC SYSTÈME D‘ASPIRATION
1. Dévisser le capuchon antipoussière (1).
2. Veiller à la propreté des surfaces d‘étanchéité des rac-
cords.
Veiller à ce que le manchon rouge (2) se trouve dans l’en-
trée de produit de revêtement (5).
3. Visser et serrer l’écrou de xation (3) du tube d’aspiration
(4) sur l’entrée de produit en utilisant la clé de 41 mm four-
nie.
4. Visser l’écrou de xation (6) du tuyau de retour (7) sur le
raccord (8).
5
2
3
4
7
681
4.3 ENROULEUR POUR TUYAU CHAUFFANT
4.2 PISTOLET DE PULVÉRISATION
1. Equiper le pistolet de pulvérisation (1) de la rallonge de
buse (2) et du porte-buse (3).
2. Lors du montage de la rallonge de buse, placer le joint
plat (4) en matière plastique (il se trouve dans l‘emballage
du pistolet de pulvérisation) entre le pistolet et la rallonge
de buse et serrer à fond.
3. Visser le porte-buse avec la buse (5) sélectionnée sur la
rallonge de buse, l‘orienter et serrer à fond. (Voir égale-
ment mode d‘emploi du pistolet de pulvérisation / porte-
buse).
1
4
2
5
3
1. Placer l’enrouleur de tuyau à proximité de l'appareil Air-
less.
2. Desserrer la manette de blocage (2).
3. Dévisser la rallonge de tuyau souple du chariot et la faire
passer entre le rouleau et le guide. Dérouler complète-
ment le tuyau exible haute pression. Resserrer la manet-
te de blocage (2) après le déroulement.
4. Détacher le tuyau exible de raccordement (3) du cadre
et le visser sur le raccordement pour exible de l'appareil
Airless (clé de 19 mm jointe.
Lors du vissage du tuyau exible haute pres-
sion sur le raccordement pour exible, blo-
quer avec une clé.
5. Visser le pistolet de pulvérisation (4) sur le tuyau exible
de peinture (serrer à fond les écrous de xation avec les
clés de 19 / 19 mm jointes).
Pour raisons de sécurité, ne pas utiliser le
tuyau de peinture chauant sans le tuyau
exible de peinture avec armature d'acier
lorsqu'on travaille avec un pistolet pulvérisa-
teur à main.
6. Serrer fermement tous les écrous-raccords, an qu'il n'y
ait pas de fuite de produit de revêtement.
1
2
3
4
5
