NESPRAY PLUS

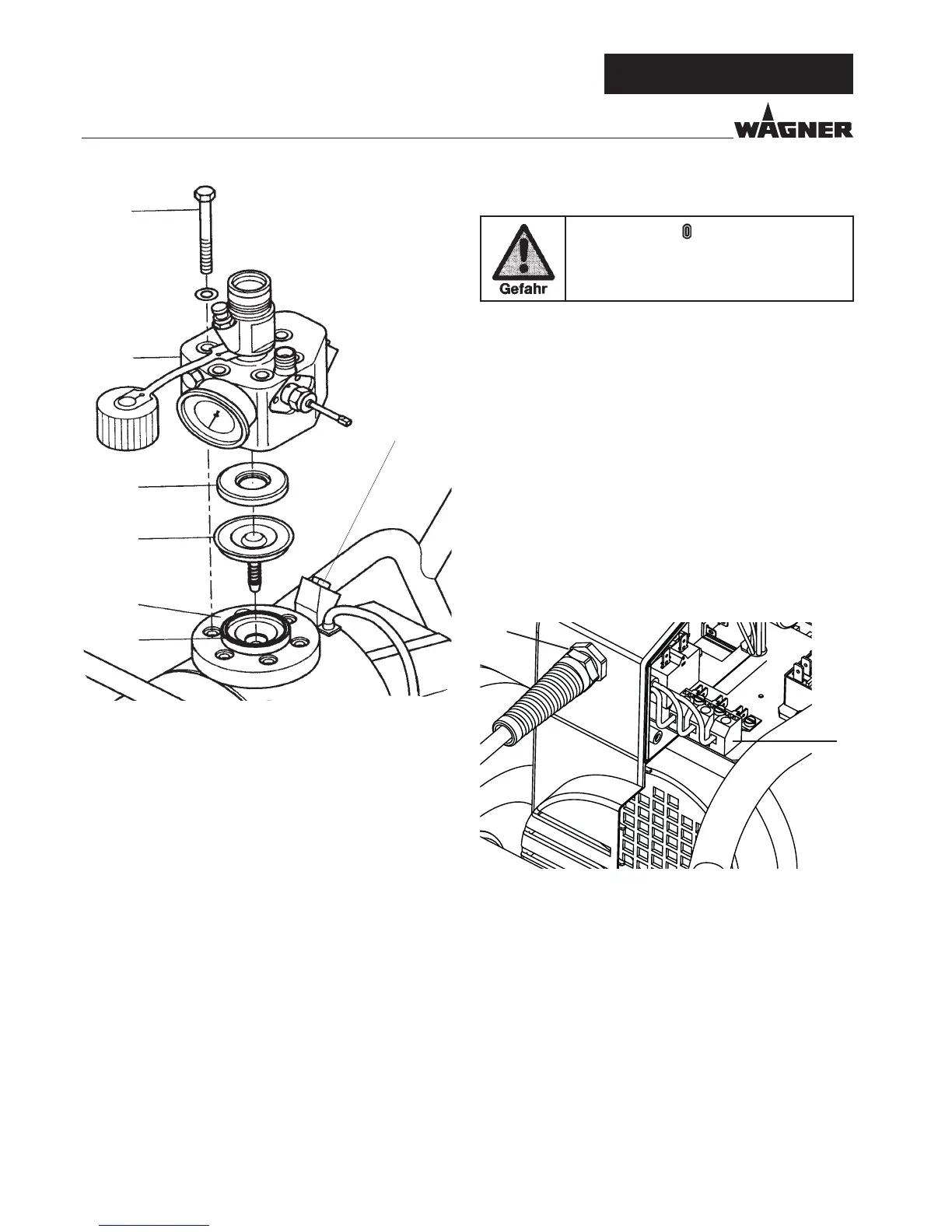

Vor der Montage der neuen Membrane, die Einlage sowie ge-
rillte Fläche am Schraubansch (6) und der Farbstufe (3) reini-
gen und eventuell vorhandenes Öl abwischen.
Montage erfolgt in umgekehrter Reihenfolge
1. Zuerst alle Sechskantschrauben (1) mit 30 Nm über Kreuz,
dann mit 70 Nm über Kreuz anziehen.
2. Vor der Inbetriebnahme dass Druckregelventil in voll ge-
öneter Stellung etwa 2 min bei laufendem Motor belas-
sen (Entlüftung des Gerätes), erst dann schließen, bis das
Geräusch des Einlassventils zu hören ist.
12.7 GERÄTEANSCHLUSSLEITUNG AUSTAUSCHEN
Gerät ausschalten (AUS).
Vor allen Reparaturen – Netzstecker aus der
Steckdose ziehen.
1. Wagen demontieren.
2. Gerätesteckdose für Heizschlauchtrommel aus dem Ge-
häuse herausschrauben und Anschlüsse lösen.
3. Gehäusehälfte (mit Steckdosenönung) abschrauben
und abnehmen.
4. Kabelverschraubung (1) lösen.
5. Litzen in der Netzanschlussklemme (2) lösen.
6. Geräteanschlussleitung austauschen.
(Nur eine zugelassene, Netzleitung der Bezeichnung H07-
RNF mit spritzwasserdichtem Stecker darf verwendet wer-
den)
7. Gehäusehälfte sorgfältig montieren (keine Kabel einklem-
men!).
8. Steckdose für Heizschlauch anschließen, Leitung grün/
gelb an Kontakt mit Erdungszeichen montieren, die ande-
ren beiden Leitungen an Kontakt 1 und 2 anschließen.
6
2
5
4
3
1
8
1
2
D
REPARATUREN AM GERÄT
