Material einlegen
4 Material einlegen
4.1 Rollenmaterial einlegen
5
7
8
6
9
2
1
3
4

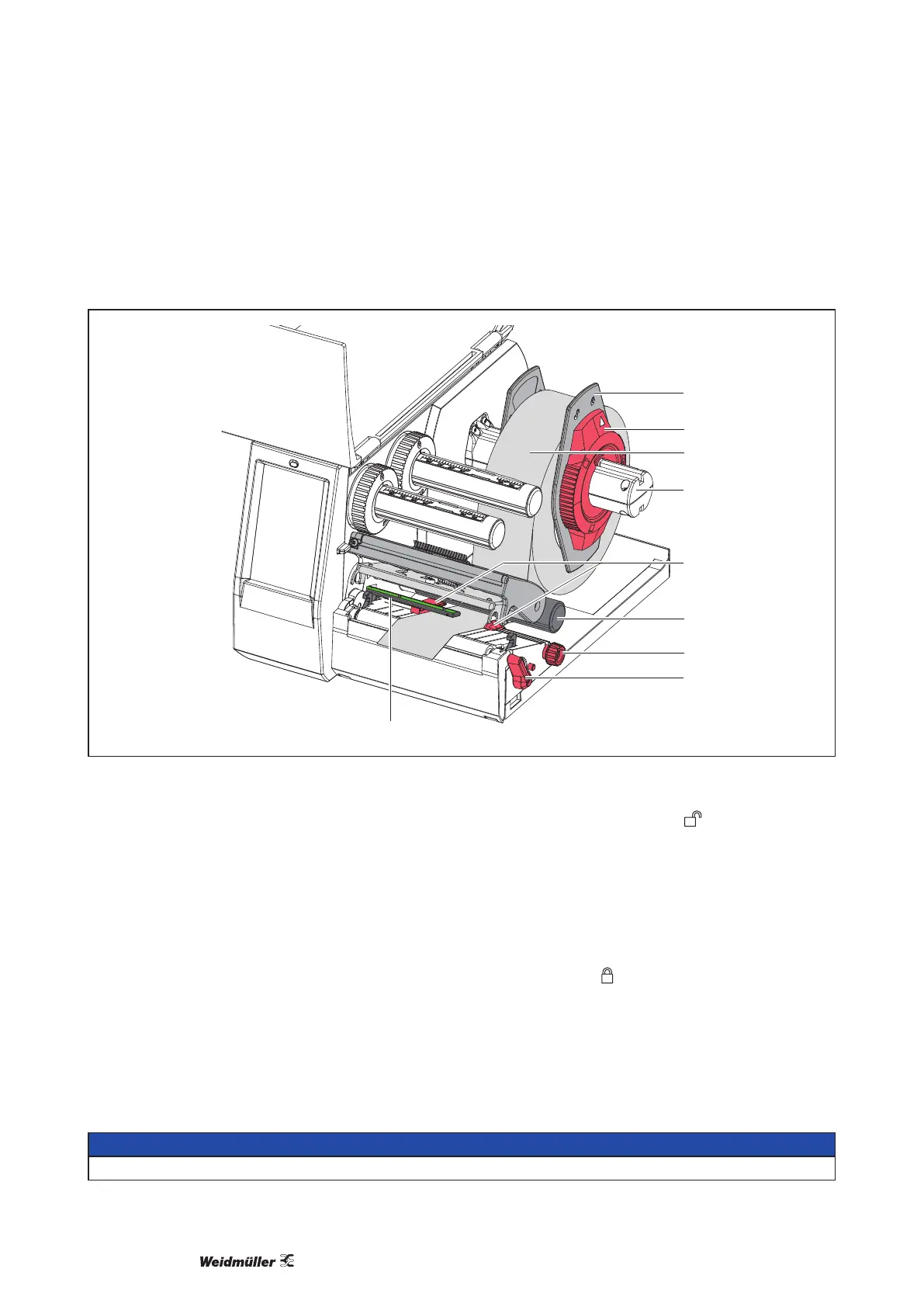

Abbildung 9 Rollenmaterial einlegen
f Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Rand-
steller (1) dadurch lösen.
f Randsteller (1) vom Rollenhalter (4) abziehen.
f Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach
oben zeigt.
f Randsteller (1) auf Rollenhalter (4) aufsetzen und so weit schieben, bis beide Randsteller an der Material-
rolle (3) anliegen und beim Schieben ein deutlicher Widerstand spürbar wird.
f Stellring (2) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Randsteller (1) da-
durch auf dem Rollenhalter klemmen.
f Hebel(8)gegendenUhrzeigersinndrehen,umdenDruckkopfzuö󰀨nen.
f Randsteller (5) mit Hilfe des Rändelknopfs (7) so einstellen, dass das Material zwischen die beiden Rand-
steller passt.
f Material unterhalb der Umlenkrolle (6) durch die Druckeinheit führen.
ACHTUNG
Material unter der Etikettenlichtschranke (9) entlang führen.
