Lägga i material
4 Lägga i material
4.1 Lägga i rullmaterial
5
7
8
6
9
2
1
3
4

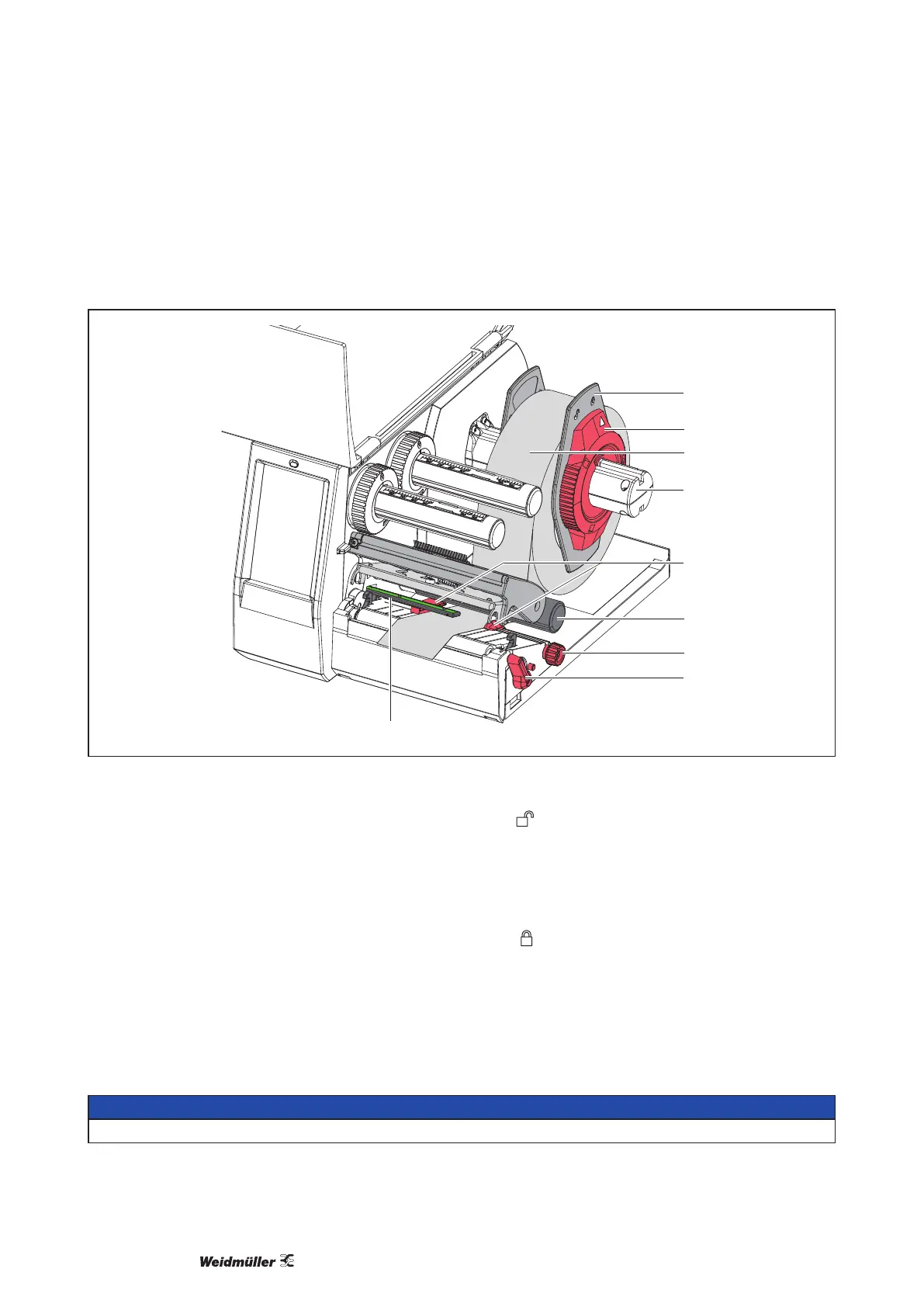

Bild 9 Lägga i rullmaterial
f Vrid stoppringen (2) moturs så att pilen pekar på symbolen och lossa därigenom kantstoppet (1).
f Dra av kantstoppet (1) från rullhållaren (4).
f Skjut materialrullen (3) på rullhållaren (4) så att den sidan av materialet som skall tryckas pekar uppåt.
f Sätt kantstoppet (1) på rullhållaren (4) och skjut på det tills båda kantstoppen ligger an mot materialrullen
(3) och man känner ett tydligt motstånd när man skjuter på kantstoppet.
f Vrid stoppringen (2) medurs så att pilen pekar på symbolen och kantstoppet (1) klämmer på rullhålla-
ren.
f Vrid spaken (8) moturs för att öppna skrivarhuvudet.
f Ställ in kantstoppet (5) med hjälp av den rä󰀪ade ratten (7) så att materialet passar in mellan de båda
kantstoppen.
f För materialet genom skrivenheten under vändrullen (6).
OBSERVERA
För materialet längs undersidan av etikettsensorn (9).
