Weidmüller THM MultiMark - Transzferfólia Behelyezése

304 2599430000/00/04.2019
Anyag behelyezése
4.3 Transzferfólia behelyezése
Direkthőnyomtatáskornetegyenbe
transzferfóliát, illetve vegye ki az esetleg
már behelyezett transzferfóliát.
C
A
B
1

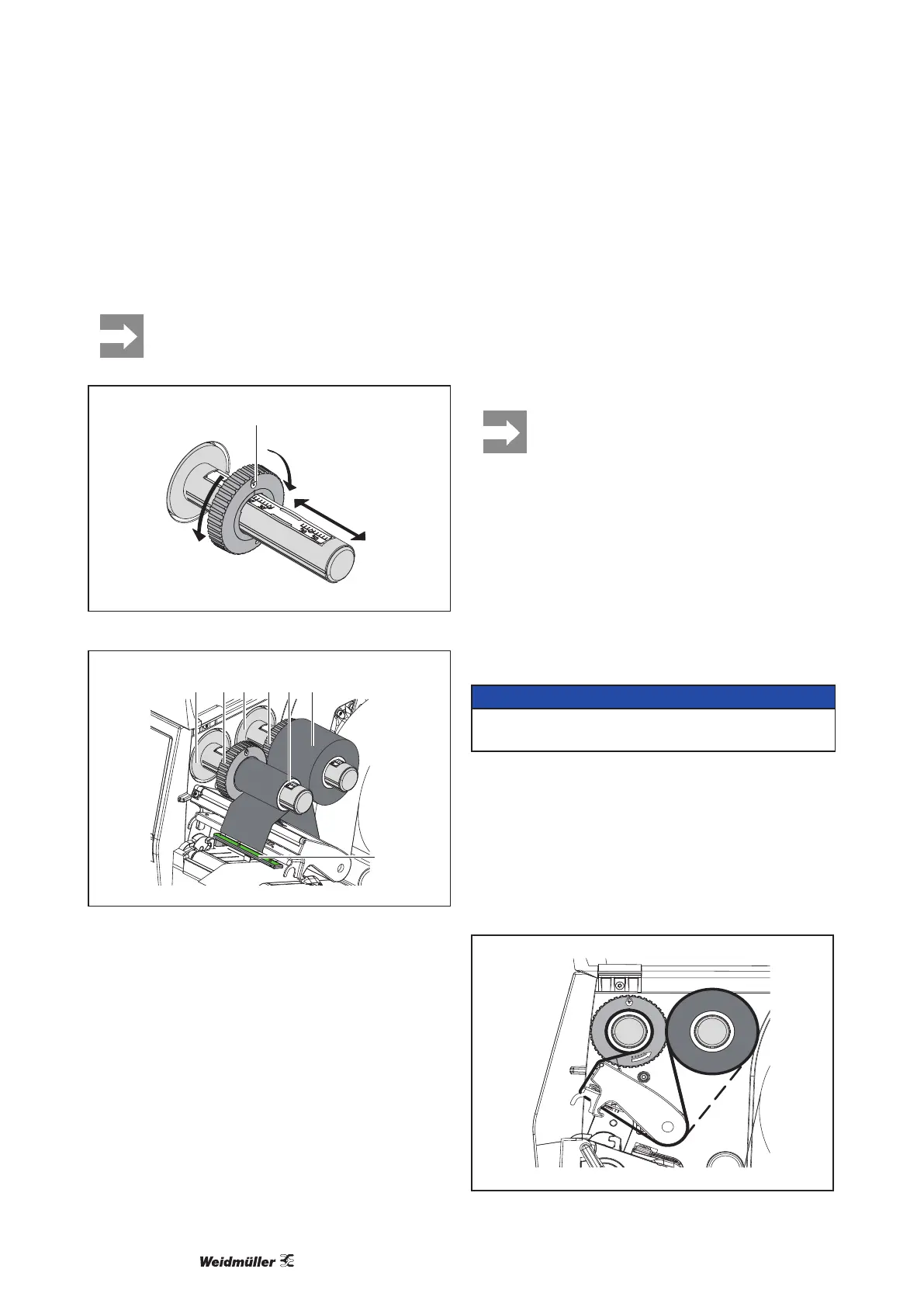

Ábra 11 A margóbeállító tárcsák beállítása
1
6
12 3 4 5
Ábra 12 Transzferfólia behelyezése
f Atranszferfóliabehelyezéseelőtttisztítsameg
anyomtatófejet(→„6.3 Nyomtatófej tisztítása“,
307. oldal).
f Nyissa ki a nyomtatófejet.
f Atranszferfóliaszélességénekmegfelelőenállít-
sabealecsévélőn(3)lévőmargóbeállítótárcsát
(1) („Ábra 11 A margóbeállító tárcsák beállítása“):
• Tartsaszorosanalecsévélőt,ésforgassaelA
irányba a margóbeállító tárcsát (1) a kireteszelés-
hez.
• Tolja el B irányba a margóbeállító tárcsát (1), és
a beosztás segítségével állítsa be a transzferfólia
szélességénekmegfelelően.
• Tartsaszorosanalecsévélőt,ésforgassaelC
irányba a margóbeállító tárcsát (1) a reteszelés-
hez.
f Toljaatranszferfólia-tekercset(5)alecsévélőre
(3) egészen a margóbeállító tárcsáig (1) úgy,
hogy lecsévéléskor a fólia színes bevonata lefelé
nézzen.
A fólia felcsévéléséhez olyan fóliamag (4)
szükséges, mely legalább olyan széles,
mint a tartalékfólia.
• A transzferfólia kicserélésekor hasz-
nálja felcsévéléshez a fóliamagot.
f Afelcsévélőnlévőmargóbeállítótárcsapozícióját
afóliamag(4)szélességénekmegfelelőenigazít-
sa be,
majdtoljafelafóliamagotafelcsévélőre(2).
f A „Ábra 13 Transzferfólia futása“ szerint vezesse
át a transzferfóliát a nyomtatóegységen.
FIGYELMEZTETÉS
Vezess át a címkeszenzor (6) felett a transzferfó-
liát.
f Ragasztószalagcsíkkal rögzítse a transzferfólia
elejétafóliamag(4)közepén.Ekkorvegyegye-
lembe,hogyatranszferfólia-felcsévélőforgásirá-
nya az óramutató járásával ellentétes.
f A transzferfólia egyenletes futásához fordítsa el a
transzferfólia-felcsévélőt(2)azóramutatójárásá-
val ellentétesen.
f Zárja be a nyomtatófejet.
Ábra 13 Transzferfólia futása
