Inserimento del materiale
4 Inserimento del materiale
4.1 Inserimento del materiale in rotoli
5
7
8
6
9
2
1
3
4

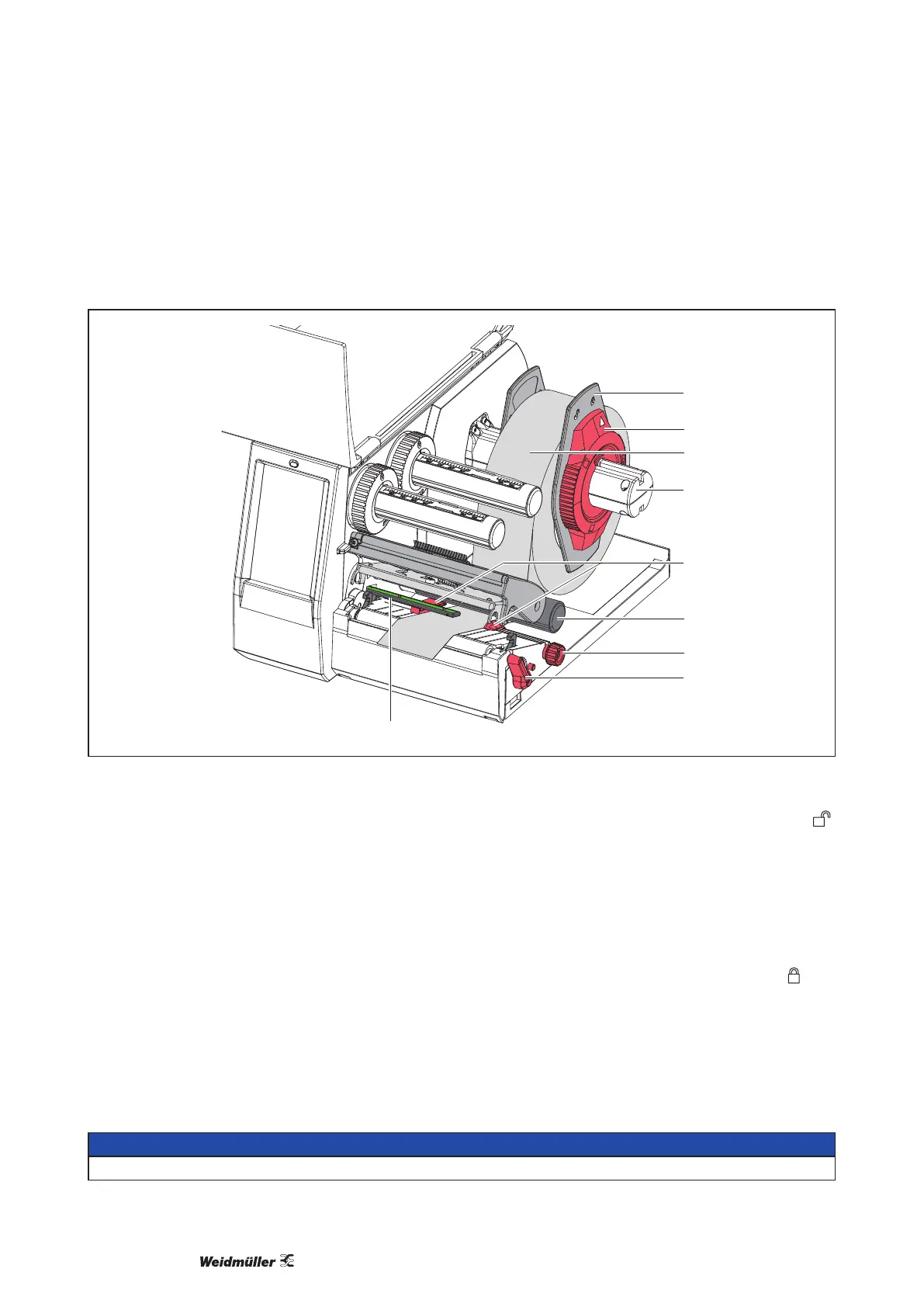

Figura 9 Inserimento del materiale in rotoli
f Ruotare l'anello di regolazione (2) in senso antiorario in modo tale che la freccia sia rivolta sul simbolo ,
allentandocosìlaangiaregolabile(1).
f Staccarelaangiaregolabile(1)dalportarotoli(4).
f Spingere il rotolo di materiale (3) sul portarotoli (4) in modo tale che il lato da stampare del materiale sia
rivolto verso l'alto.
f Applicarelaangiaregolabile(1)sulportarotoli(4)espingerenoaquandoledueangeregolabilinon
aderiscono al rotolo di materiale (3) e non si riscontra una sensibile resistenza alla spinta.
f Ruotare l'anello di regolazione (2) in senso orario in modo tale che la freccia sia rivolta sul simbolo ,
bloccandocosìlaangiaregolabile(1)sulportarotoli.
f Ruotare la leva (8) in senso antiorario per aprire la testina di stampa.
f Regolarelaangiaregolabile(5)conl'ausiliodellamanopolazigrinata(7)inmodotaleche
ilmaterialepassitraledueangeregolabili.
f Condurre il materiale sotto il rullo di rinvio (6) attraverso l'unità di stampa.
ATTENZIONE
Condurre il materiale sotto la barriera fotoelettrica delle etichette (9).
