Insertion des consommables
4 Insertion des consommables
4.1 Insertion du rouleau d'étiquettes
5
7
8
6
9
2
1
3
4

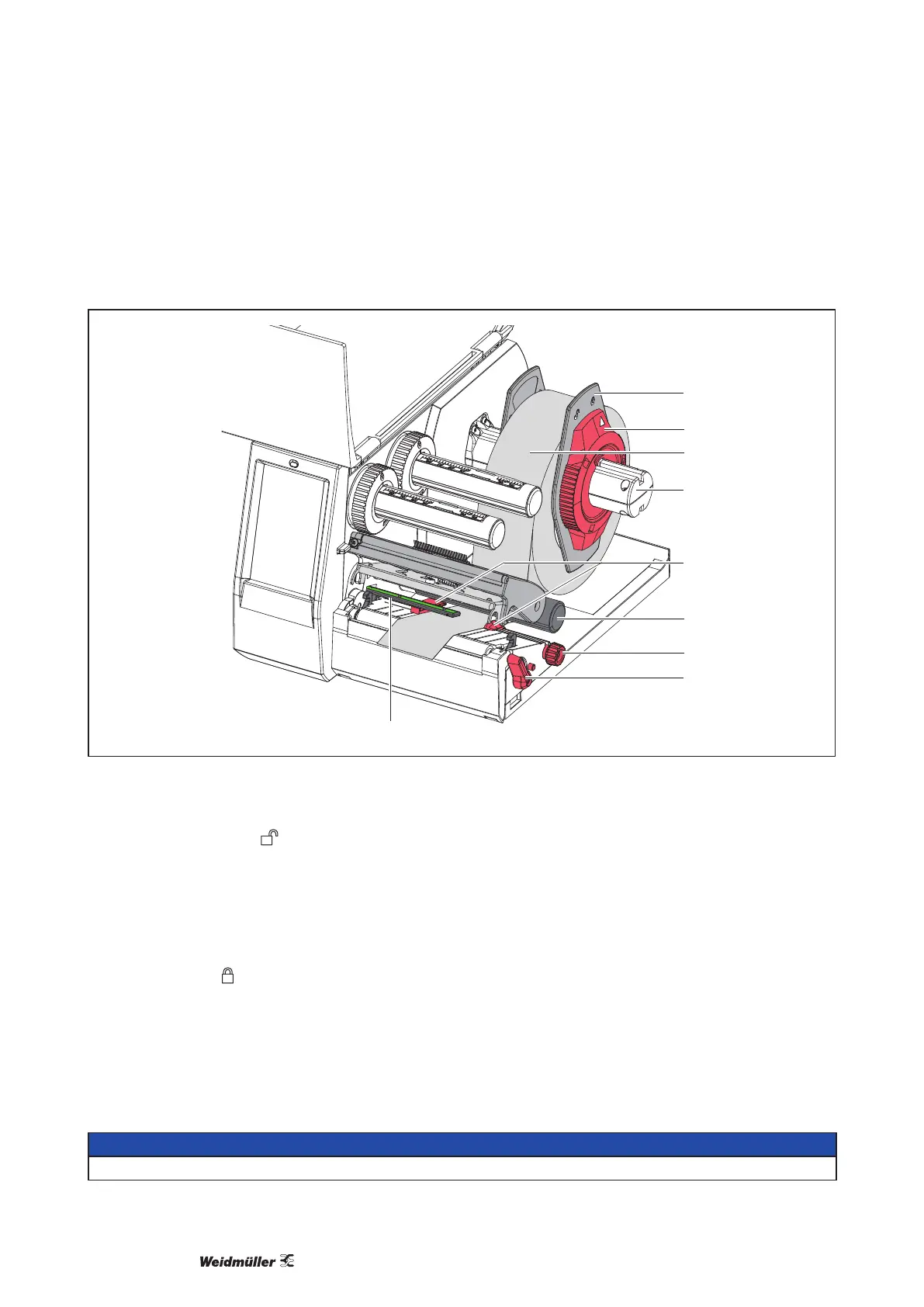

Figure 9 Insertion du rouleau d'étiquettes
f Tournerlabagued'arrêt(2)danslesensinversedesaiguillesd'unemontredesortequelaèchesoitdi-
rigée vers le symbole et débloquer ainsi le margeur (1).
f Retirer le margeur (1) du support de rouleau (4).
f Positionner le rouleau (3) sur le support (4) de telle façon que la face à imprimer soit en haut.
f Positionner le margeur (1) sur le support (4) et le pousser jusqu'à ce que les margeurs soient en appui
sur le rouleau (3) et qu'en poussant, une certaine résistance se fasse sentir.
f Tournerlabagued'arrêt(2)danslesensdesaiguillesd'unemontredesortequelaèchesoitdirigée
vers le symbole et bloquer ainsi le margeur (1) sur le support (4).
f Tourner le levier (8) dans le sens inverse des aiguilles d'une montre, pour déverrouiller la tête d'impres-
sion.
f Positionnerlesmargeurs(5)entournantlamolettederéglage(7)anquelamatièrepuissepasserentre
les deux margeurs.
f Guider la matière sous le rouleau de déviation (6) jusqu'au mécanisme d'impression.
PRECAUTION !
Faire passer la matière sous la cellule de détection d'étiquettes (9).
