Material einlegen
f Randsteller (5) so positionieren, dass das Material ohne Klemmen geführt wird.
f Etikettenlichtschrankeeinstellen(→„4.2 Etikettenlichtschranke einstellen“ auf Seite 17).
f Kopfhalter nach unten drücken und Hebel (8) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln.
4.2 Etikettenlichtschranke einstellen
ImAuslieferungszustandbendetsichderEtikettensensor(2)inderMittedesPapierlaufs.
Eine Einstellung der Etikettenlichtschranke (1) muss nur bei Verwendung bestimmter Materialien
vorgenommen werden:
• MaterialmitReexmarkenoderStanzungenaußerhalbderMitte
• Mehrbahniges Material mit gerader Bahnanzahl
• Material mit unregelmäßig geformten Etiketten
1 2
3a
3b

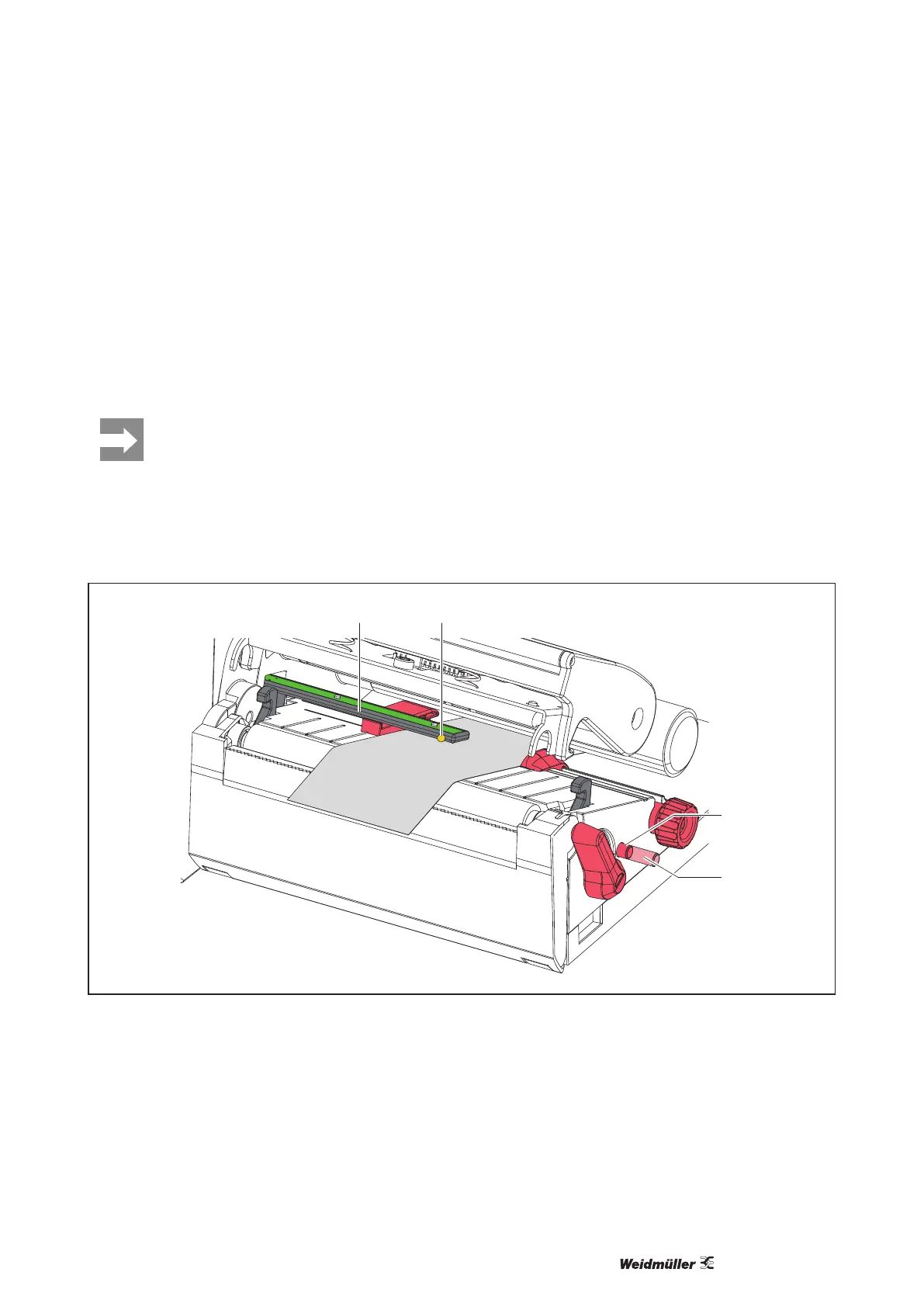

Abbildung 10 Etikettenlichtschranke einstellen
Die Sensorposition ist mit einer gelben LED markiert.
f Druckkopfö󰀨nen.
f Drehknopf (3) durch Drücken in die Einstellposition (3b) bringen.
f Etikettenlichtschranke durch Drehen des Drehknopfes (3) so positionieren, dass der Sensor (2) die vor-
dersteKantedesEtiketts,dieReexmarkeoderStanzungerfassenkann.
f Drehknopf (3) durch erneutes Drücken in die Grundposition (3a) bringen.
