18 2599430000/00/04.2019
Material einlegen
4.3 Transferfolie einlegen
Beim Thermodirektdruck keine Trans-
ferfolie einlegen, oder ggf. eingelegte
Transferfolie entfernen.
C
A
B
1

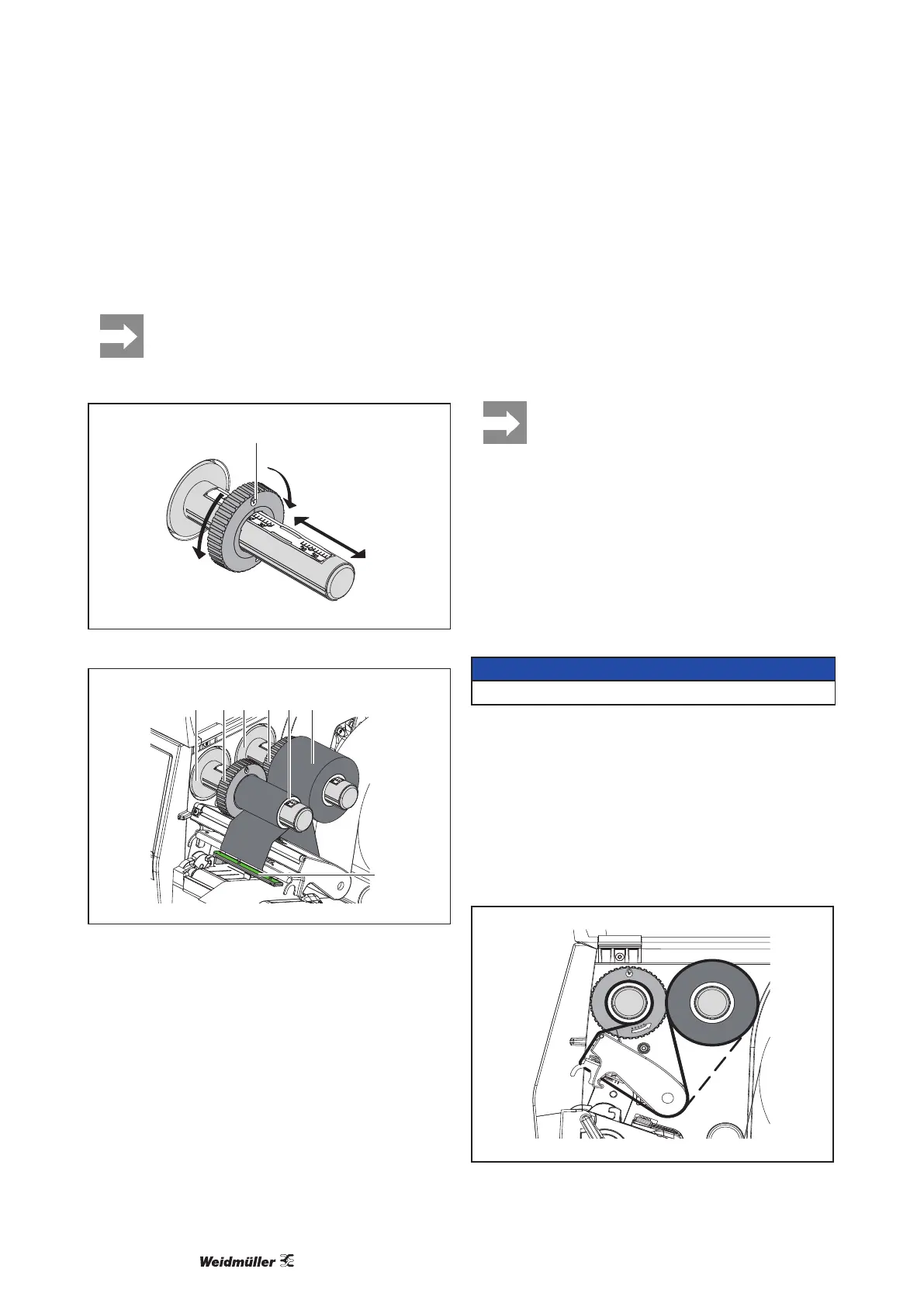

Abbildung 11 Einstellung der Randsteller
6
Abbildung 12 Transferfolie einlegen
f Vor dem Einlegen der Transferfolie Druckkopf
reinigen(→„6.3 Druckkopf reinigen“ auf Seite
21).
f Druckkopfönen.
f Randsteller (1) auf dem Abwickler (3) entspre-
chend der Breite der Transferfolie einstellen („Ab-
bildung 11 Einstellung der Randsteller“):
• Wickler festhalten und Randsteller (1) durch Dre-
hen in Richtung A entriegeln.
• Randsteller (1) in Richtung B schieben und mit-
hilfe der Skala auf die Breite der Transferfolie
einstellen.
• Wickler festhalten und Randsteller (1) durch Dre-
hen in Richtung C verriegeln.
f Transferfolienrolle (5) so bis zum Randsteller (1)
auf den Abwickler (3) schieben, dass die Farbbe-
schichtung der Folie beim Abwickeln nach unten
weist.
Zum Aufwickeln der Folie wird ein Folien-
kern (4) benötigt, der mindestens so breit
ist wie die Vorratsrolle.
• Folienkern beim Wechsel der Trans-
ferfolie zum Aufwickeln benutzen.
f Position des Randstellers auf dem Aufwickler an
Breite des Folienkerns (4) anpassen und Folien-
kern auf den Aufwickler (2) schieben.
f Transferfolie wie in „Abbildung 13 Transferfolien-
lauf“ durch die Druckbaugruppe führen.
ACHTUNG
Transferfolie über den Etikettensensor (6) führen.
f Transferfolienanfang mit einem Klebestreifen
mittigamFolienkern(4)xieren.HierbeidieRota-
tionsrichtung des Transferfolienaufwicklers entge-
gen dem Uhrzeigersinn beachten.
f Transferfolienaufwickler (2) entgegen dem Uhr-
zeigersinn drehen, um den Transferfolienlauf zu
glätten.
f Druckkopf schließen.
Abbildung 13 Transferfolienlauf
