Insertion des consommables
4.3 Insertion du ruban transfert
Ne pas insérer de ruban transfert en cas
d'impression thermique directe et enlever
éventuellement le ruban déjà introduit.
C
A
B
1

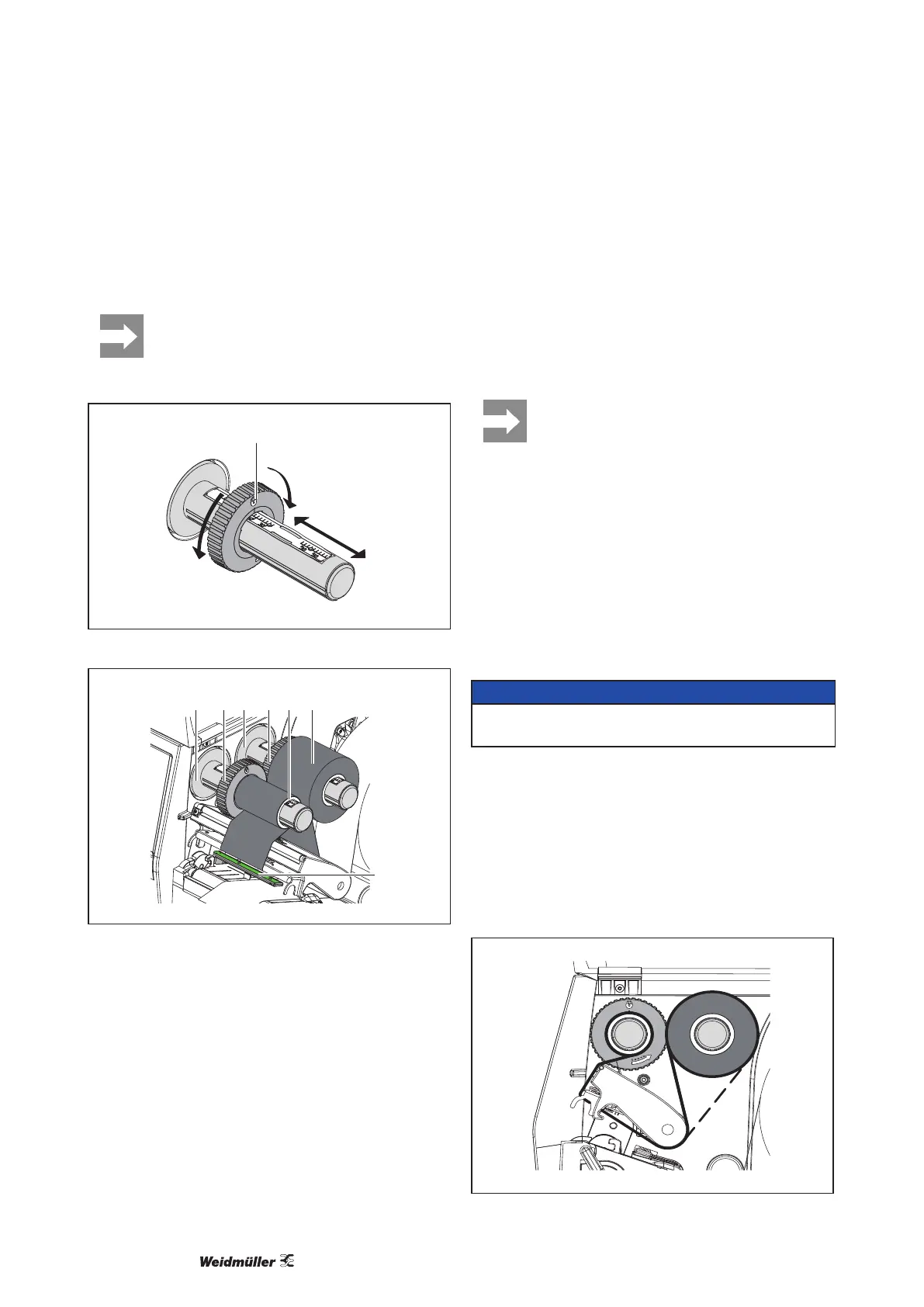

Figure 11 Réglage des margeurs
6
Figure 12 Insertion du ruban transfert
f Nettoyer la tête d'impression avant l'insertion de
rubantransfert(→„6.3 Nettoyage de la tête d’im-
pression“ sur la page 280).
f Déverrouiller la tête d'impression.
f Régler le margeur (1) du dérouleur (3) d'après la
largeur du ruban („Figure 11 Réglage des mar-
geurs“) :
• Maintenir l'axe du dérouleur et déverrouiller le
margeur (1) en tournant dans le sens A.
• Déplacer le margeur (1) vers la direction B et le
régler à la largeur du ruban à l'aide des gradua-
tions.
• Maintenir l'axe du dérouleur et verrouiller le mar-
geur (1) en tournant dans le sens C.
f Engager le rouleau de ruban (5) sur le dérouleur
(3)jusqu'aumargeur(1),anquelecôtéencré
du ruban soit orienté vers le bas lors du déroule-
ment.
Pour le réenroulement du ruban, un man-
drin carton (4) d'au moins la même lar-
geur que le rouleau d'origine est requis.
• Lors du changement de ruban, utiliser
le mandrin carton vidé pour le réen-
roulement.
f Adapter la position du margeur du réenrouleur à
la largeur du mandrin (4) et positionner le man-
drin carton sur le réenrouleur (2).
f Guider le ruban transfert à travers le mécanisme
d'impression comme décrit sur la „Figure13Dé-
lement du ruban transfert“ .
PRECAUTION !
Passer le ruban transfert au dessus de la cellule
de détection d'étiquettes (6).
f Fixer le début de ruban transfert avec une bande
adhésive au milieu du mandrin (4). Respecter le
sens de rotation, à l'inverse des aiguilles d'une
montre, de l'enrouleur de ruban transfert.
f Tourner l'enrouleur (2) dans le sens inverse des
aiguilles d'une montre pour lisser le ruban trans-
fert.
f Verrouiller la tête d'impression.
Figure 13 Délementdurubantransfert
