Weidmüller THM MultiMark User Manual

530 2599430000/00/04.2019
Inserir material
4 Inserir material
4.1 Inserir o material do rolo
5
7
8
6
9
2
1
3
4

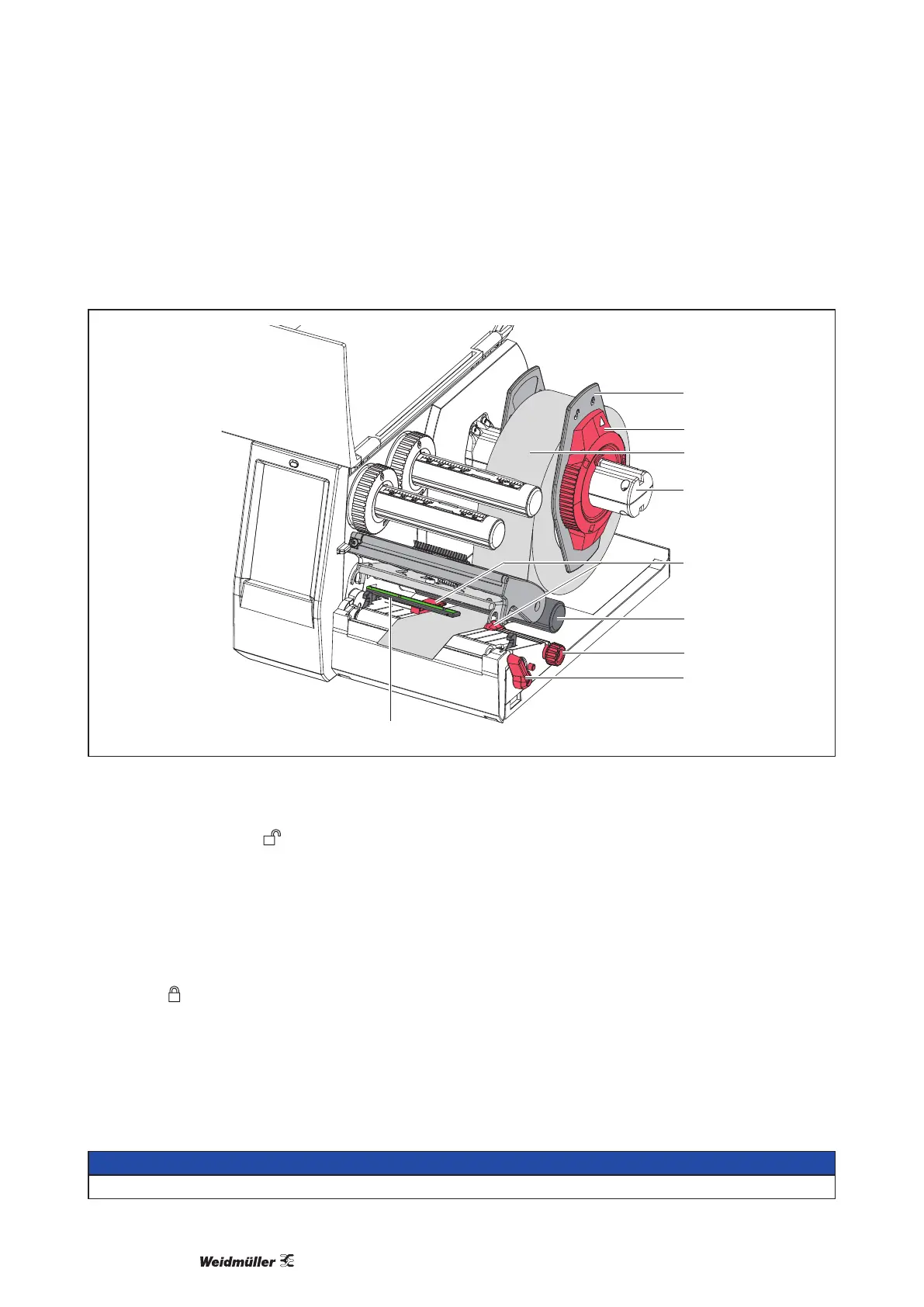

Figura 9 Inserir o material do rolo
f Rodaroaneldeajuste(2)nosentidocontrárioaodosponteirosdorelógio,porformaaqueasetaque
virada para o símbolo , e desapertar o limitador de margem (1).
f Retirar o limitador de margem (1) do suporte de rolos (4).
f Deslocarorolodomaterial(3)nosuportederolos(4),deformaaqueoladodomaterialaimprimirque
virado para cima.
f Assentar o limitador de margem (1) no suporte de rolos (4) e deslocar, até ambos os limitadores de mar-
gemcaremencostadosnorolodematerial(3)esesentirumaresistênciaaodeslocar.
f Rodaroaneldeajuste(2)nosentidodosponteirosdorelógio,porformaaqueasetaqueviradaparao
símbolo ,
e apertar o limitador de margem (1) no suporte de rolos.
f Rodar a alavanca (8) no sentido contrário ao dos ponteiros do relógio, para abrir a cabeça de impressão.
f Ajustar o limitador de margem (5) com a ajuda do botão recartilhado (7), de forma a que o material caiba
entre ambos os limitadores de margem.
f Passar o material por baixo do rolo inversor (6) através da unidade de impressão.
Atenção
Passar o material, por baixo, ao longo da barreira luminosa das etiquetas (9).
