Inserir material
f Colocarolimitadordemargem(5),deformaaqueomaterialpassesemcarpreso.
f Ajustarabarreiraluminosadasetiquetas(→“4.2 Ajustar a barreira luminosa das etiquetas” na página
531).
f Pressionar o suporte da cabeça para baixo e rodar a alavanca (8) no sentido dos ponteiros do relógio,
para bloquear a cabeça de impressão.
4.2 Ajustar a barreira luminosa das etiquetas
No estado de fornecimento, o sensor de etiquetas (2) encontra-se a meio do curso do papel.
Um ajuste da barreira luminosa das etiquetas (1) só deve ser efetuado no caso da utilização de
certos materiais:
• Materialcommarcasreexivasouperfuraçõesdescentradas
• Material multi-faixa com número de faixas par
• Material com etiquetas com formato irregular
1 2
3a
3b

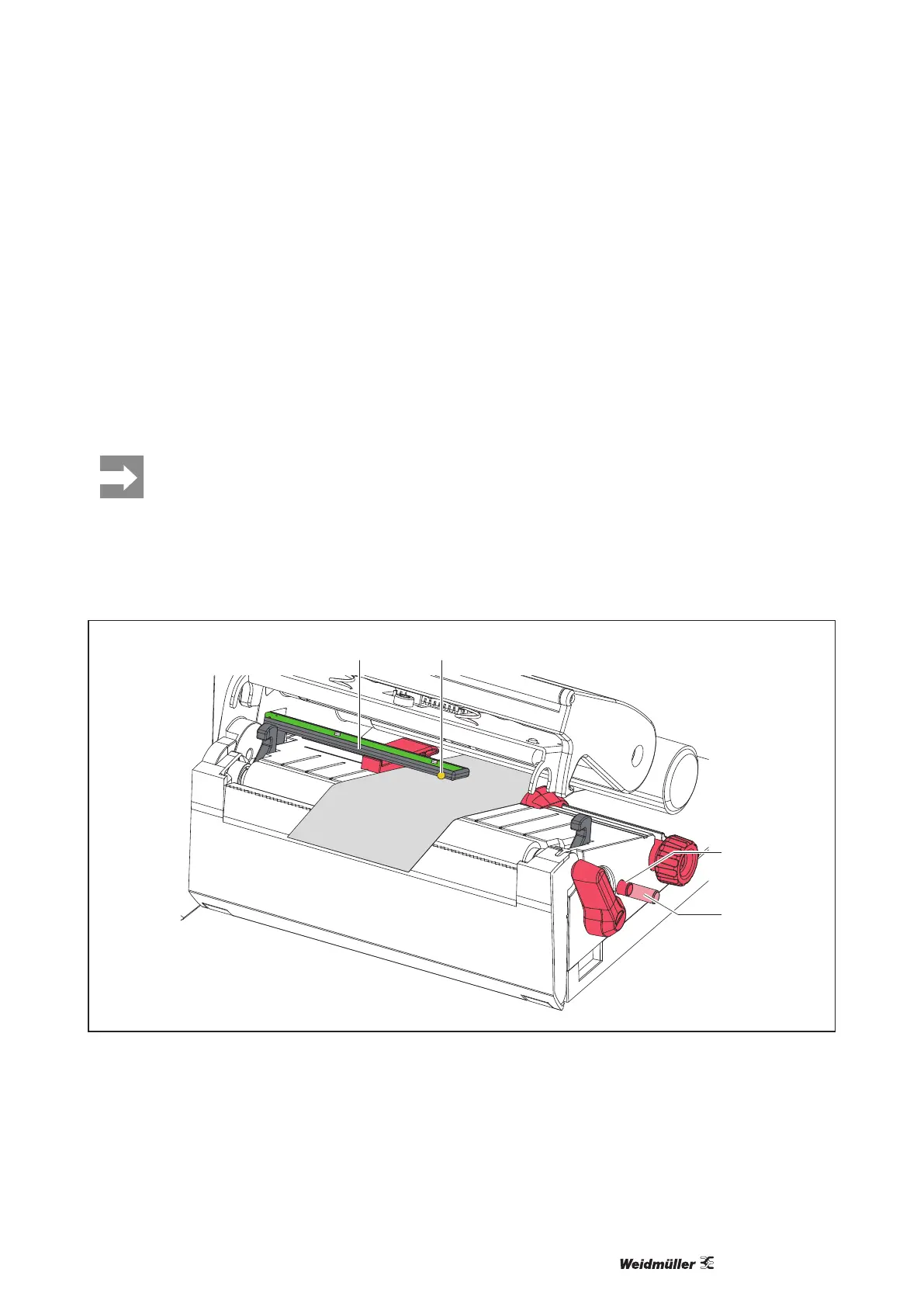

Figura 10 Ajustar a barreira luminosa das etiquetas
A posição do sensor está marcada com um LED amarelo.
f Abrir a cabeça de impressão.
f Colocar o botão rotativo (3) na posição de ajuste (3b) premindo-o.
f Rodar o botão rotativo (3) para posicionar a barreira luminosa das etiquetas de modo que o sensor (2)
possaregistaraarestadianteiradaetiqueta,amarcareexivaouaperfuração.
f Colocar o botão rotativo (3) na posição inicial (3a) premindo-o novamente.
