Anyag behelyezése
4 Anyag behelyezése
4.1 Tekercsanyag behelyezése
5
7
8
6
9
2
1
3
4

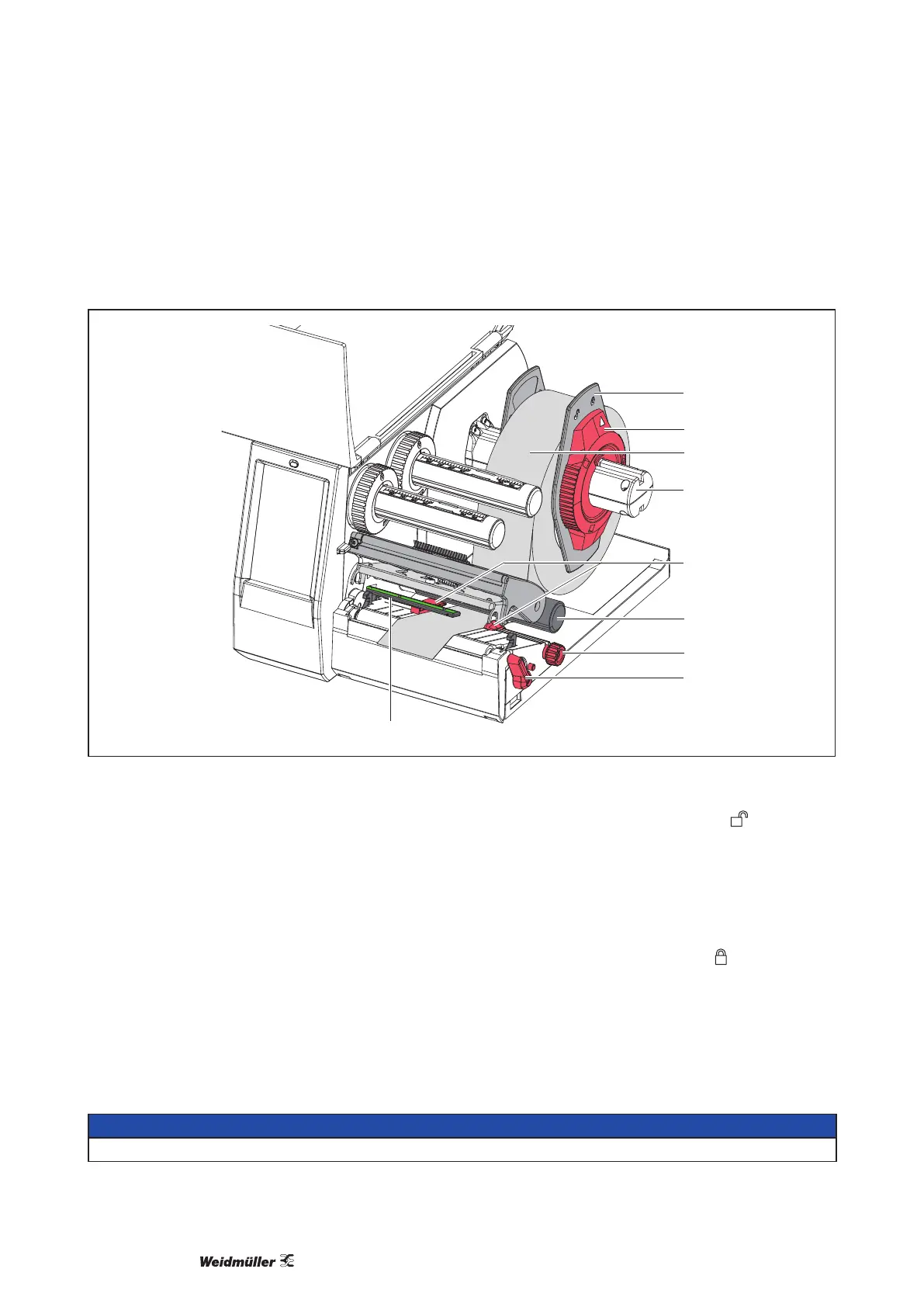

Ábra 9 Tekercsanyag behelyezése
f Forgassaelazállítógyűrűt(2)azóramutatójárásávalellenkezőiránybaúgy,hogyanyíla szimbólum-
ra mutasson, és ezzel a margóbeállító tárcsa (1) kioldódjon.
f Húzza le a margóbeállító tárcsát (1) a tekercstartóról (4).
f Tolja a címketekercset (3) a tekercstartóra (4) úgy, hogy a címke nyomtatandó oldala felfelé nézzen.
f Helyezze a margóbeállító tárcsát (1) a tekercstartóra (4), és tolja befelé, amíg a két margóbeállító tárcsa
acímketekercshez(3)nemér,éstoláskorérezhetőellenállástnemtapasztal.
f Forgassaelazállítógyűrűt(2)azóramutatójárásávalegyezőiránybaúgy,hogyanyíla szimbólumra
mutasson, és ezzel a margóbeállító tárcsa (1) a tekercstartóra feszüljön.
f Fordítsa el a kart (8) az óramutató járásával ellentétesen a nyomtatófej kinyitásához.
f A recés gomb (7) segítségével állítsa be a margóbeállító tárcsát (5) úgy, hogy az anyag a két margóbeál-
lító tárcsa közé illeszkedjen.
f Azanyagotaterelőkorong(6)alattvezesseátanyomtatóegységen.
FIGYELMEZTETÉS
Az anyagot a címkefotocella (9) alatt vezesse végig.
