Colocación del material
f Colocar el posicionador (5) de tal forma que el material se guíe sin engancharse.
f Ajustar el sensor de etiquetas (→ “4.2 Ajuste del sensor de etiquetas” en la página 191).
f Presionar el soporte del cabezal hacia abajo y girar la palanca (8) en sentido horario para bloquear el
cabezal.
4.2 Ajuste del sensor de etiquetas
En el estado de suministro, el sensor de etiqueta (2) se encuentra en el centro del paso del pa-
pel.
El ajuste del sensor de etiquetas (1) solo debe realizarse cuando se utilizan determinados mate-
riales:
• Material con marcas de reexión o cortes fuera del centro
• Material multipista con un número par de pistas
• Material con etiquetas de forma irregular
1 2
3a
3b

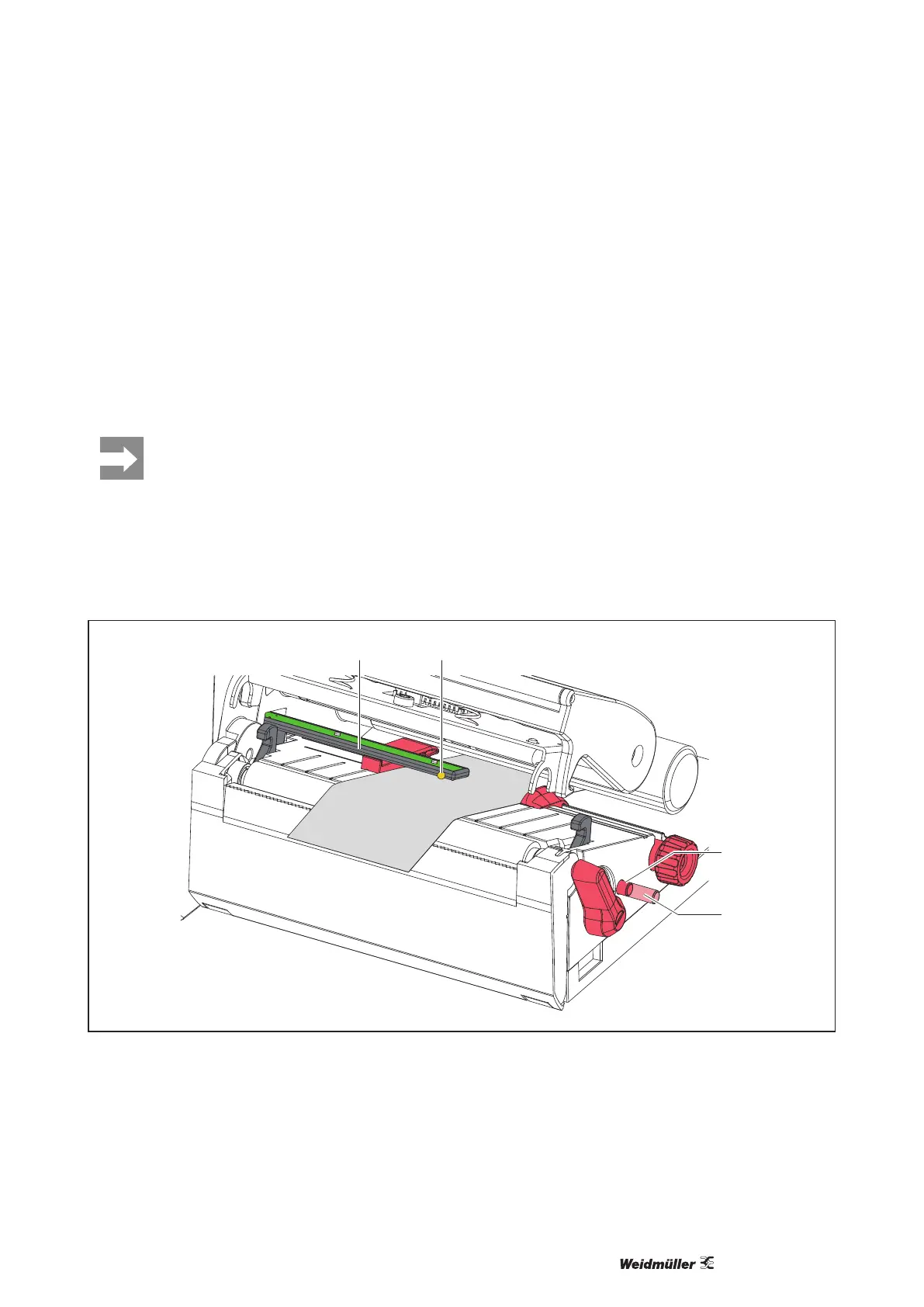

Figura 10 Ajuste del sensor de etiquetas
La posición del sensor está marcada con un LED amarillo.
f Abrir el cabezal.
f Presionar el botón giratorio (3) para situarlo en la posición de ajuste (3b).
f Posicionar el sensor de etiquetas girando el botón giratorio (3) de tal forma que el sensor (2) pueda de-
tectar el borde delantero de la etiqueta, la marca de reexión o el corte.
f Situar el botón giratorio (3) en la posición inicial (3a) presionándolo de nuevo.
