Weidmüller THM MultiMark - Impostazione Della Barriera Fotoelettrica Delle Etichette

3312599430000/00/04.2019
Inserimento del materiale
f Posizionarelaangiaregolabile(5)inmodotalecheilmaterialescorrasenzainceppamenti.
f Regolarelabarrierafotoelettricadelleetichette(→“4.2 Impostazione della barriera fotoelettrica delle eti-
chette” a pagina 331).
f Premere il supporto testina verso il basso e ruotare la leva (8) in senso orario per bloccare la testina di
stampa.
4.2 Impostazione della barriera fotoelettrica delle etichette
Allo stato di consegna il sensore etichette (2) si trova al centro dello scorrimento carta.
È necessario eseguire l'impostazione della barriera fotoelettrica delle etichette (1) esclusivamen-
te in caso di utilizzo di determinati materiali:
• Materialecontarghetteriettentioperforazionialdifuoridelcentro
• Materiale a più piste con numero di piste pari
• Materiale con etichette di forma irregolare
1 2
3a
3b

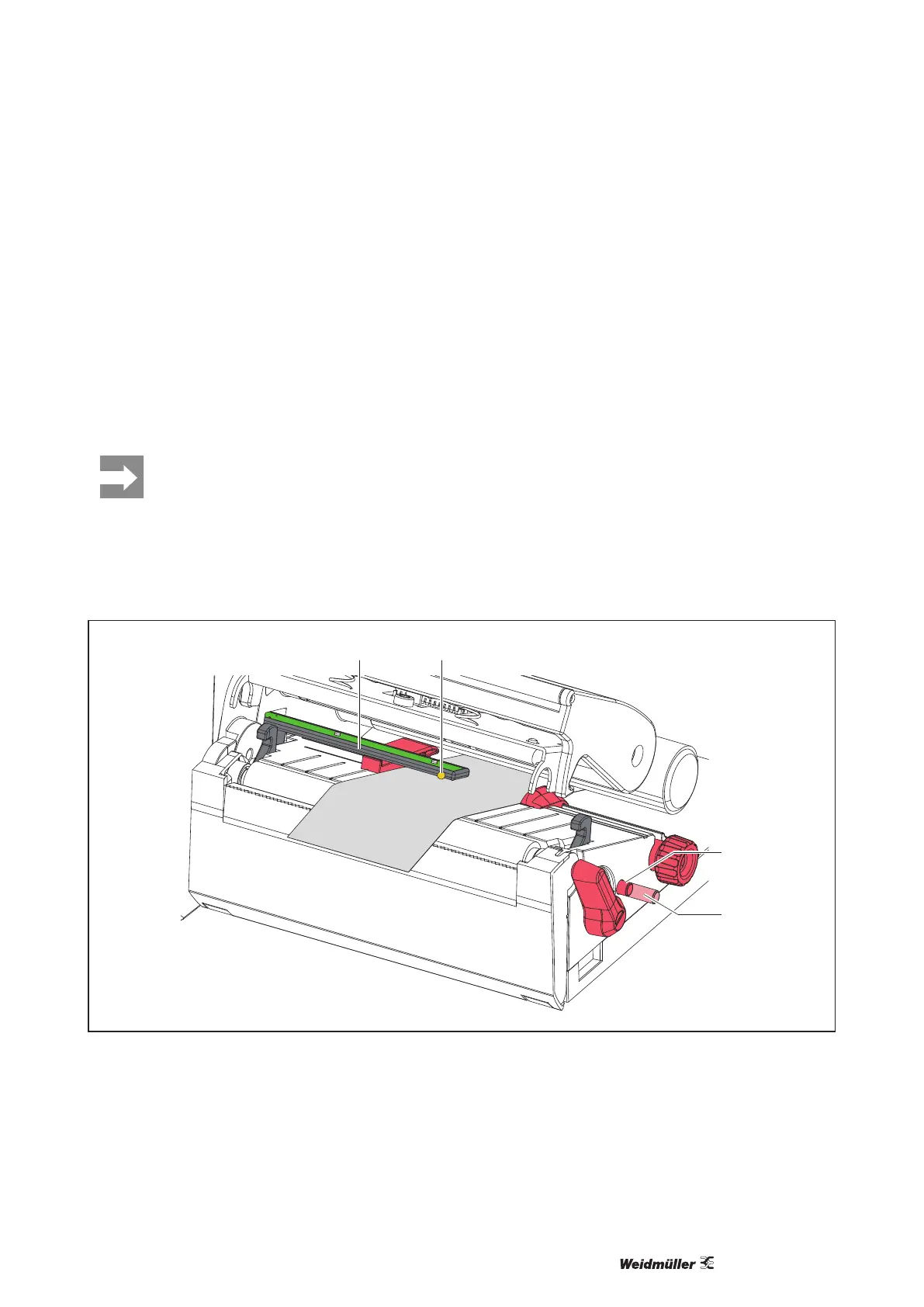

Figura 10 Impostazione della barriera fotoelettrica delle etichette
La posizione del sensore è segnata da un LED giallo.
f Aprire la testina di stampa.
f Portare la manopola (3) nella posizione di regolazione (3b), premendola.
f Ruotando la manopola (3), posizionare la barriera fotoelettrica delle etichette in modo tale che il sensore
(2)siaingradodirilevareilbordoanterioredell'etichetta,latarghettariettenteolaperforazione.
f Portare la manopola (3) nella posizione di partenza (3a), premendola nuovamente.
