Εγκατάσταση
2 Εγκατάσταση
2.1 Επισκόπηση συσκευής
1
2
3
4
5
6
7
8

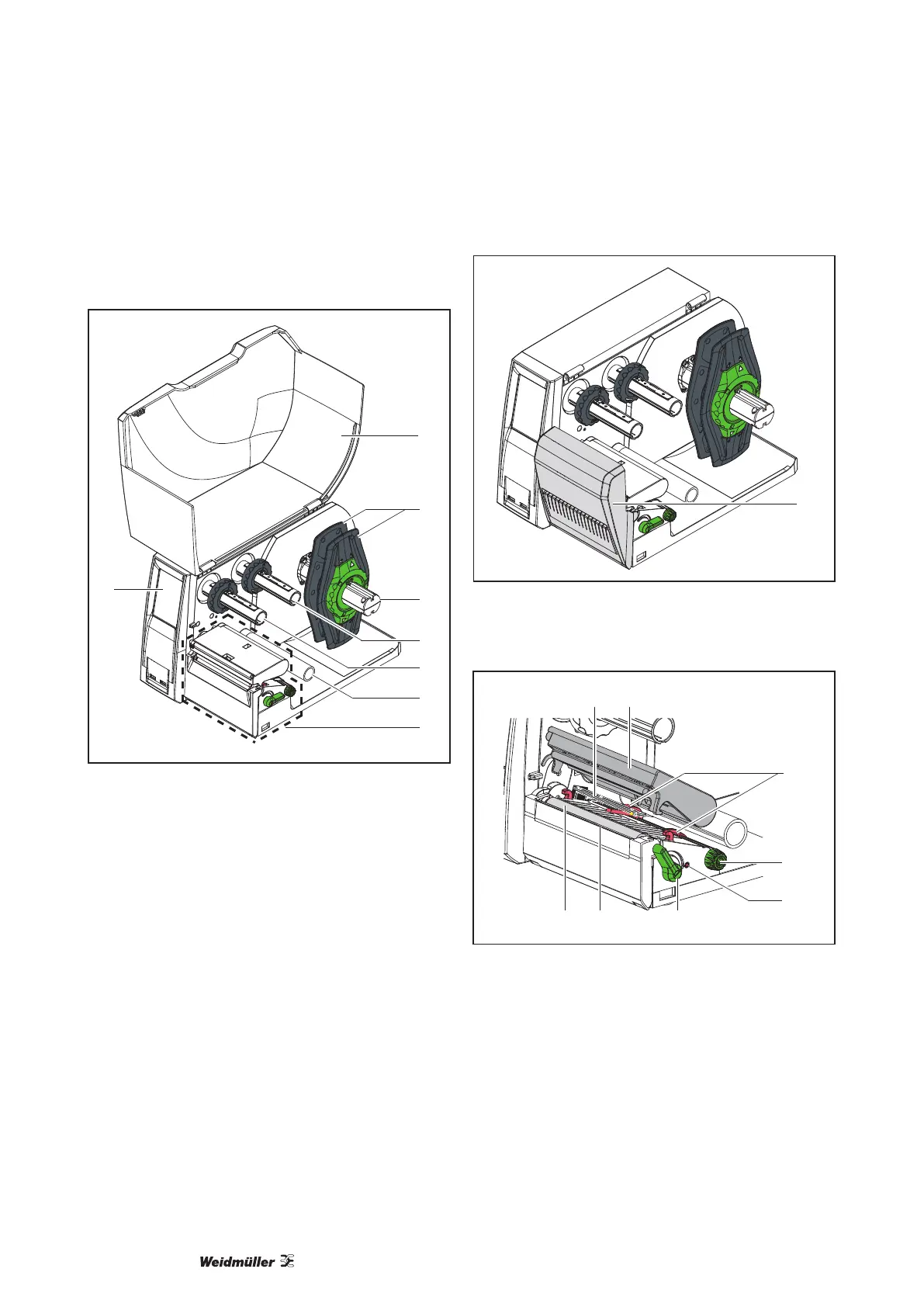

Εικόνα 1 Συσκευή με ακμή αποκοπής
1 Κάλυμμα
2 Ρυθμιστής περιθωρίου
3 Φορέας ρολού
4 Διάταξη εκτύλιξης μεμβράνης μεταφοράς
5 Διάταξη τύλιξης μεμβράνης μεταφοράς
6 Κύλινδρος εκτροπής
7 Μηχανισμός εκτύπωσης
8 Οθόνη αφής
9
Εικόνα 2 Συσκευή με μαχαίρι κοπής ή διάτρησης
9 Μαχαίρι κοπής ή διάτρησης
13
15
12
10 11
1617
14
Εικόνα 3 Druckmechanik
10 Αισθητήριο ετικ.
11 Στήριγμα με κεφαλή εκτύπωσης
12 Ρυθμιστής περιθωρίου
13 Περιστροφικό κουμπί για τη ρύθμιση των ρυθμι-
στών περιθωρίου
14 Περιστροφικό κουμπί για τη ρύθμιση του αισθητή-
ρα ετικετών
15 Μοχλός ασφάλισης κεφαλής εκτύπωσης
16 Ακμή αποκοπής
17 Εκτυπωτικός κύλινδρος
