Mantenimiento
7.3 Limpiar o cambiar el rodillo
de impresión
La suciedad adherida al rodillo de impresión pueden
producir inconvenientes tanto en la imagen impresa
como en el transporte del material.
ATENCIÓN
Daños en el rodillo de impresión.
• No utilice objetos alados (cuchillos,
destornilladores u objetos similares)
para limpiar el rodillo de impresión.
1
2
43 35
1
2
43 35

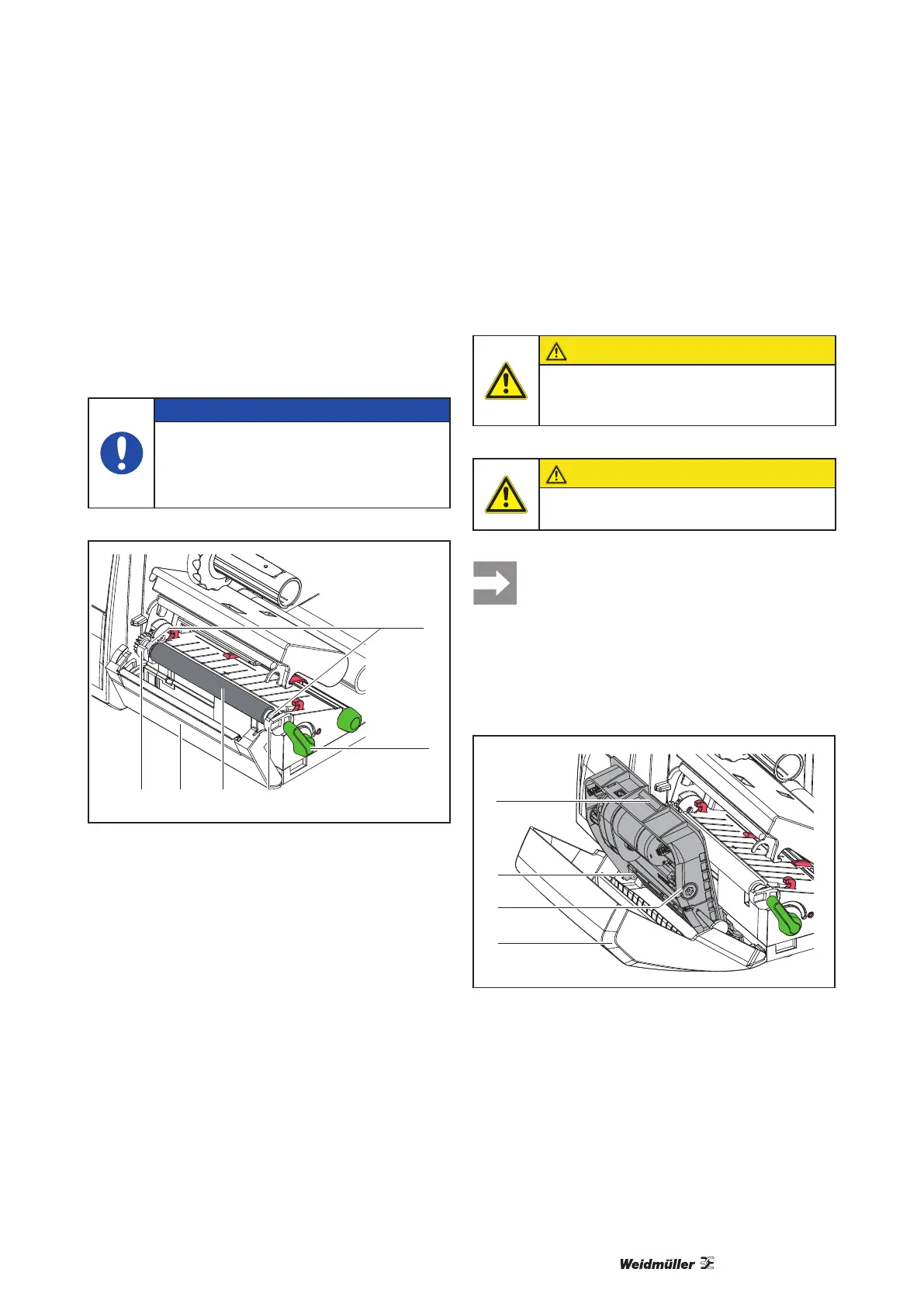

Figura 15 Rodillo de impresión
1 Girar la palanca (2) en el sentido contrario al de
las agujas del reloj para abrir el cabezal de im-
presión.
2 Sacar las etiquetas de la impresora.
3 Bajar la placa protectora (5) con el borde de ras-
gado o la cuchilla de corte o de perforación.
4 Sacar hacia arriba de los soportes (3) el rodillo
de impresión (4), primero dentro y luego fuera.
5 Eliminar los residuos con un producto limpiador
de rodillos o, si el rodillo presenta daños, sustituir
el rodillo.
6 Presionar el rodillo de impresión con los cojinetes
(1) hasta que se enclave en los soportes (3).
7 Replegar la placa protectora con borde de rasga-
do (5) o cuchilla de corte o de perforación.
7.4 Limpiar la cuchilla de corte /
perforación
PRECAUCIÓN
Para evitar movimientos accidentales de
la cuchilla, separar la impresora de la
red.
PRECAUCIÓN
Las hojas de la cuchilla están aladas.
iRiesgo de lesiones!
Si se corta con la cuchilla directamente a
través de las etiquetas, se depositan en
las hojas restos de cola. En el corte en
modo backfeed, también llegan partículas
de cola al rodillo de impresión.
• Limpiar el rodillo de impresión y las
hojas de la cuchilla en intervalos más
cortos de tiempo.
1
2
3
4
Figura 16 Desmontar la cuchilla
1 Bajar la cuchilla de corte o de perforación.
2 Accionar el botón de desbloqueo (1) y retirar el
grupo de la cuchilla (3) fuera de la placa protec-
tora (4).
3 Si las hojas sólo están ligeramente sucias, lim-
piar el grupo de la cuchilla y las hojas con un
paño suave.
