Weidmüller THM Plus S - 2 Installatie; Toesteloverzicht

248 1357590000/00/03.12
Installatie
2 Installatie
2.1 Toesteloverzicht
1
2
3
4
5
6
7
8

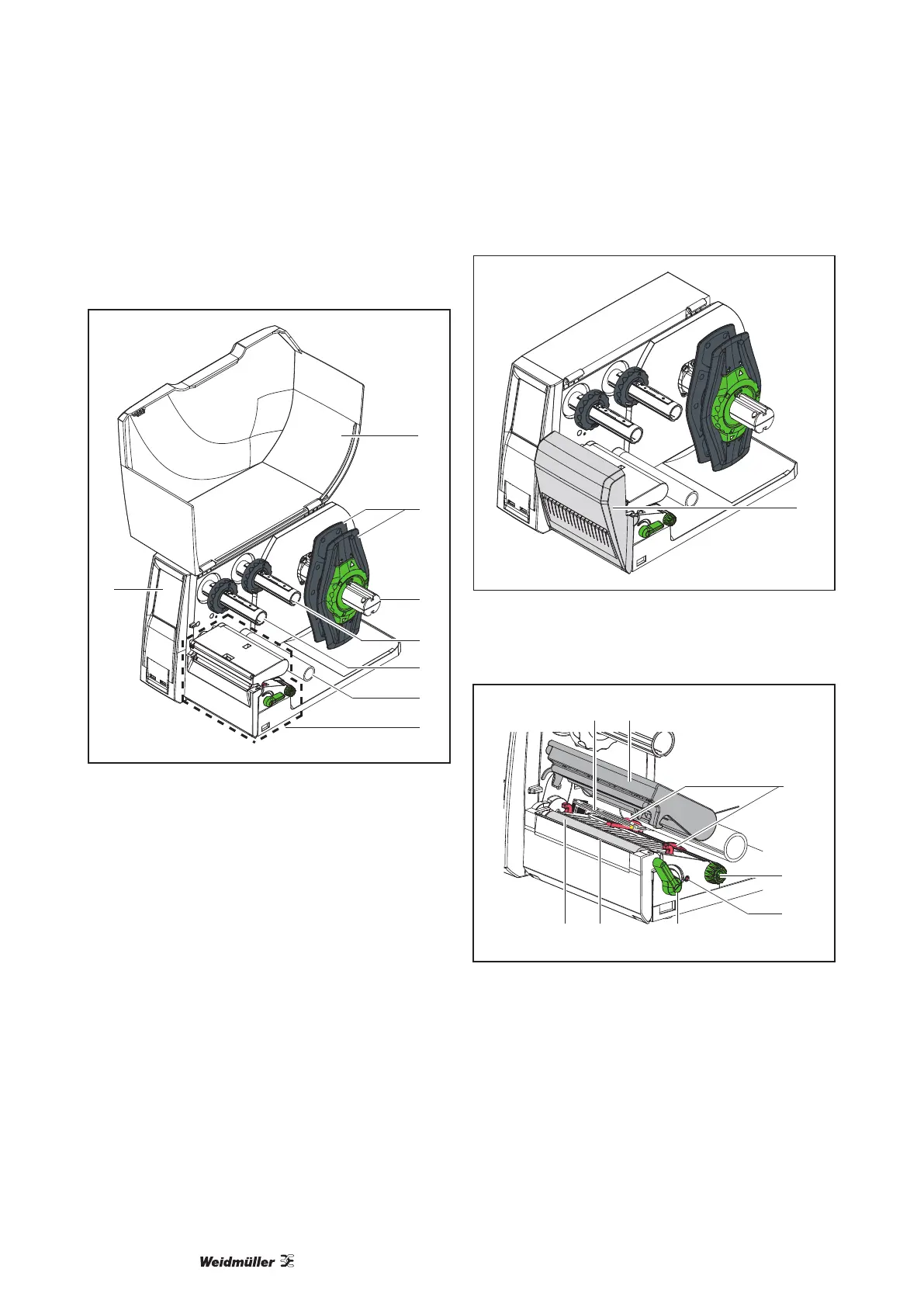

Beeld 1 Toestel met afscheurkant
1 Deksel
2 Randinsteller
3 Rollenhouder
4 Transferfolieafwikkelaar
5 Transferfolieopwikkelaar
6 Omleidrol
7 Drukmechanisme
8 Touchscreen-display
9
Beeld 2 Toestel met snij- of perforatiemessen
9 Snij- of perforatiemes
13
15
12
10 11
1617
14
Beeld 3 Drukmechanisme
10 Etikettensensor
11 Kophouder met printkop
12 Randinsteller
13 Draaiknop voor het instellen van de randstop
14 Draaiknop voor het instellen van de etikettensen-
sor
15 Hefboom voor printkopvergrendeling
16 Afscheurrand
17 Drukwals
