Weidmüller THM Plus S - Limpar Ou Substituir O Rolo de Impressão; Limpar a Lâmina de Corte;Perfuração

3271357590000/00/03.12
Manutenção
7.3 Limpar ou substituir o rolo
de impressão
Sujidades no rolo de impressão podem provocar
danos na imagem impressa e no transporte do ma-
terial.
ATENÇÃO
Danos no rolo de impressão.
• Não utilize quaisquer objectos cor-
tantes (facas, chaves de fenda ou
semelhantes) para limpar o rolo de
impressão.
1
2
43 35
1
2
43 35

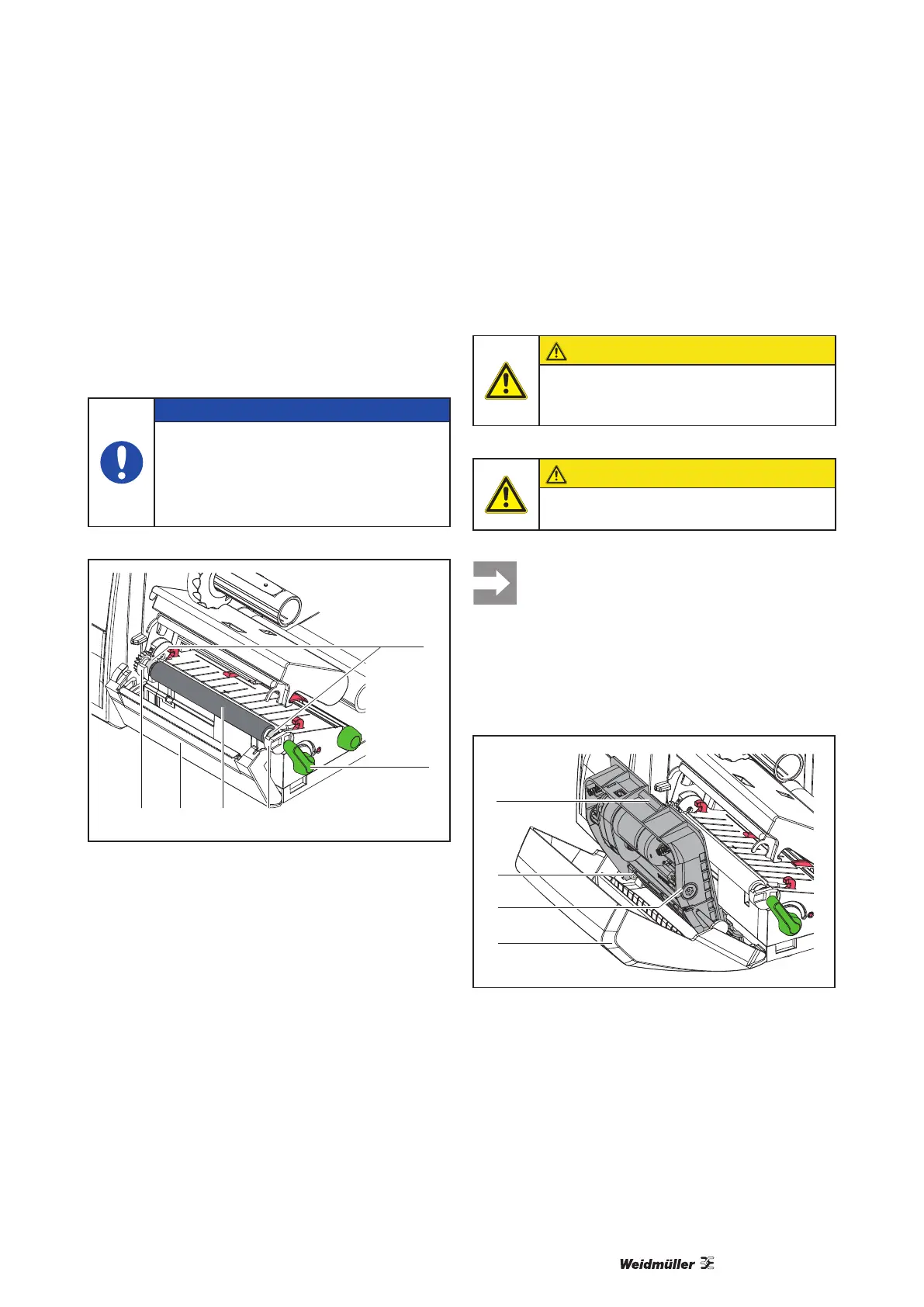

Imagem 15 Rolo de impressão
1 Rodar a alavanca (2) no sentido anti-horário para
abrir a cabeça de impressão.
2 Retirar as etiquetas da impressora.
3 Abrir para baixo a tampa (5) com canto de corte
ou lâmina de corte ou perfuração.
4 Levantar o rolo de impressão (4) para cima pri-
meiro dentro e depois fora dos suportes (3).
5 Remover as incrustações com um limpador de
rolos ou se o rolo apresentar danos, substituir o
rolo.
6 Pressionar o rolo de impressão com as chuma-
ceiras (1) nos suportes (3) até encaixar.
7 Oscilar para cima a tampa com canto de corte (5)
ou lâmina de corte ou perfuração.
7.4 Limpar a lâmina de corte/
perfuração
CUIDADO
Para evitar movimentos inesperados da
lâmina, desligar a impressora da corren-
te.
CUIDADO
As lâminas da faca são aadas! Perigo
de ferimentos!
Quando a faca corta directamente através
do material das etiquetas, depositam-se
nas lâminas restos de cola. No modo de
corte com transporte de regresso vão pa-
rar partículas de cola também no rolo de
impressão.
• Limpar a intervalos mais curtos o rolo
de impressão e lâminas da faca.
1
2
3
4
Imagem 16 Desmontar a faca
1 Oscilar para baixo a lâmina de corte ou perfura-
ção.
2 Pressionar o botão de desbloqueio (1) e retirar o
módulo da lâmina (3) para fora da tampa (4).
3 Se as lâminas estiverem somente levemente su-
jas, limpar o módulo das lâminas e lâminas com
um pano macio.
