Weidmüller THM Plus S - 4 Introducir Material; Introducir Los Rollos

1431357590000/00/03.12
Material einlegen
4 Introducir material
4.1 Introducir los rollos
5
7
8
6
9
2
1
3
4

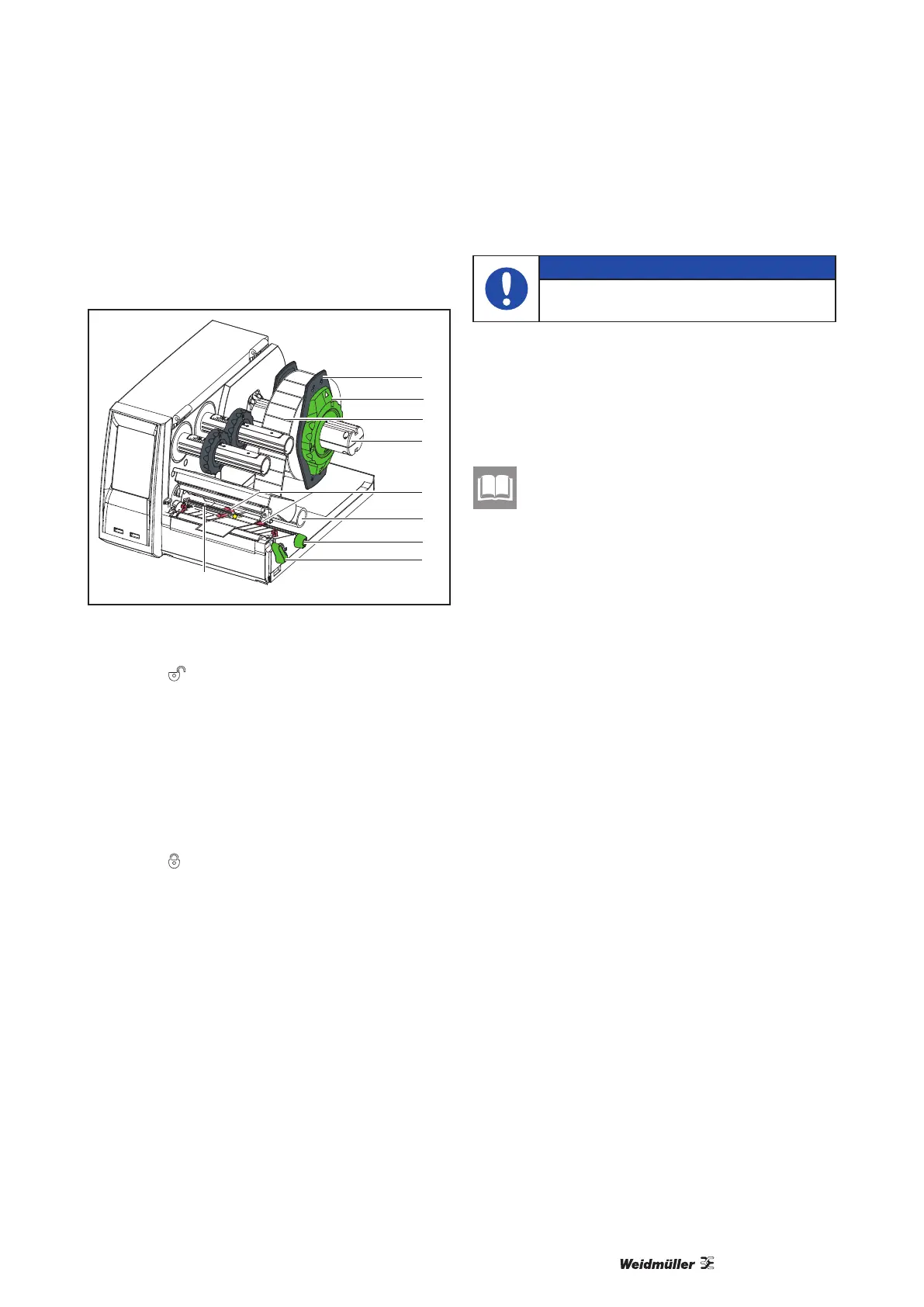

Figura 7 Introducir los rollos
1 Girar el anillo de ajuste (2) con la echa sobre el
símbolo
y sacar el ajustador de márgenes (1)
del soporte para rollos (4).
2 Deslizar el rollo de material (3) de tal manera so-
bre el soporte para rollos (4) que al desenrollarse
el lado del material a imprimir, quede orientado
hacia arriba.
3 Colocar de nuevo el marginador (1) y empujarlo
hasta el tope del rollo de material.
4 Girar el anillo de ajuste (2) con la echa sobre el
símbolo
y jar así el ajustador de márgenes (1)
sobre el soporte para rollos (4).
5 Girar la palanca (8) en el sentido contrario al de
las agujas del reloj para abrir el cabezal de im-
presión.
6 Si la impresora está equipada con una cuchilla
de corte o de perforación, abatir la cuchilla.
7 Girando el botón giratorio (7) colocar el ajustador
de márgenes (5) de modo que su distancia supe-
re por unos milímetros la anchura del material.
8 Conducir el material por debajo del rodillo desvia-
dor (6) a través de la unidad de impresión.
ATENCIÓN
Conducir el material por debajo, a lo
largo del sensor de etiquetas (9).
9 Aproximar el ajustador de márgenes (5) hasta
que se ajuste a los bordes del material, sin com-
primir el material.
10 Ajustar el sensor de etiquetas.
Puede ver más información en el capítulo
4.3.
11 Si la cuchilla de corte o de perforación está mon-
tada, conducir el material a través de la cuchilla y
plegar hacia arriba la cuchilla del mecanismo de
impresión.
12 Presionar el soporte de cabeza hacia abajo y gi-
rar la palanca (8) en el sentido de las agujas del
reloj para bloquear el cabezal de impresión
