Instalação
2 Instalação
2.1 Vista geral do aparelho
1
2
3
4
5
6
7
8

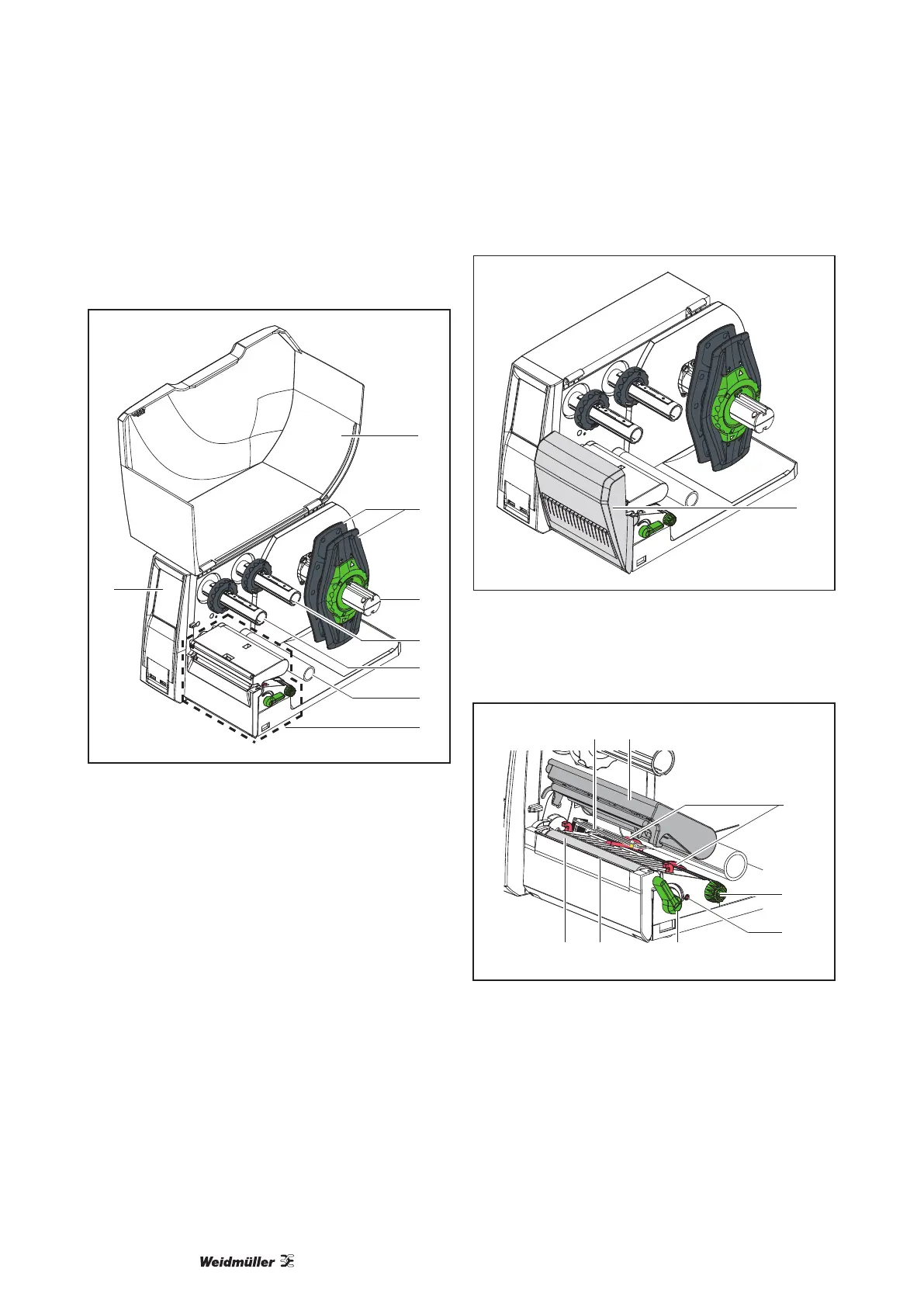

Imagem 1 Aparelho com canto de corte
1 Tampa
2 Marginador
3 Suporte de rolos
4 Bobina de desenrolamento da película de trans-
ferência
5 Bobina de enrolamento da película de transferên-
cia
6 Rolo de desvio
7 Unidade de impressão
8 Visor sensível ao toque
9
Imagem 2 Aparelho com lâmina de corte ou per-
furação
9 Lâmina de corte ou perfuração
13
15
12
10 11
1617
14
Imagem 3 Unidade de impressão
10 Sensor das etiquetas
11 Suporte da cabeça com cabeça de impressão
12 Marginador
13 Botão rotativo para ajustar o marginador
14 Botão rotativo para ajustar o sensor de etiquetas
15 Manípulo para bloqueio da cabeça de impressão
16 Aresta de ruptura
17 Rolo de impressão
