Weidmüller THM Plus S - Insertion du Ruban Transfert

190 1357590000/00/03.12
Insertion des consommables
4.4 Insertion du ruban transfert

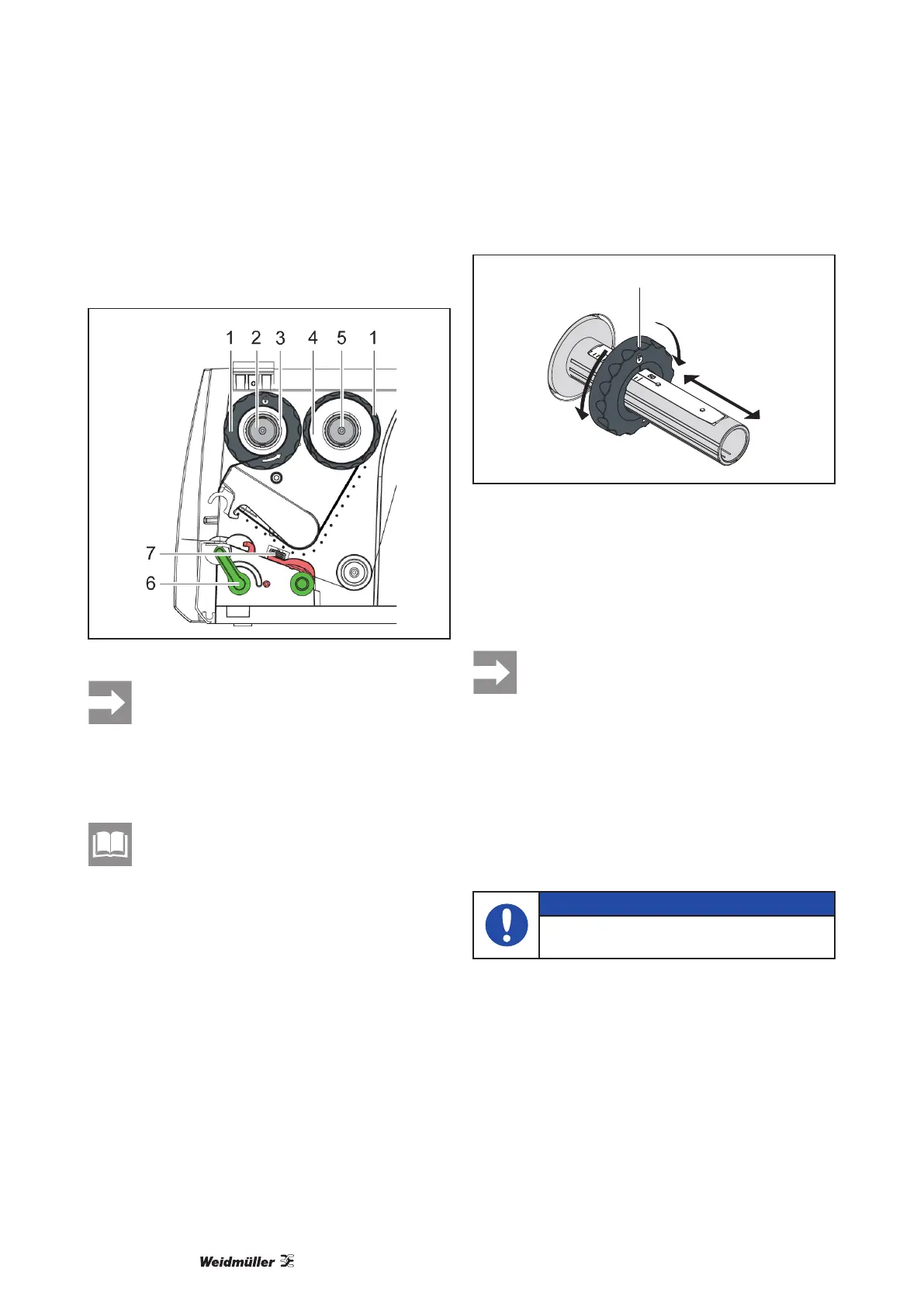

Figure 11 Délement du ruban transfert
Ne pas insérer de ruban transfert en cas
d’impression thermique directe et enlever
éventuellement le ruban déjà introduit.
1 Nettoyer la tête d’impression avant l’insertion du
ruban transfert.
Vous trouverez de plus amples informa-
tions au chapitre 7.2.
2 Tourner le levier (6) dans le sens contraire des
aiguilles d’une montre pour déverrouiller la tête
d’impression.
3 Régler le asque de positionnement (1) du
dérouleur (5) d’après la largeur du ruban (Figure
11):
- Maintenir l’axe du dérouleur et déverrouiller
le asque de positionnement (1) en tournant
dans le sens A.
- Déplacer le asque de positionnement (1)
vers la direction B et le régler sur la largeur du
ruban à l’aide de la graduation.
- Maintenir l’axe du dérouleur et verrouiller le
asque de positionnement (1) en tournant
dans le sens C.
C
A
B
1
Figure 12 Mise en place du asque de position-
nement
4 Insérer le rouleau de ruban (4) sur le dérouleur
(5) jusqu’au asque de positionnement (1) an
que le côté encré du ruban soit à l’opposé de la
surface de la tête d’impression.
Pour le réenroulement du ruban, un man-
drin carton (3) d’au moins la même largeur
que le rouleau d’origine est requis.
Lors du changement de ruban, utiliser le
mandrin carton vidé pour le réenroulement.
5 Adapter la position du asque de positionnement
du réenrouleur à la largeur du mandrin (3) et po-
sitionner le mandrin carton sur le réenrouleur (2).
6 Guider le ruban transfert à travers le mécanisme
d’impression comme décrit sur la gure 10.
ATTENTION
Passer le ruban transfert au dessus de la
cellule de détection d’étiquettes (7).
7 Fixer le début de ruban transfert avec une bande
autocollante au milieu
du mandrin (3). Respecter le sens de rotation de
l’enrouleur, à l’inverse des aiguilles d’une montre.
8 Tourner l’enrouleur (2) dans le sens inverse des
aiguilles d’une montre pour lisser le ruban trans-
fert.
9 Appuyer sur le support de tête puis tourner le
levier (6) dans le sens des aiguilles d’une montre
pour verrouiller la tête d’impression.
