Material einlegen
7 Aproximar el ajustador de márgenes (3) hasta
que se ajuste a los bordes del material, sin com-
primir el material.
8 Ajustar el sensor de etiquetas.
Puede ver más información en el capítulo
4.3.
9 Si la cuchilla de corte o de perforación está mon-
tada, conducir el material a través de la cuchilla y
plegar hacia arriba la cuchilla del mecanismo de
impresión.
10 Presionar el soporte de cabeza hacia abajo y gi-
rar la palanca (6) en el sentido de las agujas del
reloj para bloquear el cabezal de impresión.
4.3 Ajustar el sensor de etique-
tas
El volumen de suministro incluye el sensor
de etiquetas en el centro del recorrido del
papel. Sólo debe realizarse un ajuste del
sensor cuando se utiliza:
• material con marcas reectantes o tro-
quelados fuera del centro,
• material de varias pistas con un número
de pistas par,
• material con etiquetas conformadas de
forma irregular
1
3
2

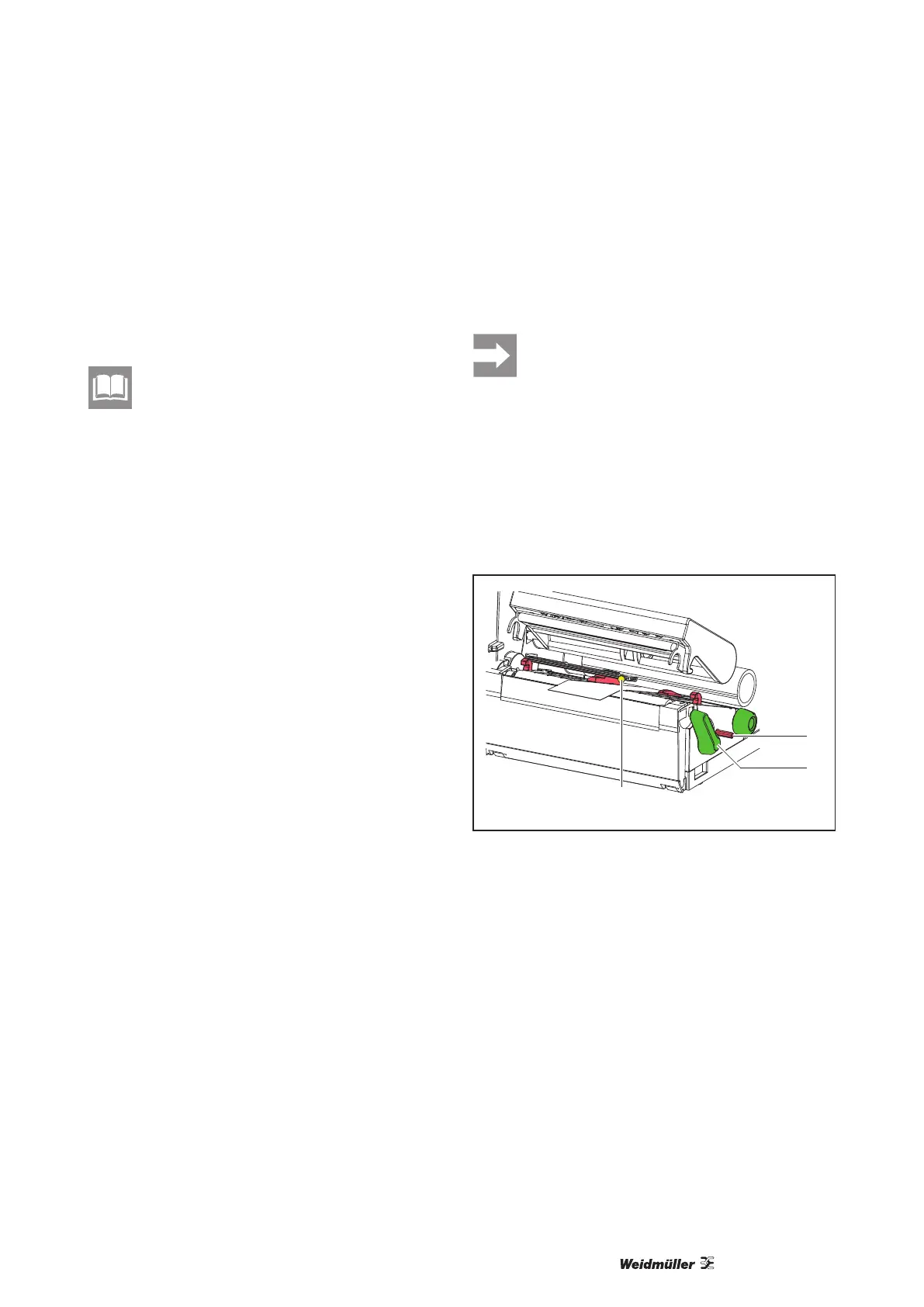

Figura 9 Ajustar el sensor de etiquetas
La posición del sensor (3) está marcada con un LED
amarillo.
1 Con un objeto puntiagudo presionar el botón
giratorio (1) de modo que éste sobresalga por el
oricio del soporte.
2 Colocar el sensor de etiquetas girando el botón
giratorio (1) de modo que el sensor (3) pueda de-
tectar el borde delantero de la etiqueta, la marca
reectante o el troquelado.
3 Con un objeto puntiagudo, presionar el botón
giratorio (1) hasta que quede nuevamente encla-
vado en el oricio del soporte.
