Weidmüller THM Plus S - Wkładanie Folii Transferowej

300 1357590000/00/03.12
Wkładanie materiału
4.4 Wkładanie folii transferowej

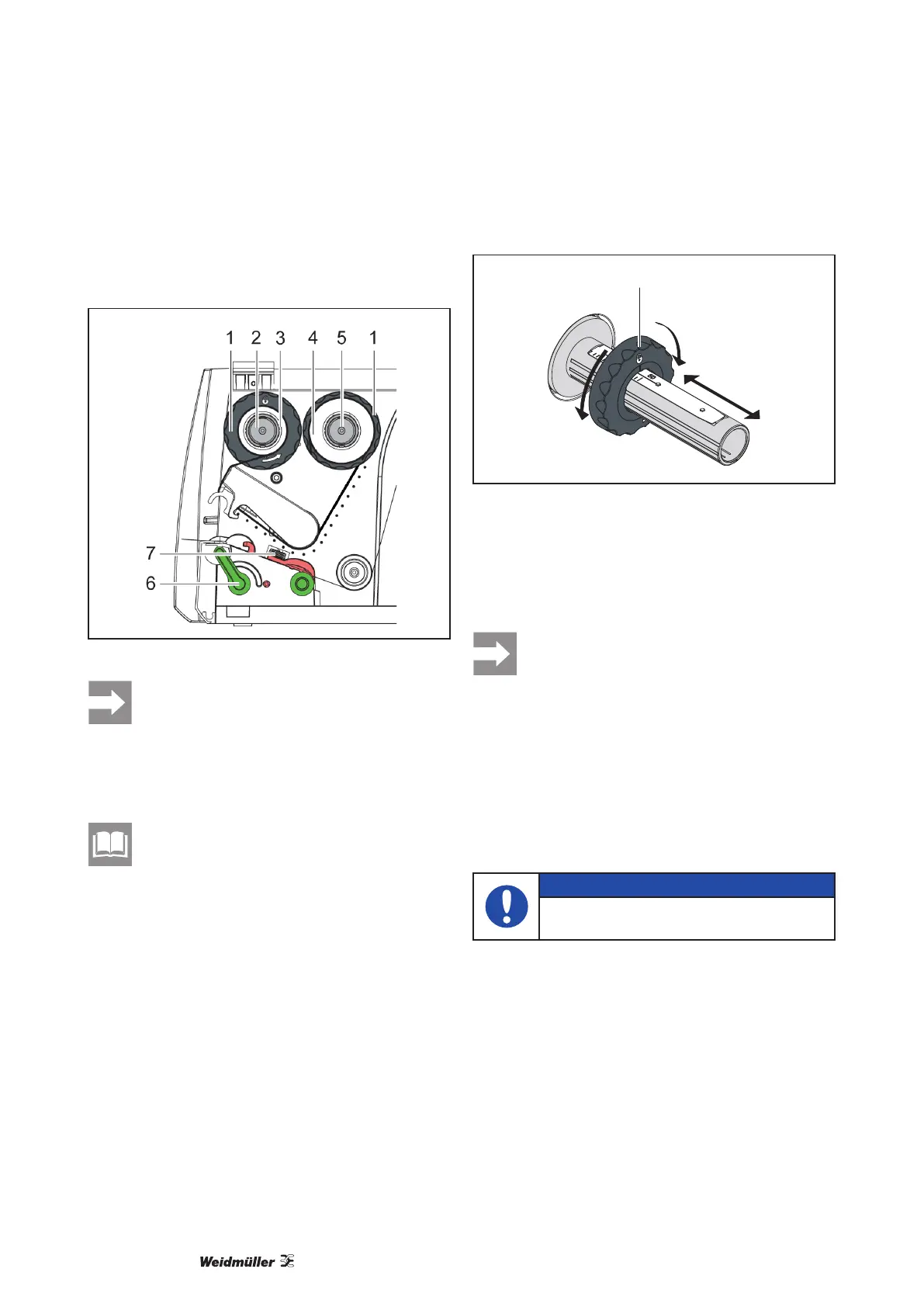

Rys. 10 Przesuw folii transferowej
W przypadku druku termicznego bezpo-
średniego nie wkładać folii transferowej,
lub w razie potrzeby usunąć włożoną folię.
1 Przed założeniem folii transferowej oczyścić gło-
wicę drukującą.
Pozostałe informacje znajdują się w roz-
dziale 7.2.
2 Obrócić dźwignię (6) w kierunku przeciwnym do
wskazówek zegara, aby otworzyć głowicę drukar-
ki.
3 Nastawić regulator marginesu (1) na rozwijarce
(5) odpowiednio do szerokości folii (rysunek 11):
- Przytrzymać mocno nawijarkę i odryglować
regulator marginesowa (1) obracając go w
kierunku A.
- Przesunąć regulator marginesu (1) w kierunku
B i przy pomocy skali nastawić na szerokość
folii.
- Trzymać mocno nawijarkę i zaryglować regu-
lator marginesu (1) obracając go w kierunku
C.
C
A
B
1
Rys. 11 Nastawienie regulatora marginesu
4 Rolkę foliową (4) przesuwać na nawijarkę (5) do
regulatora marginesu (1) w taki sposób, by war-
stwa kolorowa folii skierowana była po włożeniu
w kierunku głowicy drukującej.
Do nawijania folii potrzebnym jest rdzeń
foliowy (3), o szerokości takiej jak co naj-
mniej zasobnika foliowego.
Przy wymianie folii transferowej używać do
nawijania rdzenia foliowego.
5 Pozycję regulatora marginesu na nawijarce do-
pasować do szerokości rdzenia foliowego (3) i
rdzeń przesunąć na nawijarkę (2).
6 Poprowadzić folię transferową przez jednostkę
drukującą, jak pokazano na rysunku 10.
UWAGA
Przeciągnąć folię transferową nad detek-
torem etykiet (7).
7 Początek folii przymocować taśmą klejącą na
środku do rdzenia folii (3). Zwrócić uwagę na
kierunek obrotów nawijarki, przeciwny do ruchu
wskazówek zegara.
8 Wygładzić przesuwu folii poprzez obrót nawijarki
(2) w kierunku przeciwnym do wskazówek zega-
ra.
9 Przesunąć kątownik czołowy na dół i obrócić
dźwignię (6) zgodnie z ruchem wskazówek zega-
ra, aby zablokować głowicę drukującą.
