Anyag behelyezése
4 Anyag behelyezése
4.1 A tekercsanyag behelyezése
5
7
8
6
9
2
1
3
4

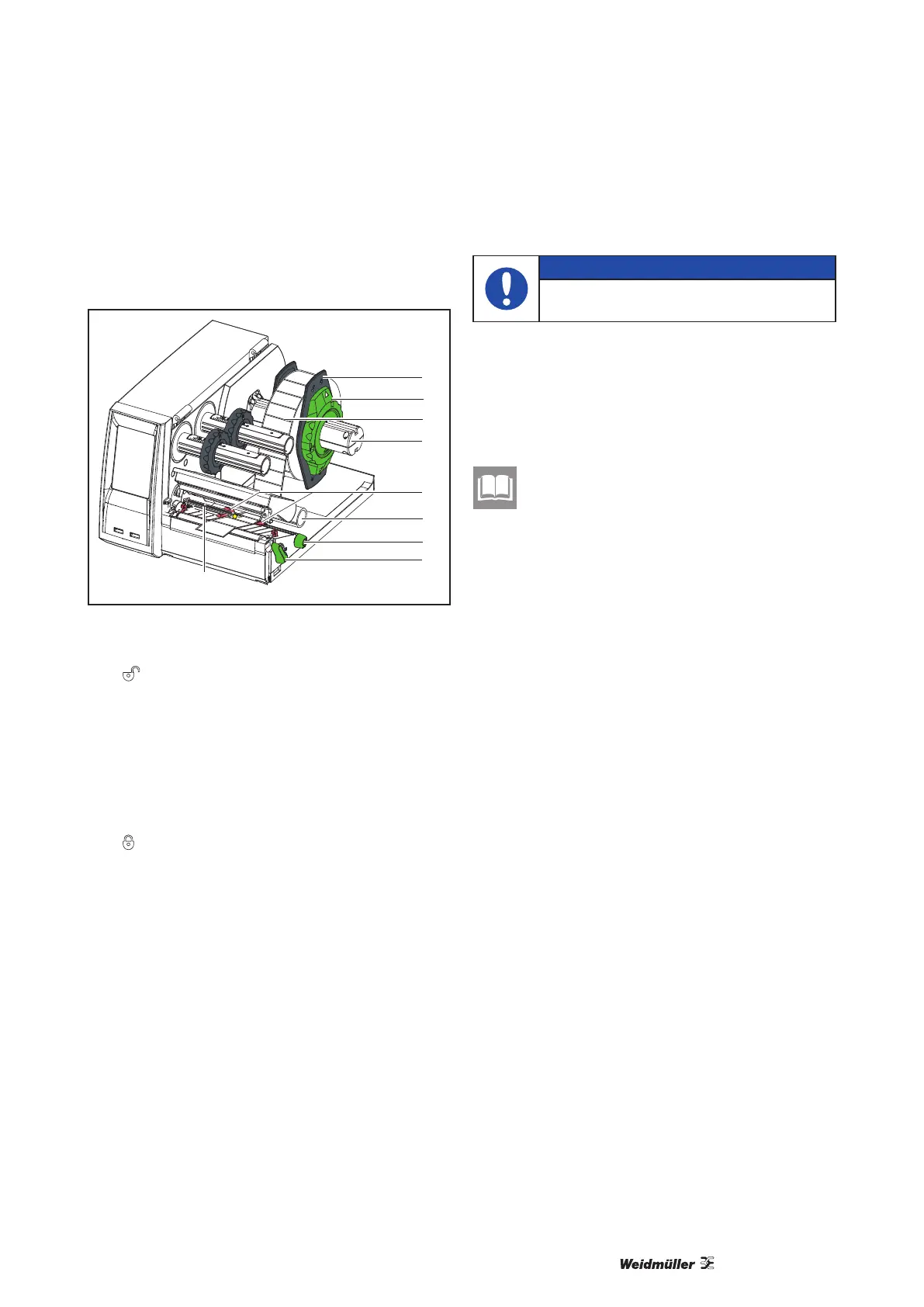

Ábra 7 A tekercsanyag behelyezése
1 Forgassa el a beállítógyűrűt (2), úgy, hogy a nyíl
a
szimbólumra mutasson, majd húzza le a
margóbeállítót (1) a tekercstartóról (4).
2 Tolja az anyagtekercset (3) a tekercstartóra (4),
oly módon, hogy lecsévéléskor az anyag nyomta-
tandó oldala felfelé mutasson.
3 Tegye vissza a margóbeállító (1) tárcsát és ütkö-
zésig tolja fel azt az anyagtartó görgőre.
4 Forgassa el a beállítógyűrűt (2), úgy, hogy a nyíl
a
szimbólumra mutasson, ezáltal pedig szorít-
sa a margóbeállítót (1) a görgőtartóra (4).
5 A nyomtatófej nyitásához forgassa el a kart (8)
jobbról balra.
6 Hajtsa le a kést, amennyiben a nyomtató vágó-
vagy perforálókéssel van felszerelve.
7 Pozicionálja a margóbeállítót (5) a forgatógomb
(7) elforgatásával, oly módon, hogy annak távol-
sága mm-el meghaladja az anyag szélességét.
8 A terelőgörgő (6) alatt vezesse át az anyagot a
nyomtatóegységen.
VESZÉLY
Hosszábban vezesse át az anyagot a
címkeérzékelő (9) alatt.
9 Mozdítsa a margóbeállítót (5) szorosan az anyag
széleihez, ügyelve arra, nehogy becsípje az
anyagot.
10 A címkeérzékelő beállítása.
A további információkat lásd a következő
fejezetben 4.3.
11 Ha a készülékre vágó- vagy perforálókés van fel-
szerelve, akkor vezesse át az anyagot a késen, a
kést pedig hajtsa a nyomtató mechanikájára.
12 Nyomja lefelé a fejtartót, a kart (8) pedig forgassa
el balról jobbra, reteszelve a nyomtatófejet.
