Insertion des consommables
4 Insertion des consommables
4.1 Insertion du rouleau d‘éti-
quettes
5
7
8
6
9
2
1
3
4

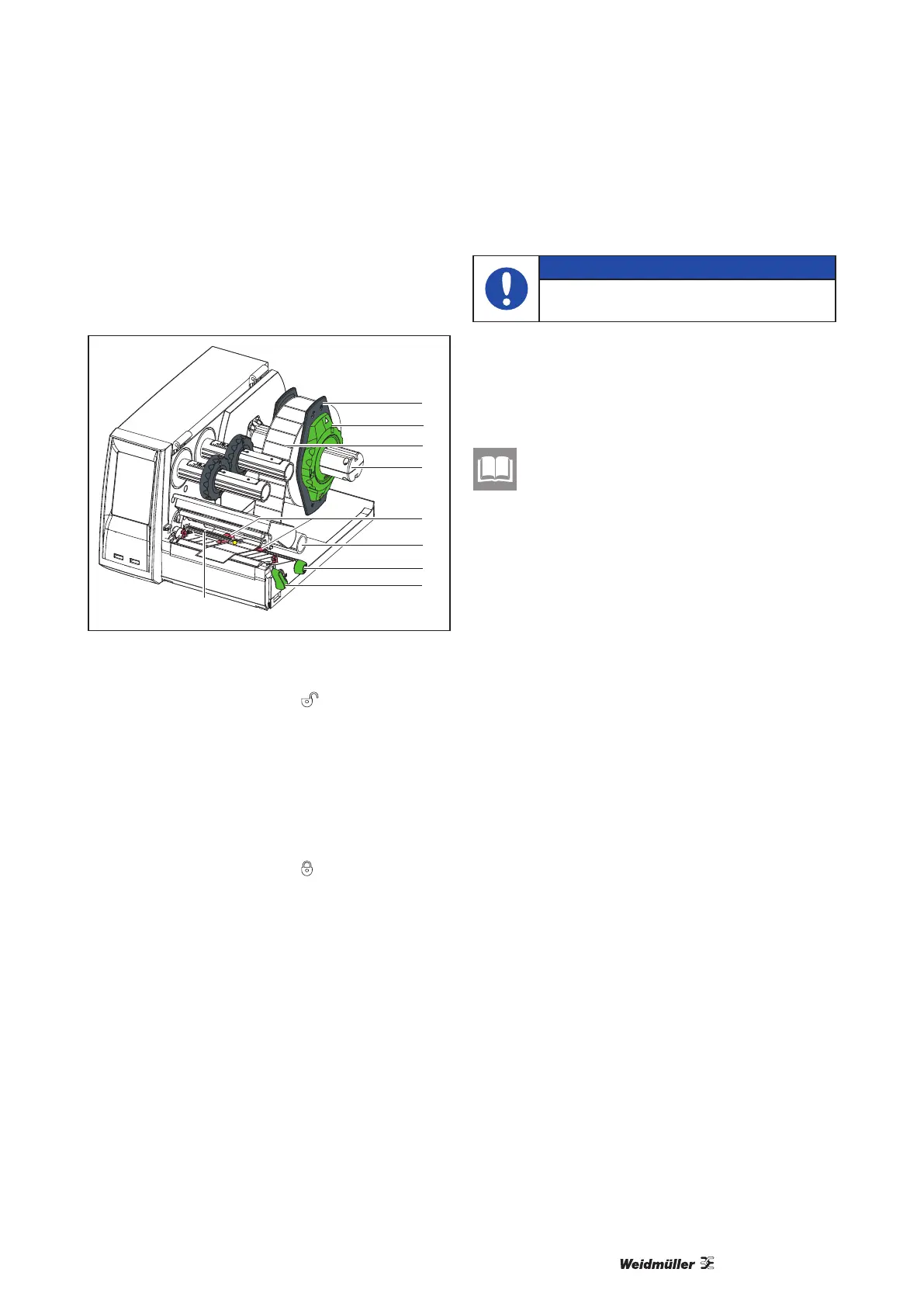

Figure 8 Insertion du rouleau d‘étiquettes
1 Tourner la bague d‘arrêt (2) de sorte que la èche
soit dirigée vers le symbole
et retirer le mar-
geur (1) du support de rouleau (4).
2 Pousser le rouleau (3) sur le support (4) de telle
façon que lors du déroulement, la face à impri-
mer soit au dessus.
3 Remettre le margeur (1) jusqu‘à buter contre le
rouleau.
4 Tourner la bague d‘arrêt (2) de sorte que la èche
soit dirigée vers le symbole
et bloquer ainsi le
margeur (1) sur le support (4).
5 Tourner le levier (8) dans le sens contraire des
aiguilles d‘une montre pour déverrouiller la tête
d‘impression.
6 Si l‘imprimante est équipée d‘un massicot de
coupe ou de perforation, ouvrir le massicot.
7 Positionner les guidages (5) en tournant le bou-
ton (7), an que leur écartement soit supérieur de
quelques millimètres à la largeur de la matière.
8 Guider la matière sous le rouleau de déviation (6)
jusqu‘au mécanisme d‘impression.
ATTENTION
Faire passer la matière sous la cellule de
détection d’étiquettes (9).
9 Ramener les guidages (5) jusqu’au bord de la
matière sans trop la serrer.
10 Régler la cellule de détection d’étiquettes.
Vous trouverez de plus amples informa-
tions au chapitre 4.3.
11 Si l’imprimante est équipée d’un massicot de
coupe ou de perforation, guider la matière au tra-
vers du massicot et refermer le massicot.
12 Appuyer sur le support de tête puis tourner le
levier (8) dans le sens des aiguilles d’une montre
pour verrouiller la tête d’impression.
