Weidmüller THM Plus S - 2 Montáž; Seznam Zařízení

72 1357590000/00/03.12
Montáž
2 Montáž
2.1 Seznam zařízení
1
2
3
4
5
6
7
8

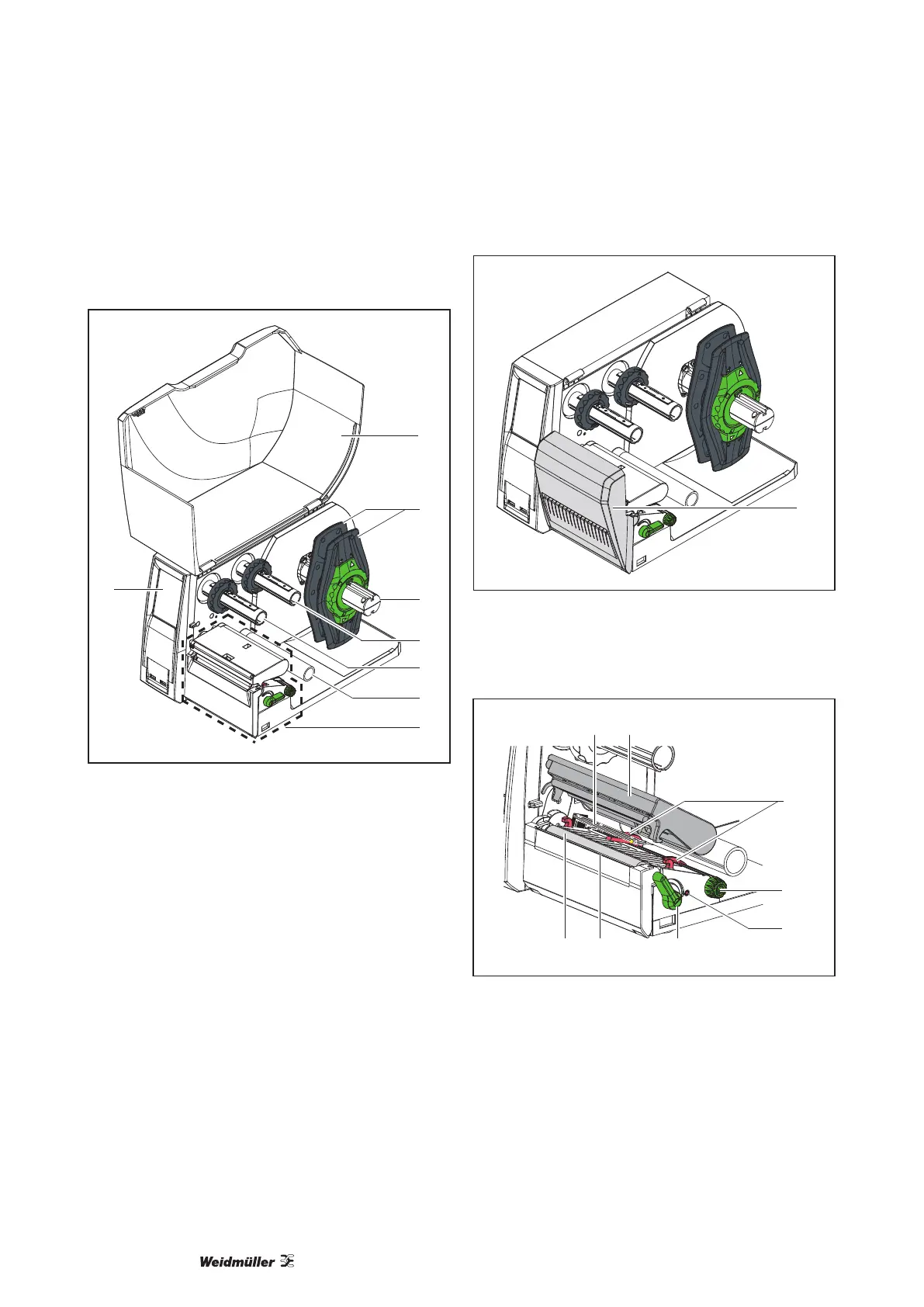

Obrázek 1 Přístroj s odtrhávací hranou
1 Kryt
2 Okrajová zarážka
3 Držák role
4 Odvíječ nosné fólie
5 Navíječka přenosové fólie
6 Vodicí válec
7 Tisková mechanika
8 Dotykový displej
9
Obrázek 2 Přistroj s řezacím nebo perforačním
nožem
9 Řezací nebo perforační nůž
13
15
12
10 11
1617
14
Obrázek 3 Tisková mechanika
10 Senzor etiket
11 Držák tiskové hlavy s tiskovou hlavou
12 Okrajová zarážka
13 Otočný knoík pro nastavení okrajových zarážek
14 Otočný knoík pro nastavení senzoru etiket
15 Páčka mechanického zajištění tiskové hlavy
16 Odtrhávací hrana
17 Tiskový válec
