Instalación
2 Instalación
2.1 Sinopsis del aparato
1
2
3
4
5
6
7
8

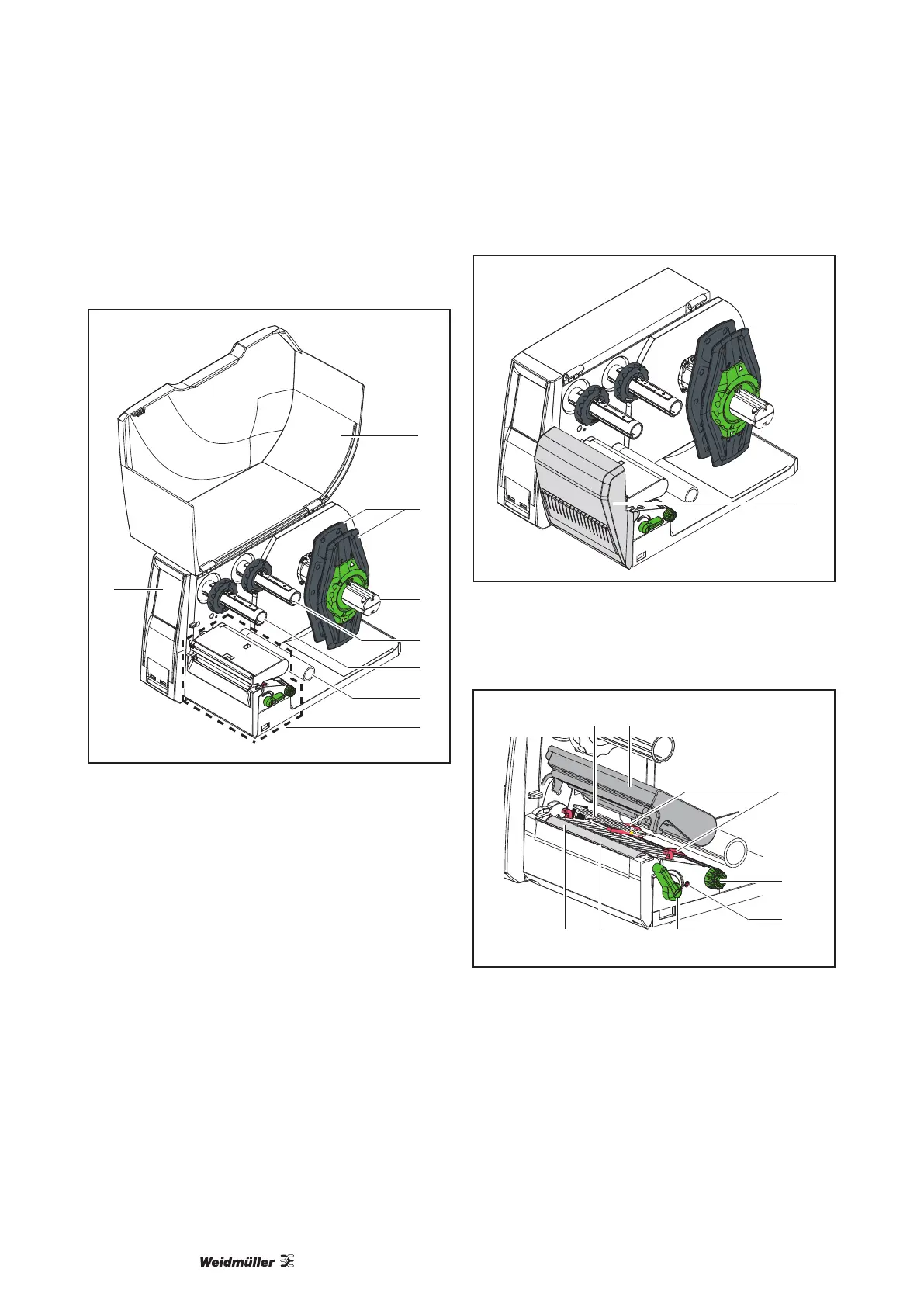

Figura 1 Aparato con borde de rasgado
1 Tapa
2 Marginador
3 Soporte de rollos
4 Bobinador de láminas de transferencia
5 Enrollador de la lámina de transferencia
6 Rodillo de reenvío
7 Mecánica de impresión
8 Pantalla táctil
9
Figura 2 Aparato con cuchilla de corte o de per-
foración
9 Cuchilla de corte o de perforación
13
15
12
10 11
1617
14
Figura 3 Mecánica de impresión
10 Sensor de etiquetas
11 Soporte cabecero con cabezal de impresión
12 Marginador
13 Botón giratorio para ajustar los marginador
14 Botón giratorio para ajustar el sensor de etique-
tas
15 Palanca para bloquear el cabezal de impresión
16 Borde de rasgado
17 Rodillo de impresión
