Telepítés
2 Telepítés
2.1 A készülék áttekintő ábrája
1
2
3
4
5
6
7
8

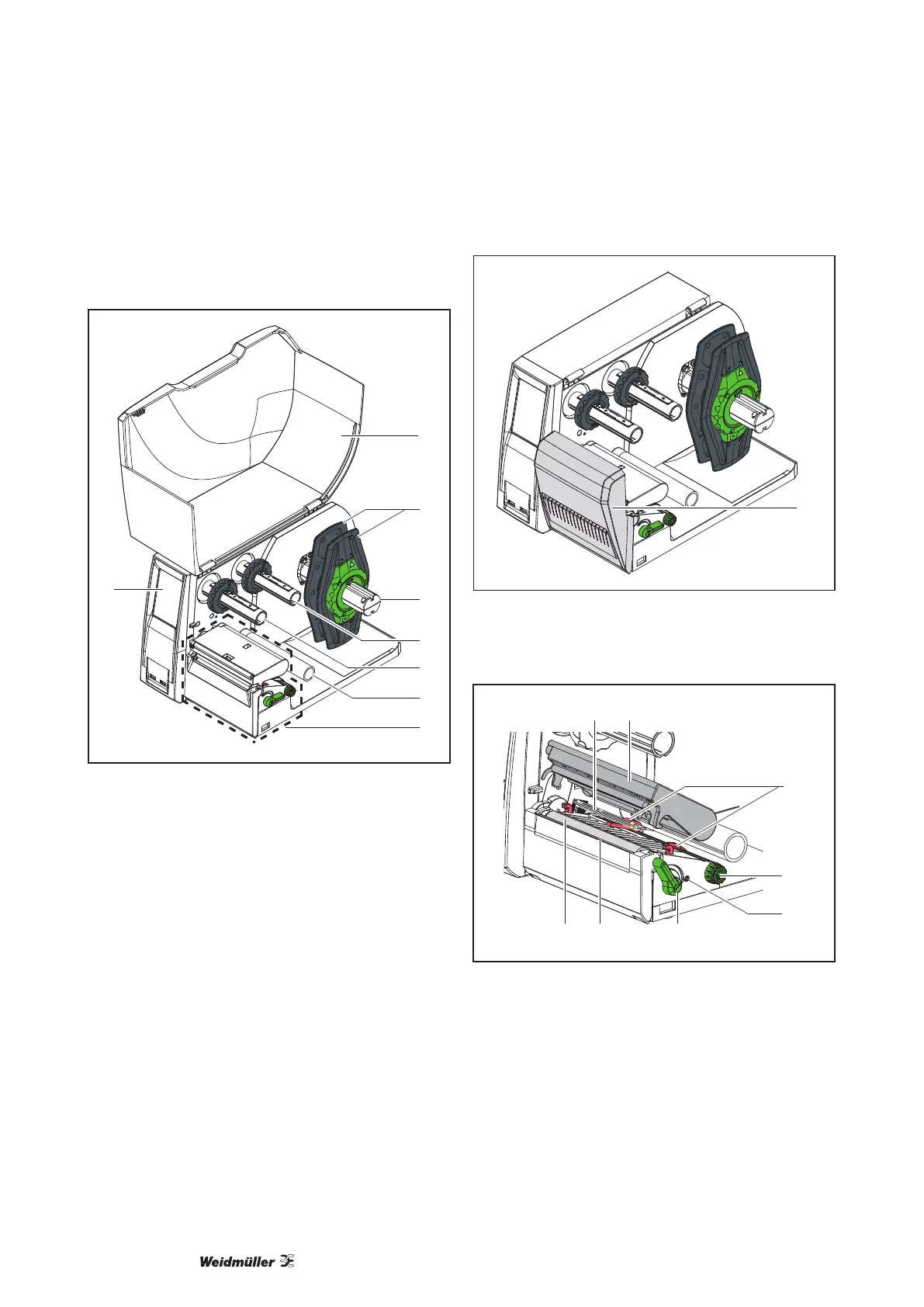

Ábra 1 Letépőéllel rendelkező készülék
1 Fedél
2 Margóbeállító
3 Tekercstartó
4 Transzfer-
fólia-letekercselő
5 Transzfer-
fóliafeltekercselő
6 Terelő görgő
7 Nyomtató-mechanika
8 Érintőképernyő
9
Ábra 2 Készülékvágó- vagy perforáló késsel
9 Vágó- vagy perforáló kés
13
15
12
10 11
1617
14
Ábra 3 Nyomtató-mechanika
10 Címke szenzor
11 Fejtartó a nyomtatófejjel
12 Margóbeállító
13 Forgatógomb a margóbeállító beállítására
14 Forgatógomb a címkeérzékelő beállítására
15 Nyomtatófej-reteszelő kar
16 Leszakítóél
17 Nyomóhenger
