Material einlegen
7 Randsteller (3) dicht an die Materialkanten heran-
fahren, ohne das Material einzuklemmen.
8 Etikettensensor einstellen.
Weitere Informationen nden Sie im Kapi-
tel 4.3.
9 Falls ein Schneide- oder Perforationsmesser
montiert ist, Material durch das Messer führen
und Messer an Druckmechanik anklappen.
10 Kopfhalter nach unten drücken und Hebel (6) im
Uhrzeigersinn drehen, um den Druckkopf zu ver-
riegeln.
4.3 Etikettensensor einstellen
Im Auslieferungszustand bendet sich der
Etikettensensor in der Mitte des Papier-
laufs. Eine Sensoreinstellung muss nur
dann vorgenommen werden, wenn:
• Material mit Reexmarken oder Stan-
zungen außerhalb der Mitte,
• mehrbahniges Material mit gerader
Bahnanzahl,
• Material mit unregelmäßig geformten
Etiketten verwendet wird.
1
3
2

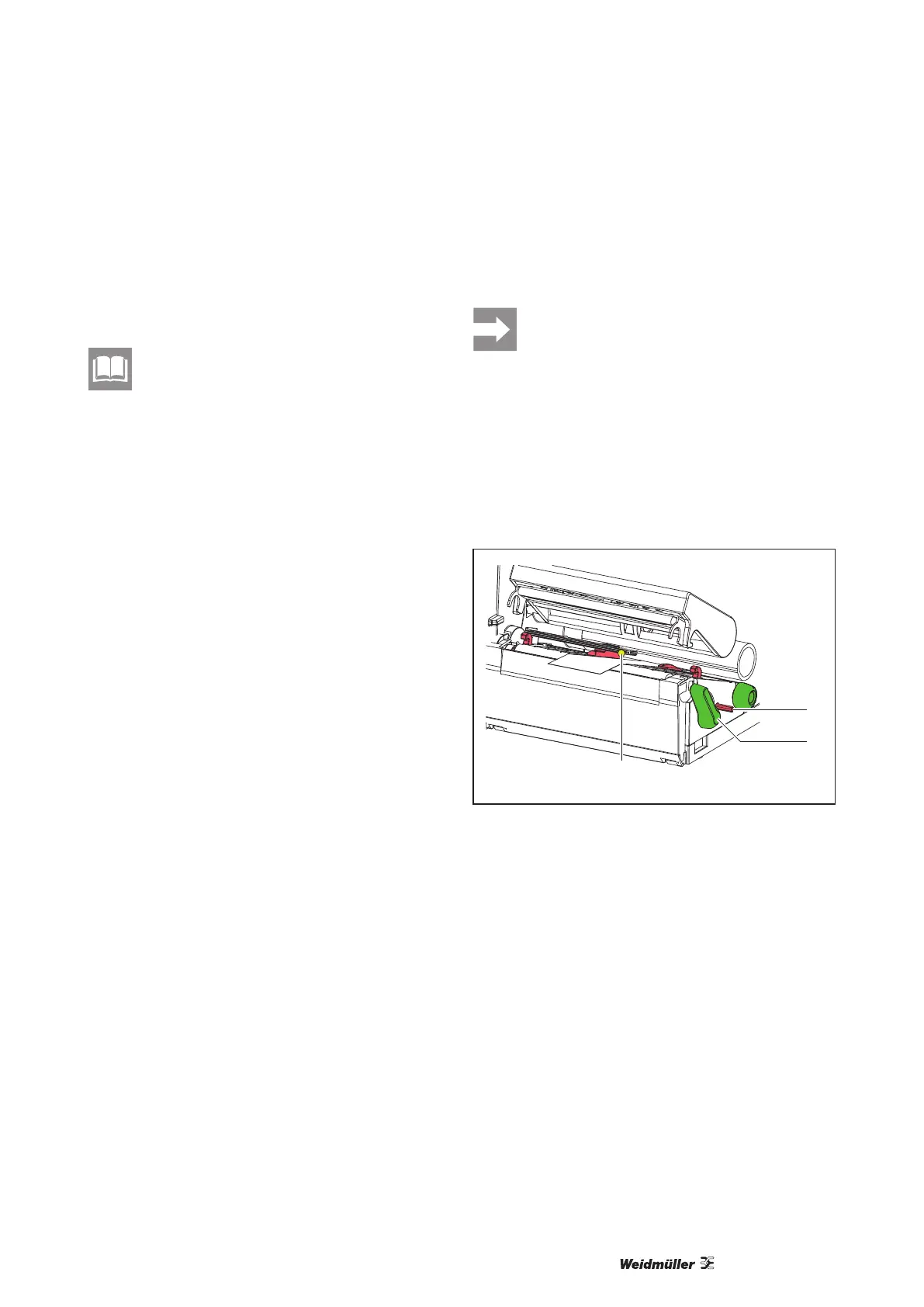

Abbildung 9 Etikettensensor einstellen
Die Sensorposition (3) ist mit einer gelben LED mar-
kiert.
1 Mit einem spitzen Gegenstand auf den Dreh-
knopf (1) drücken, sodass dieser aus der Boh-
rung des Trägers hervorspringt.
2 Etikettensensor durch Drehen des Drehknopfes
(1) so positionieren, dass der Sensor (3) die vor-
derste Kante des Etiketts, die Reexmarke oder
Stanzung erfassen kann.
3 Mit einem spitzen Gegenstand den Drehknopf
(1) bis zum Einrasten wieder in die Bohrung des
Trägers drücken.
