3051357590000/00/03.12
Konserwacja
7.3 Czyszczenie lub wymiany
wałka drukarki
Zanieczyszczenia wałka mogą mieć niekorzystny
wpływ na jakość wydruku i transport materiału.
UWAGA
Uszkodzenie wałka drukarki.
• Do czyszczeniu wałka drukarki nie
stosować żadnych ostrych lub twar-
dych przedmiotów (nóż, wkrętak itp.).
1
2
43 35
1
2
43 35

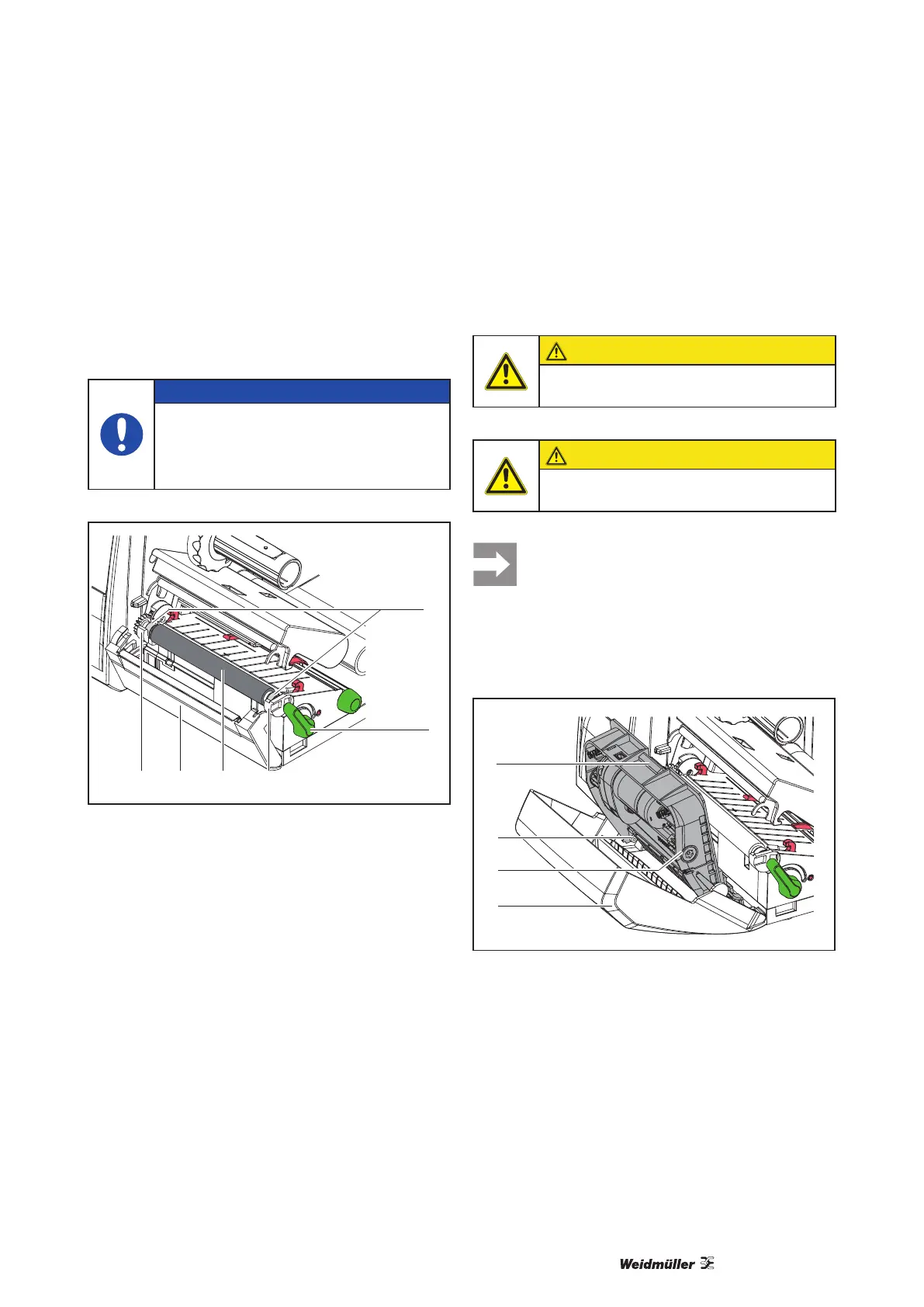

Rys. 15 Wałka drukarki
1 Obrócić dźwignię (2) w kierunku przeciwnym do
wskazówek zegara, by otworzyć głowicę drukar-
ki.
2 Wyjąć etykiety z drukarki.
3 Odchylić przysłonę (5) z krawędzią do odrywania
wzgl. nożem tnącym lub perforacyjnym.
4 Wałek drukarki (4) dźwignąć z uchwytów (3)
najpierw do wewnątrz następnie na zewnątrz w
górę.
5 Osady usunąć środkiem czyszczącym lub w
przypadku, gdy wałek jest uszkodzony, wymienić
go.
6 Wałek drukarki z łożyskami (1) wsuwać do mo-
mentu zaskoczenia w uchwytach (3).
7 Przychylić przysłonę z krawędzią do odrywania
(5) wzgl. nożem tnącym lub perforacyjnym.
7.4 Czyszczenie noża tnącego/
perforacyjnego
OSTROŻNIE
Dla uniknięcia niezamierzonych ruchów
noża drukarkę wyłączyć z sieci.
OSTROŻNIE
Ostrza noży są bardzo ostre! Niebezpie-
czeństwo zranienia!
Bezpośrednie przecinanie nożem materiału
etykiet powoduje zbieranie się na ostrzach
resztek kleju. W trybie cięcia z transportem
powrotnym następuje także odkładanie się
cząstek kleju na wałku drukarskim.
• Wałek drukarski Klingę ostrza noży czy-
ścić w krótkich odstępach.
1
2
3
4
Rys. 16 Demontaż noża
8 Odsunąć nóż tnący lub perforacyjny.
9 Nacisnąć przycisk ryglujący (1) i wyjąć zespół
noży z (3) z przesłony (4).
10 Przy niewielkim zabrudzeniu ostrzy wystarczy ze-
spół noży i ostrza wyczyścić miękką szmatką.
