Material einlegen
4.4 Colocar a película de trans-
ferência

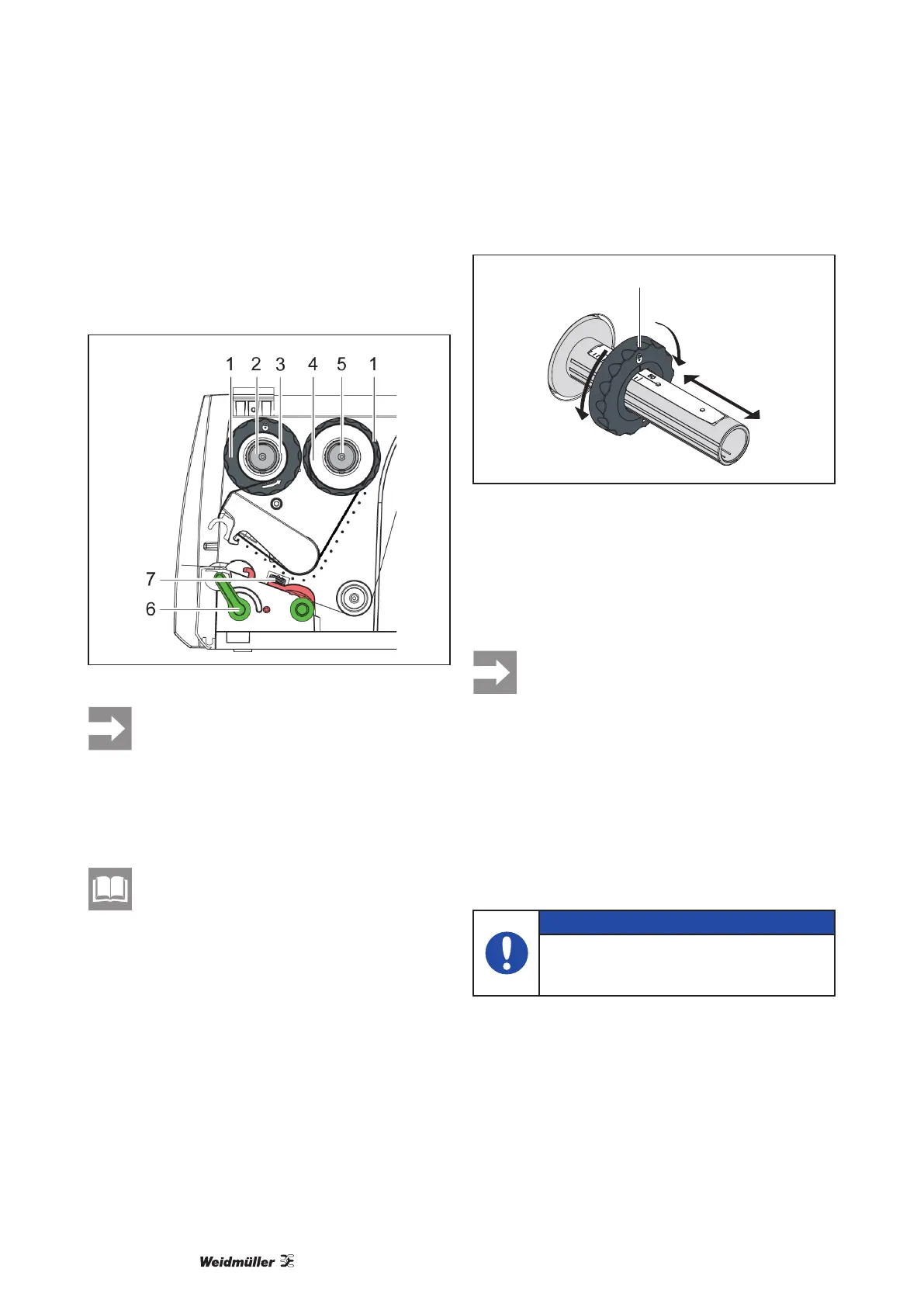

Imagem 10 Ciclo da película de transferência
Na impressão térmica directa, não colocar
nenhuma película de transferência ou caso
necessário retirar a película de transferên-
cia já existente.
1 Antes da colocação da película de transferência,
limpar a cabeça de impressão.
No capítulo 7.2 encontrará mais informa-
ções.
2 Rodar a alavanca (6) no sentido anti-horário,
para abrir a cabeça de impressão.
3 Ajustar o delimitador (1) sobre o desbobinador
(5) de acordo com a largura da película (g. 11):
- Agarrar o enrolador e desbloquear o delimita-
dor (1) através de rotação na direcção A.
- Deslocar o delimitador (1) na direcção B e
com ajuda da escala ajustar à largura da pe-
lícula.
- Agarrar o enrolador e bloquear o delimitador
(1) através de rotação na direcção C.
C
A
B
1
Imagem 11 Ajuste do delimitador
4 Deslocar o rolo da película (4) deste modo até
ao delimitador (1) sobre o desbobinador (5), de
modo que o revestimento de tinta da película
após a colocação que virado para o lado contrá-
rio à cabeça de impressão.
Para enrolar a película é necessário um
núcleo de película (3), que é pelo menos
tão largo quanto o rolo de alimentação.
Utilizar o núcleo da película para enrolar
na troca da película de transferência.
5 Adaptar a posição do delimitador sobre o enrola-
dor à largura do núcleo da película (3) e deslocar
o núcleo da película sobre o enrolador (2).
6 Conduzir a folha de transferência através da
unidade de impressão, conforme apresentado na
gura 10.
ATENÇÃO
Conduzir a película de transferência so-
bre o sensor de
etiqueta (7).
7 Fixar o início da película com uma ta adesiva no
centro do núcleo da película (3). Garantir a direc-
ção de rotação do enrolador contra o sentido dos
ponteiros do relógio.
8 Rodar o enrolador (2) no sentido anti-horário, de
modo a alisar o andamento da película.
9 Pressionar o suporte da cabeça para baixo e
rodar a alavanca (6) no sentido horário para blo-
quear a cabeça de impressão.
