30

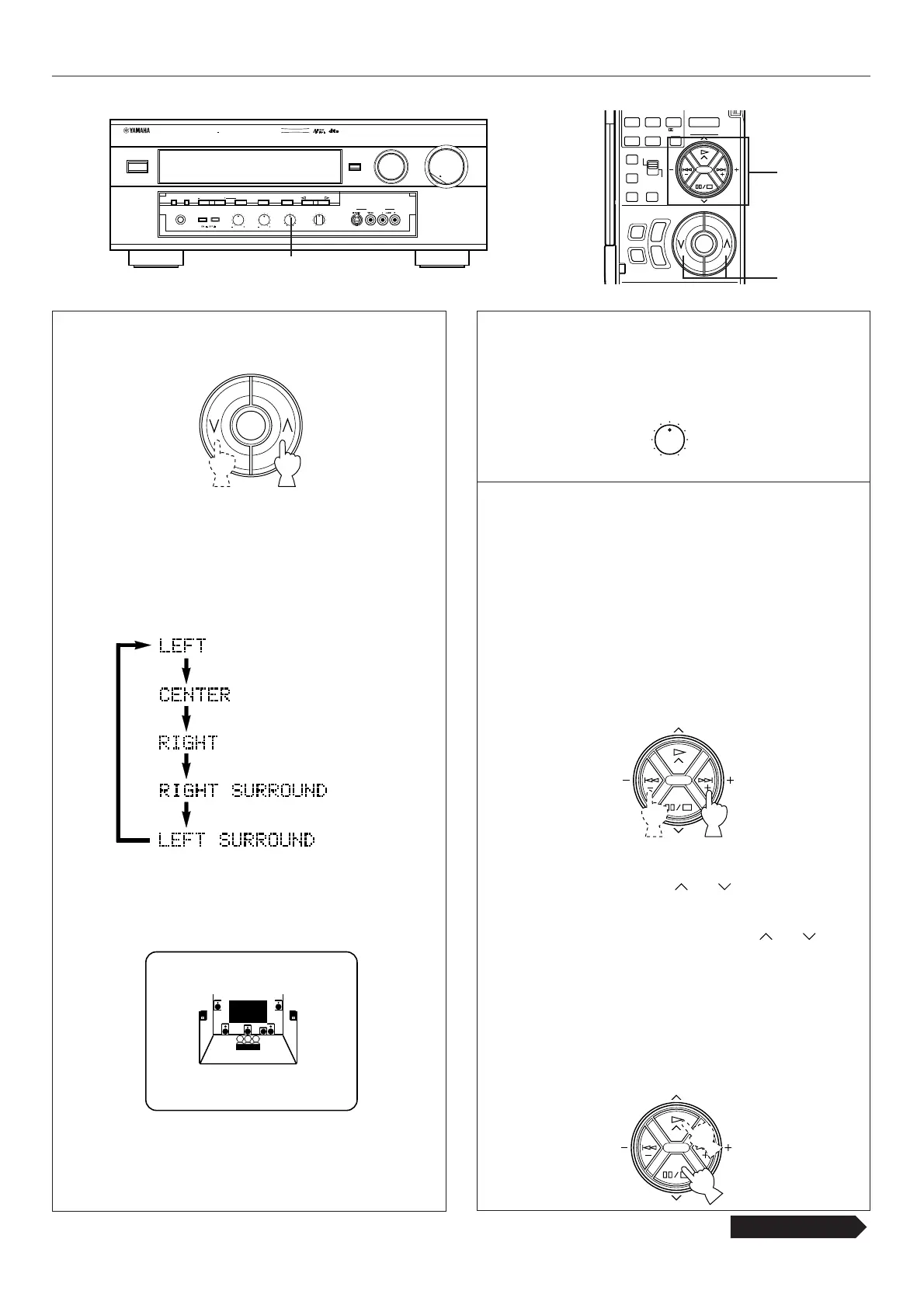

8 Augmenter le volume.
L’appareil émet alors, un signal test (bruit rose)
successivement à l’enceinte principale gauche, à l’enceinte
centrale, à l’enceinte principale droite, à l’enceinte arrière
droite et à l’enceinte arrière gauche, pendant 2,5 secondes
pour chaque enceinte.
L’affichage change alors comme indiqué ci-dessous.
* La position du signal test est visualisée sur l’écran du
moniteur par une image acoustique de la salle d’écoute.
Ceci permet d’effectuer un réglage aisé de chacun des
niveaux de sortie aux enceintes.
* Si la fonction “1A. CENTER SP” du SET MENU est
réglée à la position “NONE”, le signal test du canal
central sera alors émis par les enceintes principales
droite et gauche.
9 Régler la commande BALANCE de sorte que le niveau
de sortie des effets sonores soit le même pour les
enceintes principales droite et gauche.
10 Régler les niveaux de sortie des sons à l’enceinte
centrale et aux enceintes arrière de manière qu’ils
soient pratiquement identiques à celui des enceintes
principales.
Comment régler:
Lorsqu’on appuie sur la touche + ou –, le niveau de
l’enceinte (sauf celui des enceintes principales)
émettant actuellement le signal test est réglé.
* Le niveau du son augmente lorsqu’on appuie sur
la touche +, et il diminue lorsqu’on appuie sur la touche –.
* En effectuant ce réglage, le signal test est fixée sur
les enceintes d’effet avant.
Si on le désire, il est possible de sélectionner une
enceinte pour émettre le signal test en appuyant une
fois ou plus sur la touche ou de manière que
l’indication “CENTER”, “RIGHT SURROUND” ou “LEFT
SURROUND” apparaisse à l’affichage.
* Pendant que l’on maintient la touche ou
enfoncée, le signal test reste fixe sur l’enceinte
sélectionnée.
* “CENTER” indique que l’enceinte centrale est
sélectionnée. “RIGHT SURROUND” correspond à
l’enceinte arrière droite, et “LEFT SURROUND” à
l’enceinte arrière gauche.
* Le niveau de sortie de l’enceinte sélectionnée peut
être réglée à l’aide de la touche + ou –.
MUTE
BALANCE
55
4
3
2
l
0
l
2
3
4
LR
Principale (gauche)
Principale (droite)
Centrale
Arrière (gauche)
Arrière (droite)
Télécommande
Panneau avant
Télécommande
Télécommande
TEST DOLBY SUR.
EFFECT LEVEL
CENTER 2dB
+
NATURAL SOUND AV AMPLIFIER DSP A2
CINEMA DSP
7ch
VOLUME
INPUT SELECTOR
INPUT MODE
l6
20
28
40
60
l2
8
4
2
0
–dB
PHONES
BASS
EXTENSION
BASS TREBLE BALANCE
TONE
BYPASS
VCR 2
VIDEO AUX
REC OUT
VCR 1
TV/DBS
PHONO
TUNER
CD
DVD/LD
SOURCE
TAPE/MD
VIDEO AUX
NEXT EFFECT PROGRAM
A
SPEAKERS
B
SET MENU
EXT. DECODER
STANDBY/ON
55
4
3
2
l
0
l
2
3
4
LR
55
4
3
2
l
0
l
2
3
4
55
4
3
2
l
0
l
2
3
4
EFFECT
ON/OFF
STADIUM
THEATER 1
MOVIE
THEATER 2
MOVIE
VIDEO
CONCERT
THEATER
TV
789
PARAMETER
SET MENU
SLEEP
ON SCREEN
LEVEL
TEST
MASTER VOLUME
TV
VCR
STANDBY
SYSTEM
POWER ON
10 11
MUTE
/
DTS
SURROUND
12
10
8
9
A SUIVRE
PREPARATIFS
