Yamaha DSP-A2 Owner's Manual

14
Observera: Anslut denna och andra apparater till vägguttaget när alla andra anslutningar är
klara.
Alla anslutningar måste utföras korrekt, det vill säga L (vänster) till L, R (höger) till R, “+” till “+” och “–” till “–”. Se också
bruksanvisningen för var och en av dina apparater.
Audio/video källutrustning
●
Använd anslutningsledningar med RCA-typsstift för audio/videoapparater, med ett undantag som beskrivs längre fram.
●
Utgångar (eller ingångar) på YAMAHA audio/videoapparater numrerade som 1, 2, 3, 4, etc. på baksidan, måste anslutas till
uttagen med samma nummer på denna apparat.
VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
VCR 2
OUT
MONITOR
OUT
S VIDEO
AUDIO SIGNAL VIDEO SIGNAL
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
CD
CD
DVD/LD
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
COAXIAL
OPTICAL
DIGITAL
RF SIGNAL
DIGITAL SIGNAL
GND
PHONO
1
CD
TAPE/MD
3
4
IN
( PLAY )
OUT
( REC )
AUDIO SIGNAL
OUTPUT
GND
OUTPUT
OUTPUT
LINE OUT
LINE IN
(Modell för Europa)
Skivspelare
MD-spelare,
kassettdäck o. dyl.
Tuner
CD-spelare

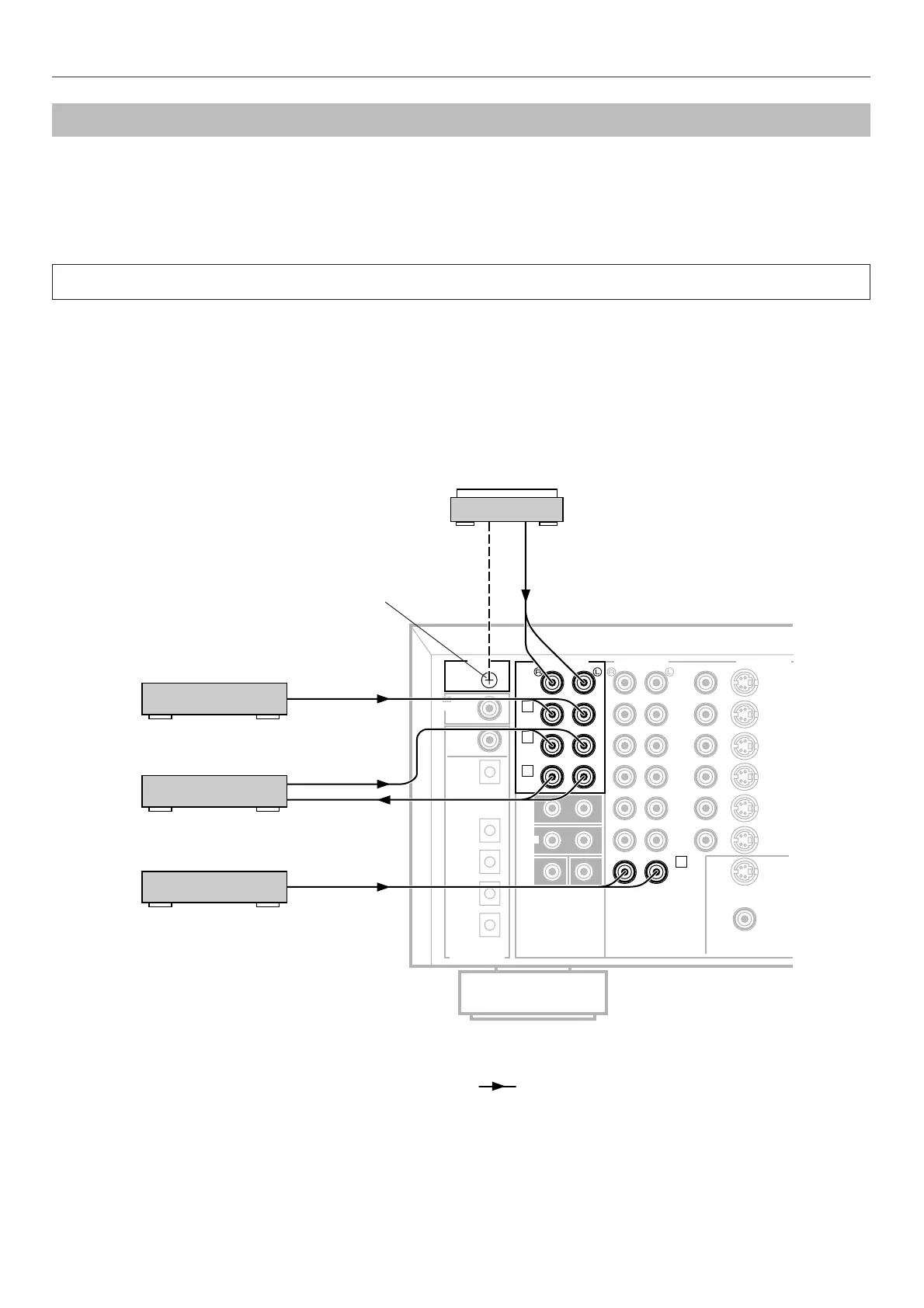

m Grundläggande anslutningar (audioapparater)
(*1): Jord (GND) (När skivspelare används)
Anslutning av jordkabeln till GND-uttaget minimerar
normalt störning. Men ibland kan resultatet bli bättre utan
anslutning av jordkabeln.
: Indikerar signalens väg
Anslutningar
FÖRBEREDELSER
(*1)

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
