Attention: Brancher cet appareil et les autres composants après avoir accompli tous les
raccordements.
Appareils audio/vidéo
●
Utiliser des câbles à fiche à broche de type RCA pour les appareils audio/vidéo, sauf dans le cas mentionné dans la suite du
texte.
●
Les bornes de sortie (ou d’entrée) des appareils audio/vidéo YAMAHA numérotés 1, 2, 3, 4, etc. sur le panneau arrière
doivent être raccordées aux bornes portant les mêmes numéros sur cet appareil.
VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
VCR 2
OUT
MONITOR
OUT
S VIDEO
AUDIO SIGNAL VIDEO SIGNAL
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
CD
CD
DVD/LD
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
COAXIAL
OPTICAL
DIGITAL
RF SIGNAL
DIGITAL SIGNAL
GND
PHONO
1
CD
TAPE/MD
3
4
IN
( PLAY )
OUT
( REC )
AUDIO SIGNAL
OUTPUT
GND
OUTPUT
OUTPUT
LINE OUT
LINE IN
(Modèle pour l’Europe)
Platine tourne-disque
Enregistreur de
minidisc, platine
cassette, etc.
Lecteur de disque
compact
Tuner

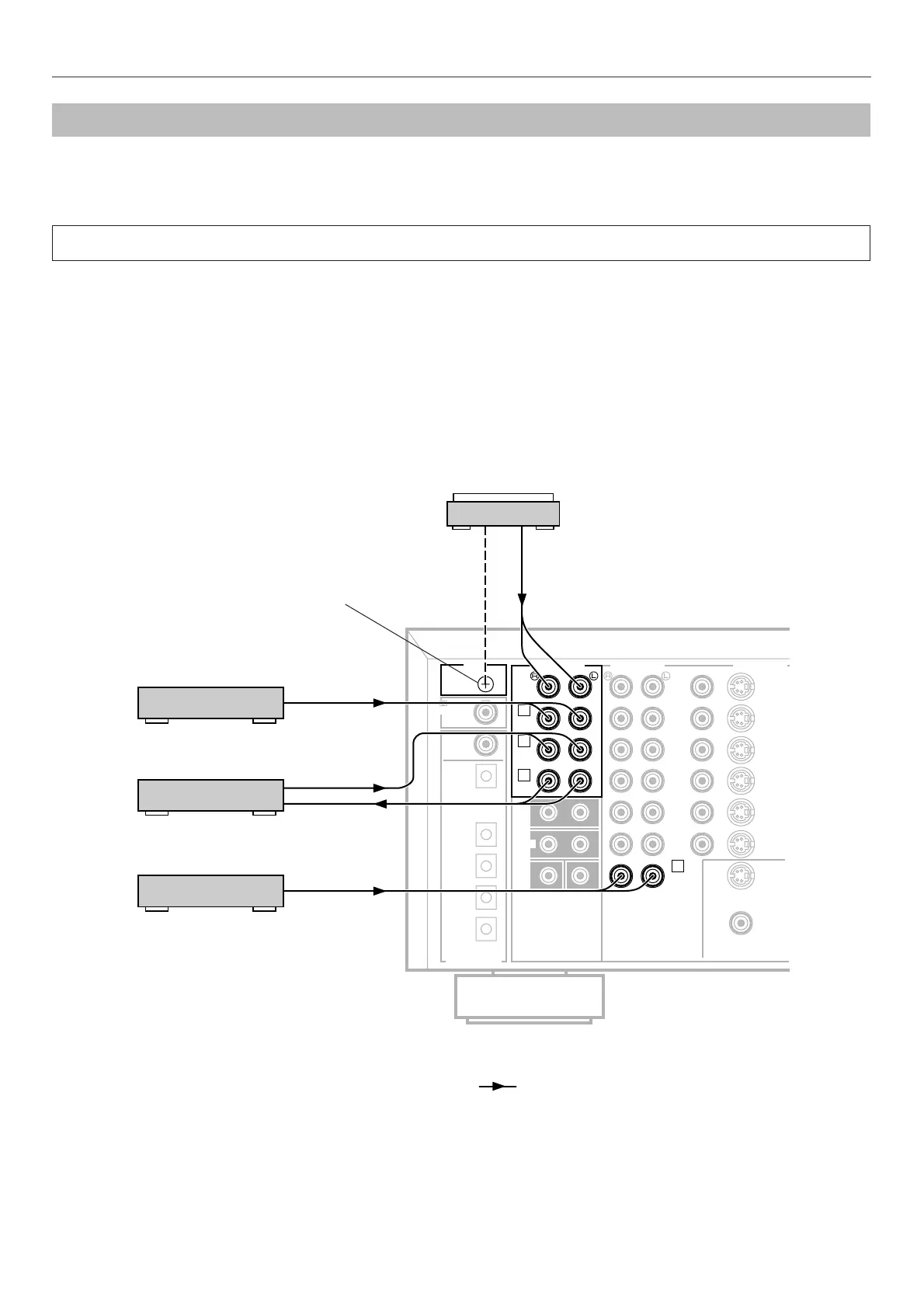

m Raccordements de base des appareils audio
(*1): Borne de mise à la terre (GND)
(Pour le tourne-disque)
En branchant le câble de mise à la terre d’un tourne-
disque à la borne de mise à la terre, on obtient en
général une réduction du ronflement. Cependant, dans
certains cas, les résultats sont meilleurs si le câble de
mise à la terre reste débranché.
: Indique la direction des signaux
Raccordements
