Yamaha DSP-A2 Owner's Manual

21
Nederlands

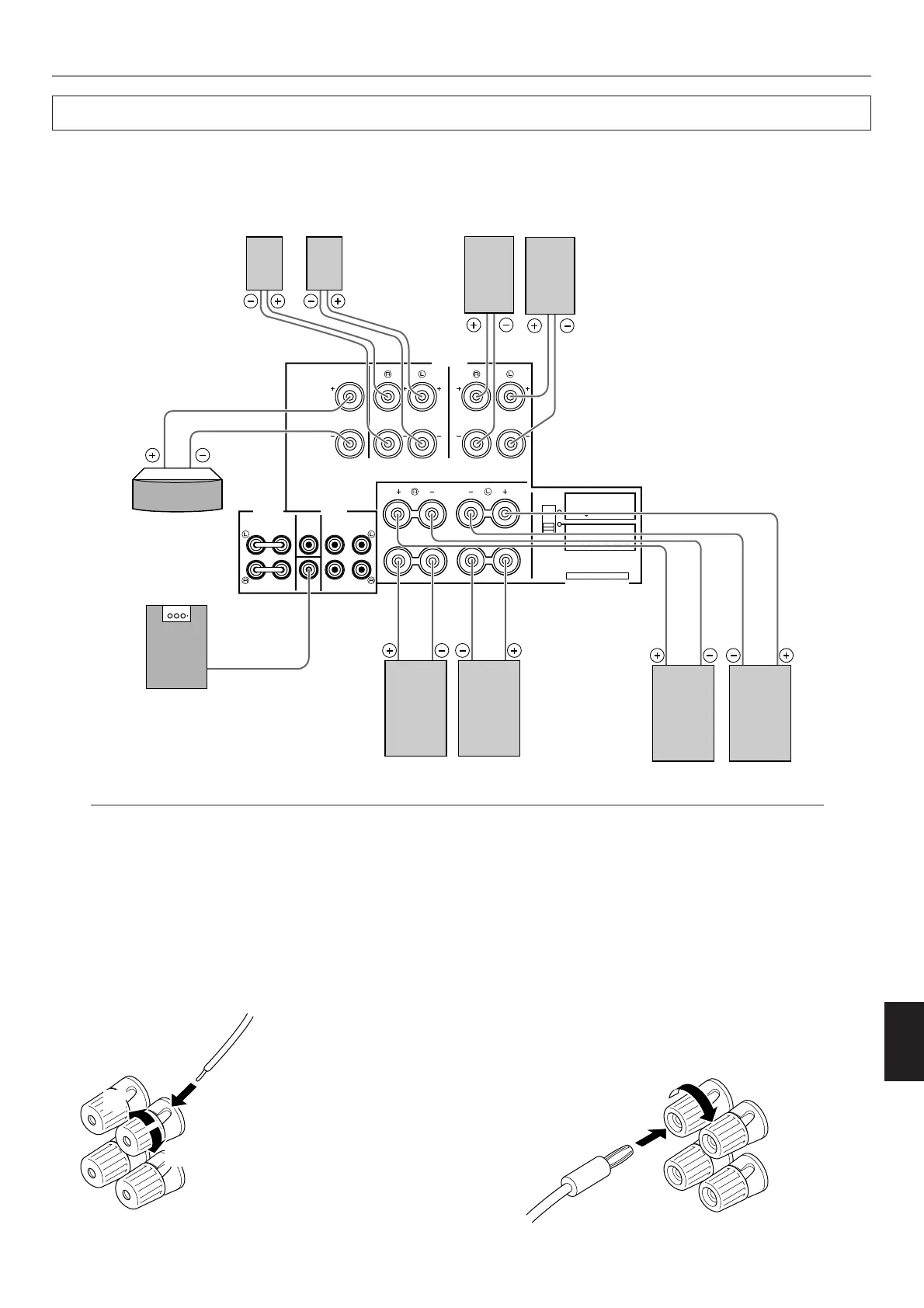

Luidsprekers
SEE INSTRUCTION MANUAL FOR CORRECT SETTING.
CENTER
FRONT
CAUTION
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
SPEAKERS
COUPLER OUTPUT
A
B
A
B
REAR
MAIN
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
SUB
WOOFER
( SURROUND )
SET BEFORE POWER ON
Middenluidspreker
Voorste effect-luidsprekers
Links
Rechts
Links
Rechts
Hoofdluidsprekers A
Achterluidsprekers
Subwoofer systeem
Links
Rechts
Links
Rechts
Gebruik luidsprekers met een impedantie die overeenkomt met de voorgeschreven impedantie aangegeven op de achterzijde van
het apparaat.
VOORBEREIDING
Hoofdluidsprekers B
Rood: positief (+)
Zwart: negatief (–)
➀
Draai de knop los.
➁
Steek de blootgelegde
kabel in. (Verwijder
ongeveer 5 mm van de
isolatie van de
luidsprekerkabels.)
➂
Draai de knop aan en
klem de kabel vast.
<Alleen modellen voor China en Algemene modellen>
Banaan-stekkerverbindingen zijn ook mogelijk. Steek de
banaan-stekker eenvoudigweg in de bijbehorende aansluiting.
1
2
3
Aansluiting:
Sluit de SPEAKERS aansluitingen aan op uw luidsprekers met behulp van een kabel van de juiste dikte (houd de kabels zo kort
mogelijk). Indien de aansluitingen op verkeerde wijze tot stand gebracht worden, komt er geen geluid uit de luidsprekers. Let er op
dat de polariteit van de luidsprekerkabels correct is. Dit wil zeggen let op de “+” en “–” aanduidingen. Indien deze kabels omgekeerd
aangesloten worden, zal het geluid onnatuurlijk klinken en zullen de lage tonen niet doorkomen.
LET OP
Zorg er voor dat de blootgelegde luidsprekerkabels elkaar en de metalen delen van dit apparaat niet raken. Hierdoor
kunnen het apparaat en/of de luidsprekers beschadigd worden.

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
