Yamaha DSP-A2 Owner's Manual

21
Italiano

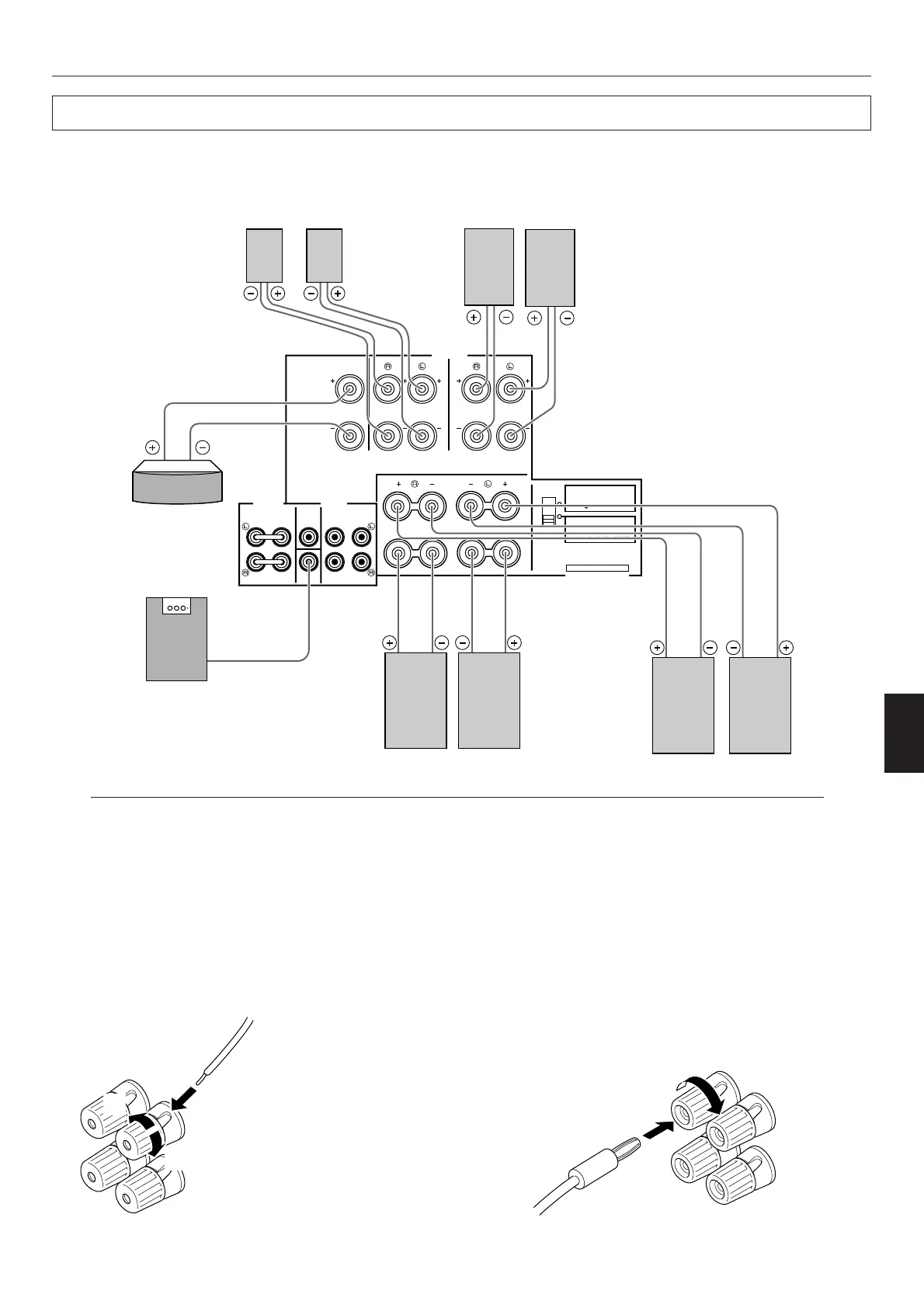

Collegamento degli altoparlanti
SEE INSTRUCTION MANUAL FOR CORRECT SETTING.
CENTER
FRONT
CAUTION
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
SPEAKERS
COUPLER OUTPUT
A
B
A
B
REAR
MAIN
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
SUB
WOOFER
( SURROUND )
SET BEFORE POWER ON
Altoparlante centrale
Altoparlanti anteriori degli effetti
Sinistro
Destro
Sinistro
Destro
Altoparlanti principali A
Altoparlanti posteriori
Sistema subwoofer
Sinistro
Destro
Sinistro
Destro
Usare altoparlanti con l’impedenza specificata sul retro di questo apparecchio.
Rosso: positivo (+)
Nero: negativo (–)
➀
Allentare la manopola.
➁
Inserire il cavo messo a
nudo (togliendo circa 5
mm. di isolante).
➂
Stringere la manopola
per fermare il filo.
<Solo modelli per la China e generale>
Connettori a spina unipolare (banana) possono anche essere
usati. Inserire semplicemente la spina unipolare nella presa
corrispondente.
1
2
3
Modalità di collegamento:
Collegare le prese SPEAKERS agli altoparlanti con cavi di tipo idoneo, il più corti possibile. Se il collegamento non è stato eseguito
in modo appropriato, gli altoparlanti non emetteranno suono. Controllare che la polarità dei cavi dell’altoparlante sia corretta e cioè
che i segni + e – seguano la disposizione indicata. Se questi cavi risultassero piazzati al contrario, il suono verrà percepito in modo
innaturale, senza bassi.
Avvertenza
Non mettere a contatto fra loro o con le parti metalliche dell’apparecchio i cavi nudi per evitare che l’apparecchio e/o gli
altoparlanti vengano danneggiati.
PREPARATIVI
Altoparlanti principali B

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
