14
Avvertenza: Prima di inserire la spina del cavo di alimentazione dei componenti nella presa
di corrente alternata di rete è assolutamente necessario che siano stati
completati tutti i collegamenti.
Verificare che tutti i collegamenti siano effettuati in modo corretto, cioè L (sinistra) ad L, R (destra) ad R, “+” a “+” e “–” a “–”.
Consultare inoltre il manuale d’istruzioni di ogni componente collegato.
Collegamento di componenti audio e video
●
UPer il collegamento con apparecchi audio e video usare cavi con spina ad ago del tipo RCA, ad eccezione dei casi
specificatamente indicati più avanti.
●
I collegamenti con apparecchi audio e video YAMAHA riportanti sul pannello posteriore dei numeri quali 1, 2, 3, 4, ecc.,
possono essere effettuati molto facilmente collegando i terminali di uscita (o di ingresso) di ciascun apparecchio ai terminali di
questo apparecchio riportanti lo stesso numero.
(Modello per l’Europa)
Piatto giradischi
Registratore MD,
registratore, o simili
Sintonizzatore
Lettore CD

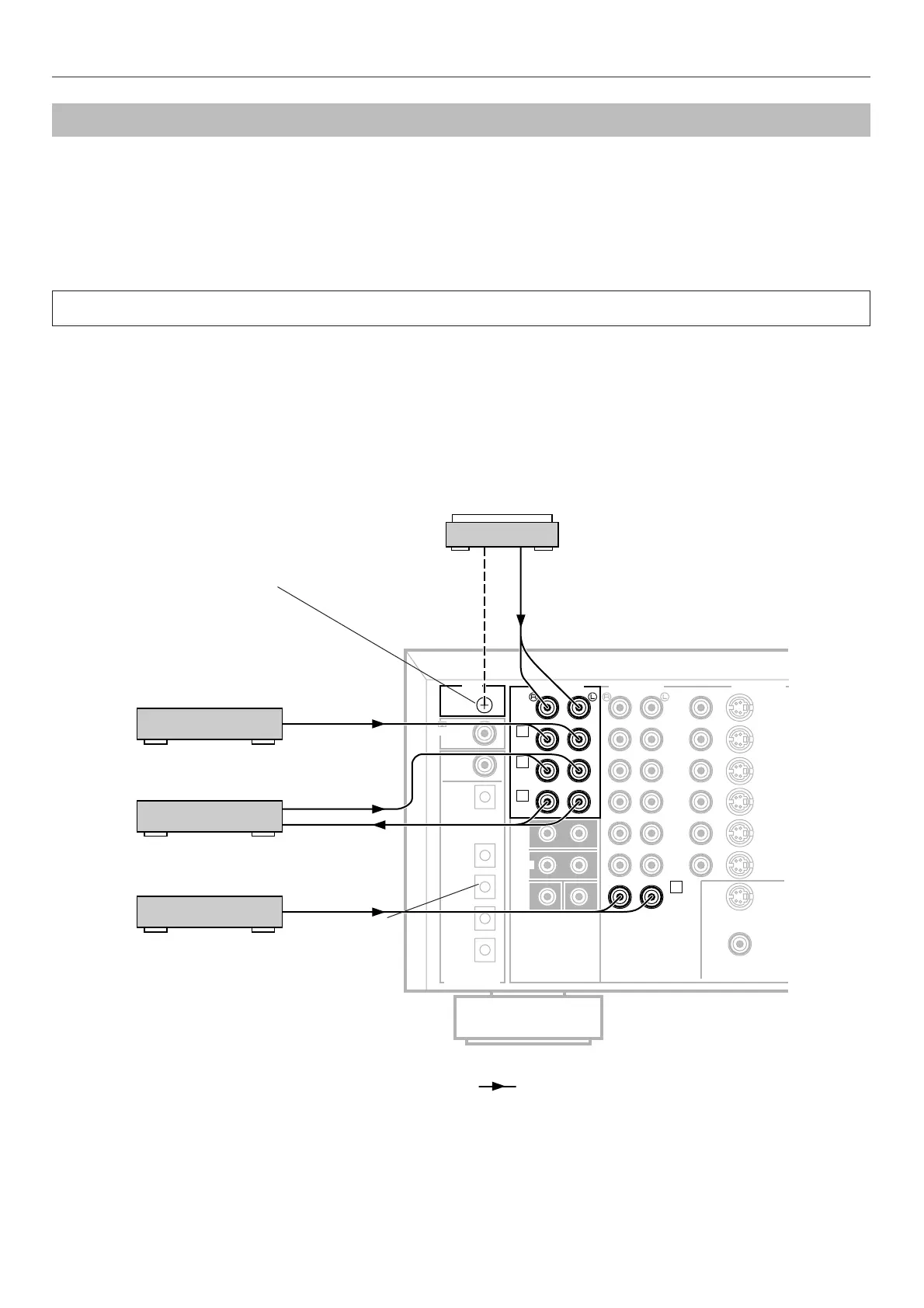

m Collegamenti principali per apparecchi audio
(*1): Presa GND (per giradischi)
Collegando il cavo di terra del piatto del giradischi a
questa presa di solito si minimizza il ronzio. In alcuni
casi, però, si ottengono risultati migliori con un cavo di
terra staccato.
: Indica la direzione dei segnali.
Collegamenti
PREPARATIVI
(*1)
(*1)
