Yamaha DSP-A2 Owner's Manual

21
Español
Altavoces
SEE INSTRUCTION MANUAL FOR CORRECT SETTING.
CENTER
FRONT
CAUTION
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
SPEAKERS
COUPLER OUTPUT
A
B
A
B
REAR
MAIN
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
SUB
WOOFER
( SURROUND )
SET BEFORE POWER ON
Altavoz central
Altavoces de efecto delanteros
Izquierdo
Derecho
Izquierdo
Derecho
Altavoces principales A
Altavoces traseros
Sistema de altavoz
de graves secundarios
Izquierdo
Derecho
Izquierdo
Derecho
Utilizar altavoces de acuerdo con la impedancia especificada en la parte de atrás de este aparato.
PREPARATIVOS
Altavoces principales B
ROJO: positivo (+).
NEGRO: negativo (–).
➀
Aflojar la perilla.
➁
Introducir el cable
pelado. [Pelar aprox. 5
mm (1/4 pulg.) de
aislación del cable de
altavoces.]
➂
Girar la perilla para
apretar el cable.
<Sólo los modelos para China y General>
También se pueden usar clavijas tipo banana. Introduzca la
clavija tipo banana en el terminal correspondiente.
1
2
3

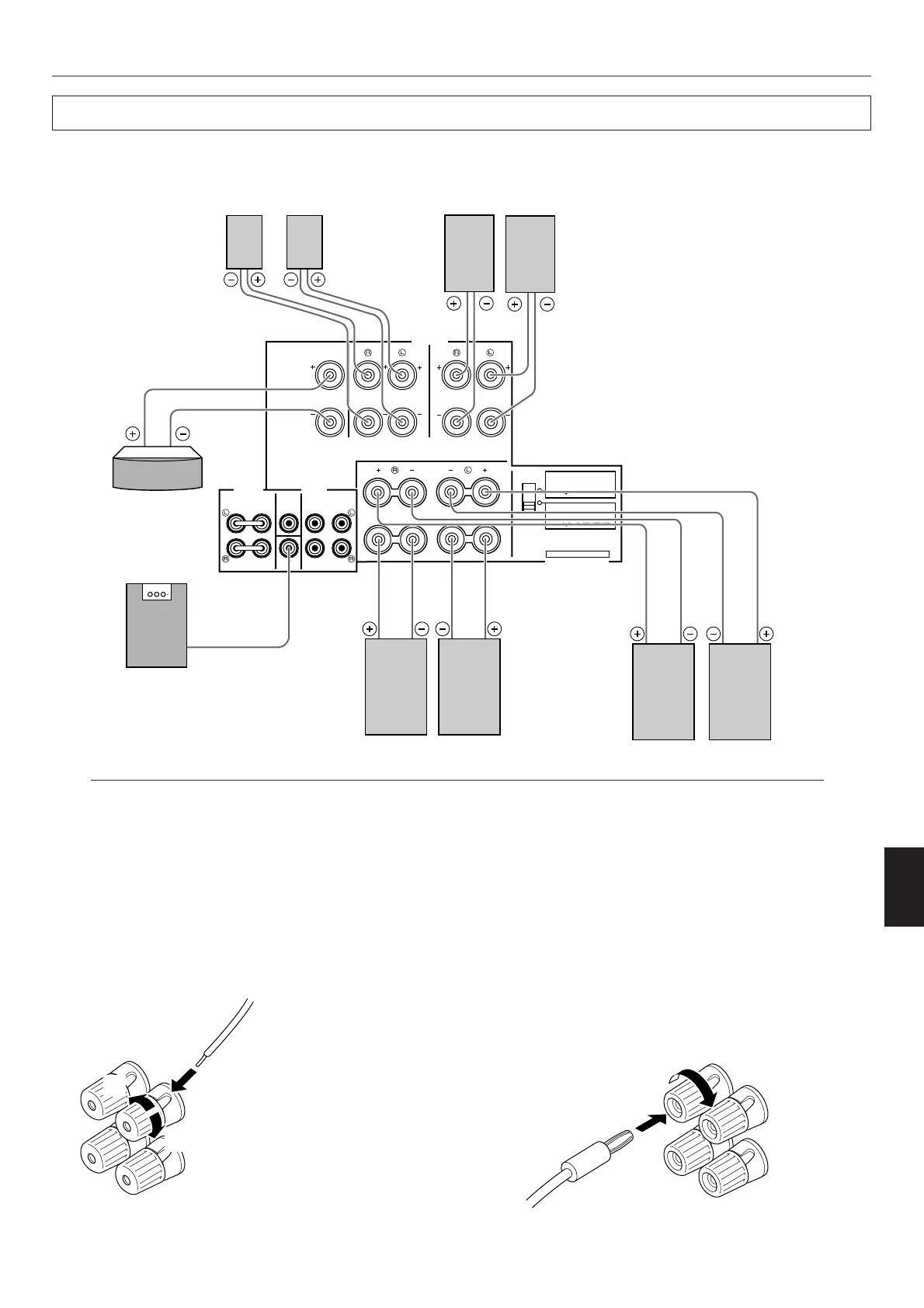

Como conectar:
Conectar los altavoces a los terminales SPEAKERS mediante cables del grosor apropiado (y lo más cortos posibles). Si las
conexiones están en mal estado no se escuchará ningún sonido por los altavoces. Verificar que los cables están conectados con
las polaridades correctas. Es decir que las marcas + y – están bien. Si se han invertido estos cables, los sonidos serán poco
naturales y faltarán los sonidos graves.
Precaución
No se debe dejar que las partes peladas de los cables de los altavoces se toquen o toquen partes metálicas de este
aparato. Esto podría dañar el aparato o los altavoces o ambos.
