Yamaha DSP-A2 Owner's Manual

22
ADVERTENCIA
No mueva el interruptor de selector de impedancia
(IMPEDANCE SELECTOR) mientras el aparato esté
encendido, ya que podría dañarse la unidad.
SI ESTA UNIDAD NO SE ENCIENDE AL PRESIONAR EL
INTERRUPTOR DE ESPERA/CONEXION
(STANDBY/ON):
Es posible que el selector de impedancia (IMPEDANCE
SELECTOR) no esté deslizado hasta cualquiera de sus
extremos. En tal caso, deslícelo con la unidad en el modo
de espera.
Seleccionar la posición adecuada cumpla su sistema de
altavoces.
(Posición hacia arriba)
Central: La impedancia del altavoz debe ser de 4Ω o mayor.
Efectos delanteros:
La impedancia para cada altavoz debe ser de 6Ω o
mayor.
Traseros:
La impedancia para cada altavoz debe ser de 6Ω o
mayor.
Principales:
Si se usan un par de altavoces principales, la
impedancia de cada altavoz debe ser de 4Ω o
mayor.
Si se usan dos pares de altavoces principales, la
impedancia de cada altavoz debe ser de 8Ω o
mayor.
(Posición inferior)
Central: La impedancia del altavoz debe ser de 8Ω o mayor.
Efectos delanteros:
La impedancia para cada altavoz debe ser de 8Ω o
mayor.
Traseros:
La impedancia para cada altavoz debe ser de 8Ω o
mayor.
Principales:
Si se usan un par de altavoces principales, la
impedancia de cada altavoz debe ser de 8Ω o
mayor.
Si se usan dos pares de altavoces principales, la
impedancia de cada altavoz debe ser de 16Ω o
mayor.

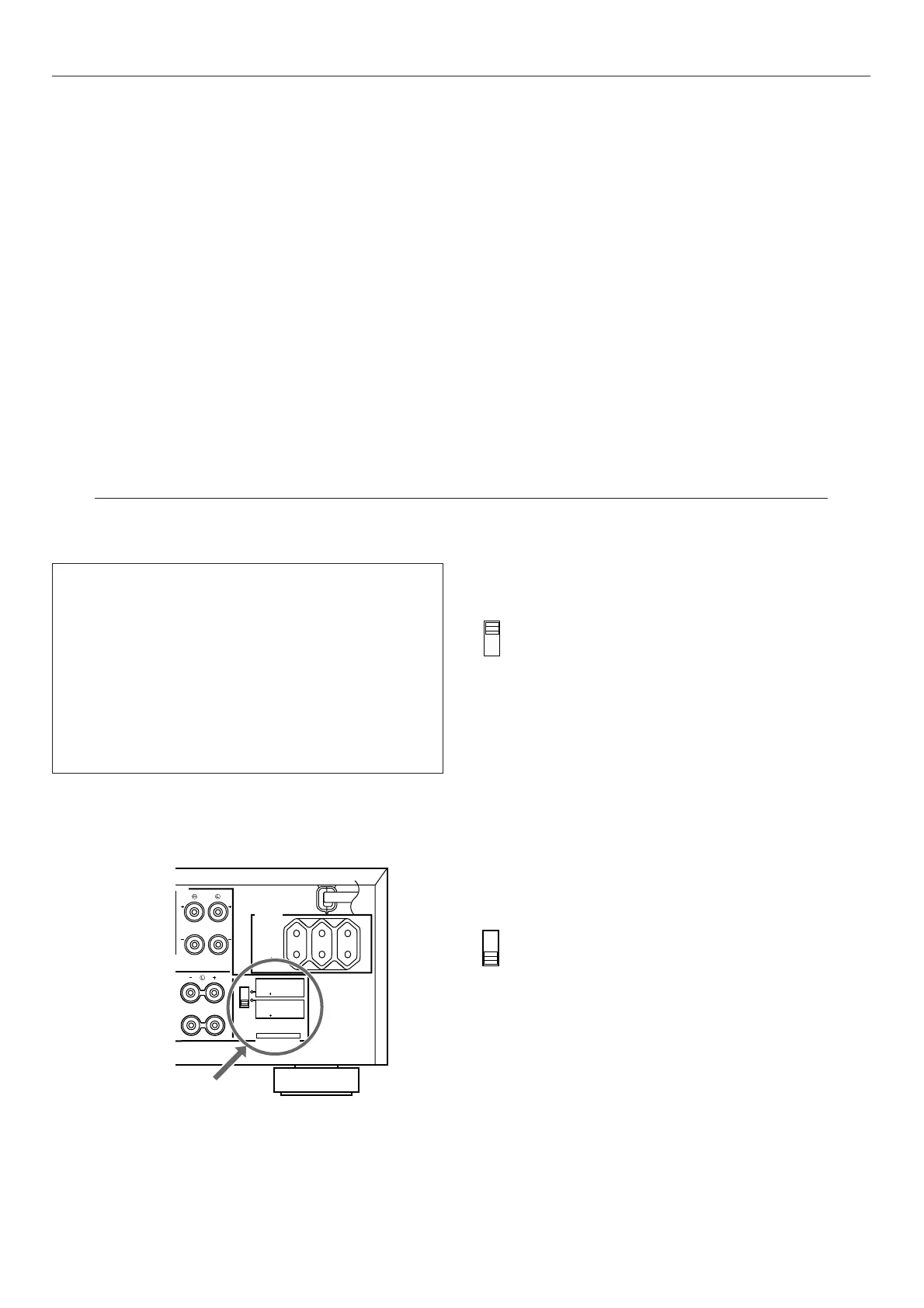

m Interruptor selector de impedancia (IMPEDANCE SELECTOR)
SEE INSTRUCTION MANUAL FOR CORRECT SETTING. CAUTION
SPEAKERS
A
B
A
B
REAR
MAIN
SWITCHED
AC OUTLETS
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
( SURROUND )
SET BEFORE POWER ON
I00W MAX.
TOTAL
(Modelo para Europa)
IMPEDANCE SELECTOR
Nota para la conexión de los altavoces principales:
Se pueden conectar uno o dos sistemas de altavoces . Si se
conecta sólo un sistema de altavoces, conectarlo en los
terminales SPEAKERS A o B.
Nota para la conexión de un altavoz de graves
secundario:
Puede desear el añadir un altavoz de graves secundario para
reforzar las frecuencias bajas o para salida del sonido de
graves más bajos por el canal de graves secundarios al
reproducir señales discretas.
Cuando utilice un altavoz de graves secundario, conecte un
terminal SUBWOOFER de este aparato al terminal INPUT
del amplificador del altavoz de graves secundario, y conecte
los terminales del altavoz del amplificador del altavoz de
graves secundarios en el mismo.
Con algunos altavoces de graves secundarios, incluyendo el
sistema de Yamaha Active Servo Processing Subwoofer, el
amplificador y el altavoz de graves secundario están en la
misma unidad. Este tipo de altavoz de graves secundario
sólo necesita la conexión entre el terminal SUBWOOFER de
esta unidad y el terminal INPUT del altavoz de graves
secundario.
(Consulte la página 23 para más detalles sobre el terminal
SUBWOOFER.)
PREPARATIVOS

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
