Yamaha DSP-A2 Owner's Manual

14
Vorsicht: Der Netzstecker dieses Gerätes und der anderen Komponenten darf erst
angeschlossen werden, nachdem alle anderen Anschlüsse richtig ausgeführt
worden sind.
Für die Anschlüsse müssen die Seiten links (L), rechts (R), plus (+) und minus (–) genau beachtet werden. Außerdem wird auf die
Bedienungsanleitung der einzelnen Geräte verwiesen.
Audio/Videogeräte
●
Verwenden Sie zum Anschließen von Audio- bzw. Videogeräten RCA-Steckerkabel, außer für den nachstehend aufgeführten
Fall.
●
Die Ausgangs- bzw. Eingangsbuchsen der YAMAHA-Komponenten sind auf der Rückseite mit 1, 2, 3, 4, usw.
gekennzeichnet. Diese Buchsen müssen mit den gleich bezeichneten Buchsen dieses Gerätes verbunden werden.
VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
VCR 2
OUT
MONITOR
OUT
S VIDEO
AUDIO SIGNAL VIDEO SIGNAL
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
CD
CD
DVD/LD
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
COAXIAL
OPTICAL
DIGITAL
RF SIGNAL
DIGITAL SIGNAL
GND
PHONO
1
CD
TAPE/MD
3
4
IN
( PLAY )
OUT
( REC )
AUDIO SIGNAL
OUTPUT
GND
OUTPUT
OUTPUT
LINE OUT
LINE IN
(Europamodell)
Plattenspieler
MD-Recorder,
Kassettendeck usw.
CD-Spieler

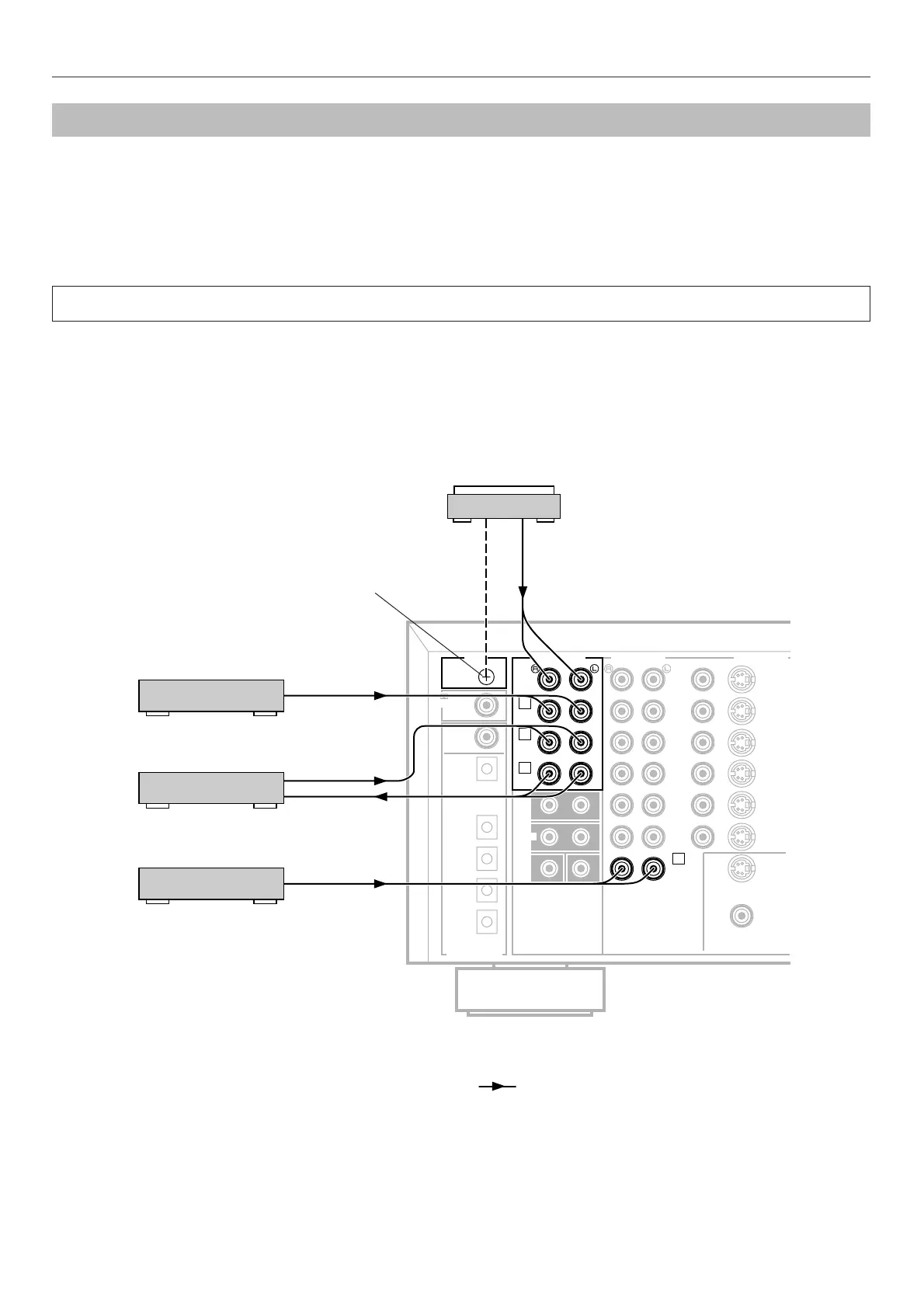

m Grundanschlüsse (Audiogeräte)
(*1): Erdungsklemme (GND) (für Plattenspieler)
Die GND-Klemme ist für die Erdung eines Plattenspielers
vorgesehen, um Brummgeräusche zu verringern. Es gibt
aber auch Fälle in denen bessere Resultate mit nicht
angeschlossenem Erdungskabel erzielt werden.
: bezeichnet die Signalrichtung
Anschlüsse
VORBEREITUNG
(*1)
Tuner

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
