Enceintes
SEE INSTRUCTION MANUAL FOR CORRECT SETTING.
CENTER
FRONT
CAUTION
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
SPEAKERS
COUPLER OUTPUT
A
B
A
B
REAR
MAIN
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
SUB
WOOFER
( SURROUND )
SET BEFORE POWER ON
Enceinte centrale
Enceintes d’effet avant
Gauche
Droite
Gauche
Droite
Enceintes principale A
Enceintes arrière
Subwoofer de Traitement
Gauche
Droite
Gauche
Droite
Utiliser des enceintes dont l’impédance correspond à la valeur indiquée à l’arrière de l’appareil.
PREPARATIFS
Enceintes principale B
Rouge: positif (+)
Noir: négatif (–)
1 Desserrer le bouton.
2 Introduire le câble
dénudé.
(Enlever environ 5 mm
de gaîne pour dénuder
le câble.)
3 Revisser le bouton et
fixer le câble.
<Modèles pour la Chine et général seulement>
Il est également possible d’utiliser des fiches banane. Il suffit
d’introduire la fiche banane dans la borne correspondante.
1
2
3

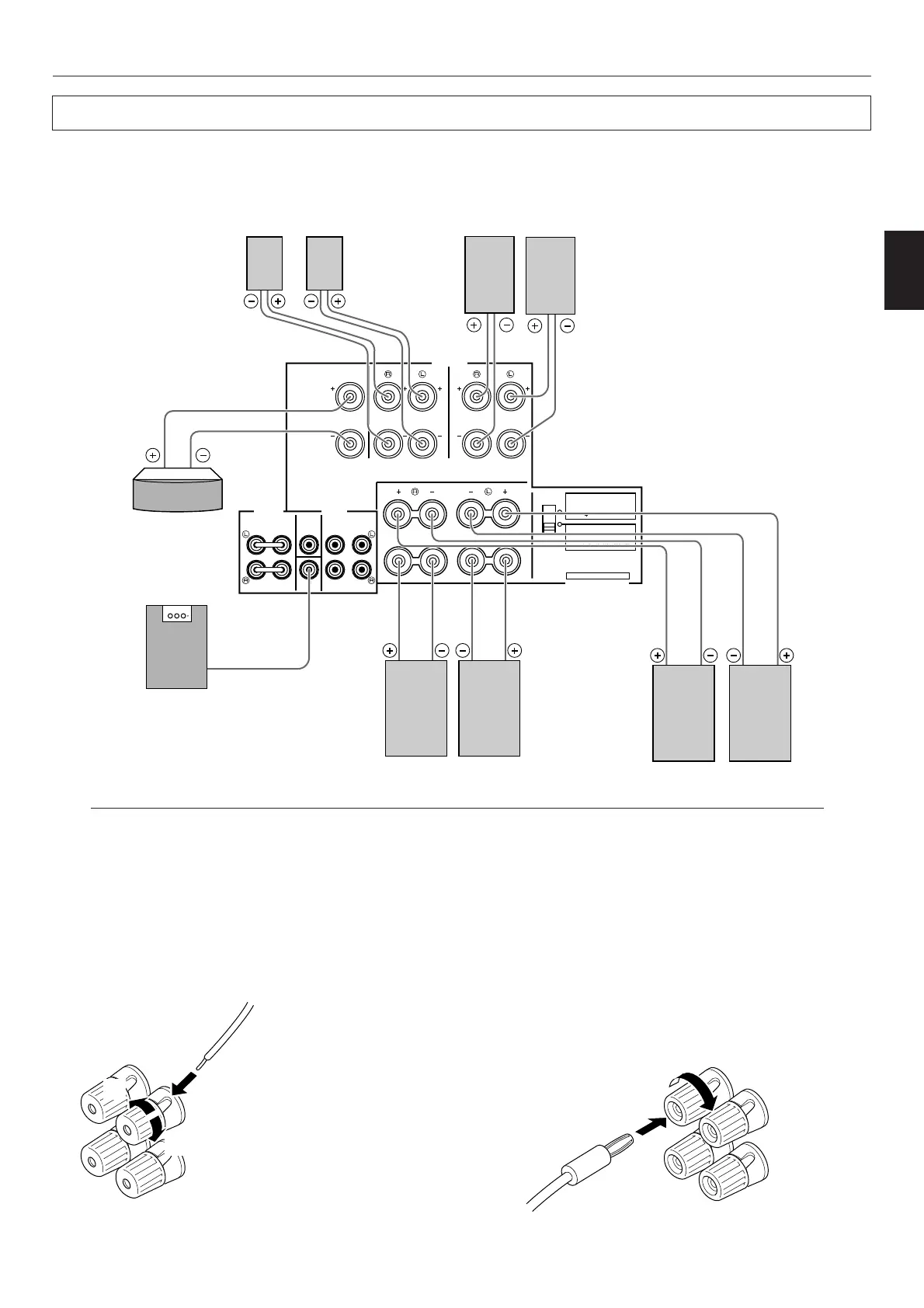

Branchement:
Raccorder les bornes SPEAKERS aux enceintes avec des câbles de section adéquate (aussi courts que possible). Si les
branchements sont mal faits, aucun son ne sera entendu aux enceintes. Respecter la polarité des câbles de raccord (repères
+ et –). Si les polarités sont inversées, le son perçu manquera de naturel et de profondeur de basses.
Précaution
Veiller à ce que les portions dénudées des câbles ne se touchent pas et n’entrent pas en contact avec des pièces
métalliques de cet appareil. Ceci pourrait endommager l’appareil et/ou les enceintes.
