Yamaha DSP-A2 Owner's Manual

21
Svenska

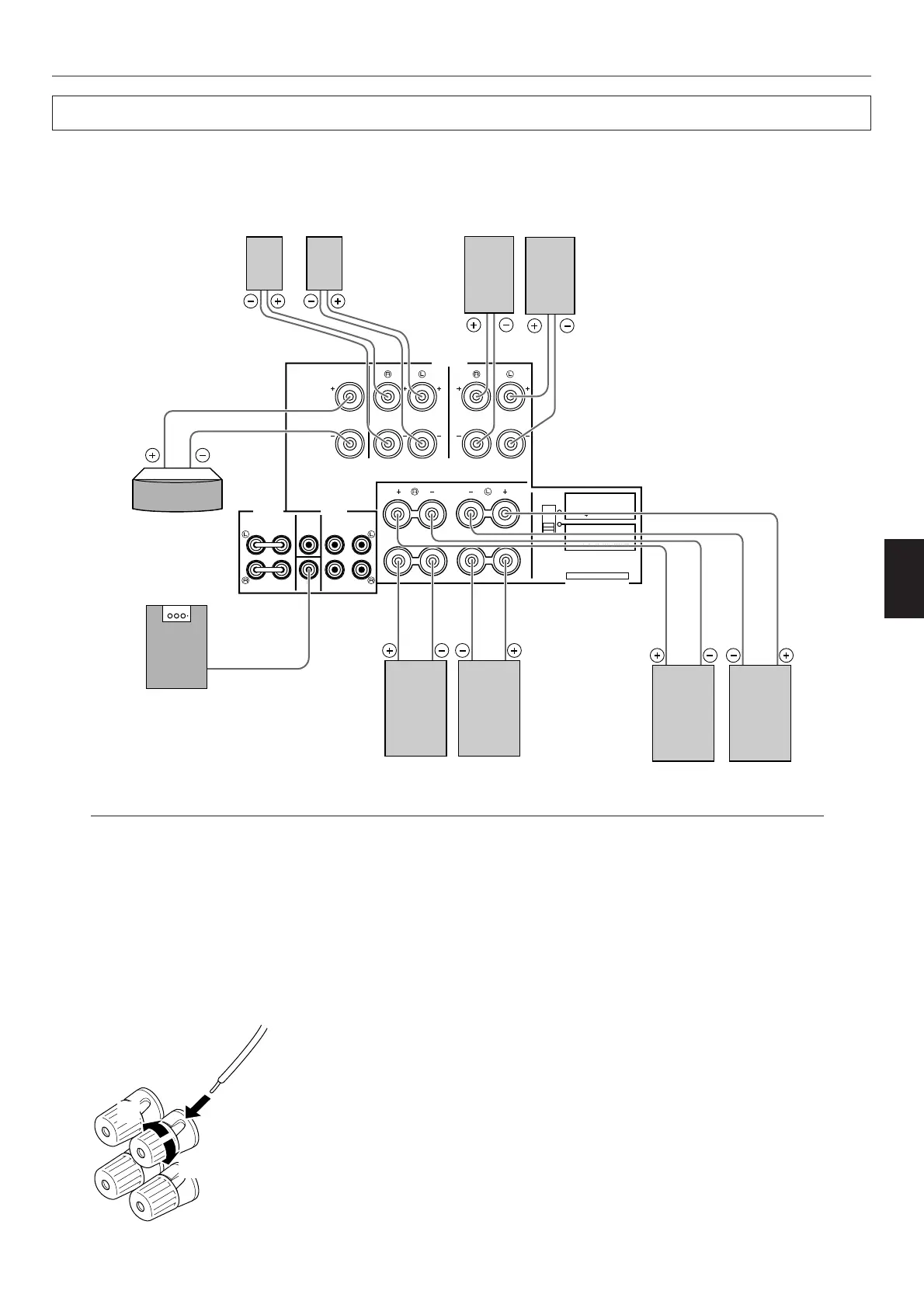

Högtalare
SEE INSTRUCTION MANUAL FOR CORRECT SETTING.
CENTER
FRONT
CAUTION
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
SPEAKERS
COUPLER OUTPUT
A
B
A
B
REAR
MAIN
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
SUB
WOOFER
( SURROUND )
SET BEFORE POWER ON
Mitthögtalare
Främre effekthögtalare
Vänster
Höger
Vänster
Höger
Huvudhögtalare A
Bakre högtalare
Subwoofer-högtalare
Vänster
Höger
Vänster
Höger
Använd högtalare med det impedansvärde som anges på denna enhets baksida.
FÖRBEREDELSER
Huvudhögtalare B
RÖD till uttaget med plusmärket (+)
SVART till uttaget med minusmärket (–)
1 Lossa knappen en bit.
2 Skjut in den avskalade
sladden. (Avlägsna
ungefär 5mm isolering
på högtalarsladdarna.)
3 Skruva åt knappen så
att ledningen sitter fast.
1
2
3
Anslutningsmetod:
Anslut högtalarna till SPEAKERS-kontakterna med ledningar som har lämplig trådtjocklek (håll dem så korta som möjligt).
Glappkontakt gör att inget ljud återges från högtalarna. Se till högtalarledningarnas polaritet är korrekt. Markeringarna “+” och “–”
skall överensstämma. Vid omkastad polaritet blir det återgivna ljudet onaturligt med brister i basen.
Observera
Se till att blottade trådändor inte vidrör någon metalldel på denna apparat eller varandra. Detta kan orsaka skada på denna
enhet eller högtalarna, eller båda.

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
