VARNING!
Ändra inte läget på väljaren IMPEDANCE SELECTOR
medan strömmen till denna enhet är påslagen, eftersom
det kan skada enheten.
OM ENHETEN INTE SLÅS PÅ NÄR STANDBY/ON-
OMKOPPLAREN TRYCKS IN:
Det kan bero på att väljaren IMPEDANCE SELECTOR inte
skjutits till endera ändläget. Skjut i så fall denna väljare så
långt det går år endera ändläget när denna apparat är i
beredskapsläge.
Välj det läge som lämpar sig för de högtalare som används.
(Övre läget)
Mitten: Högtalarens impedans måste vara 4 ohm eller mer.
Främre effekt:
Varje högtalares impedans måste vara 6 ohm eller
mer.
Bakre: Varje högtalares impedans måste vara 6 ohm eller
mer.
Huvud: Om du använder endast ett par huvudhögtalare,
måste impedansen för varje högtalare vara 4 ohm
eller mer.
Om du använder två par huvudhögtalare, måste
impedansen för varje högtalare vara 8 ohm eller mer.
(Nedre läget)
Mitten: Högtalarens impedans måste vara 8 ohm eller mer.
Främre effekt:
Varje högtalares impedans måste vara 8 ohm eller
mer.
Bakre: Varje högtalares impedans måste vara 8 ohm eller
mer.
Huvud: Om du använder endast ett par huvudhögtalare,
måste impedansen för varje högtalare vara 8 ohm
eller mer.
Om du använder två par huvudhögtalare, måste
impedansen för varje högtalare vara 16 ohm eller mer.

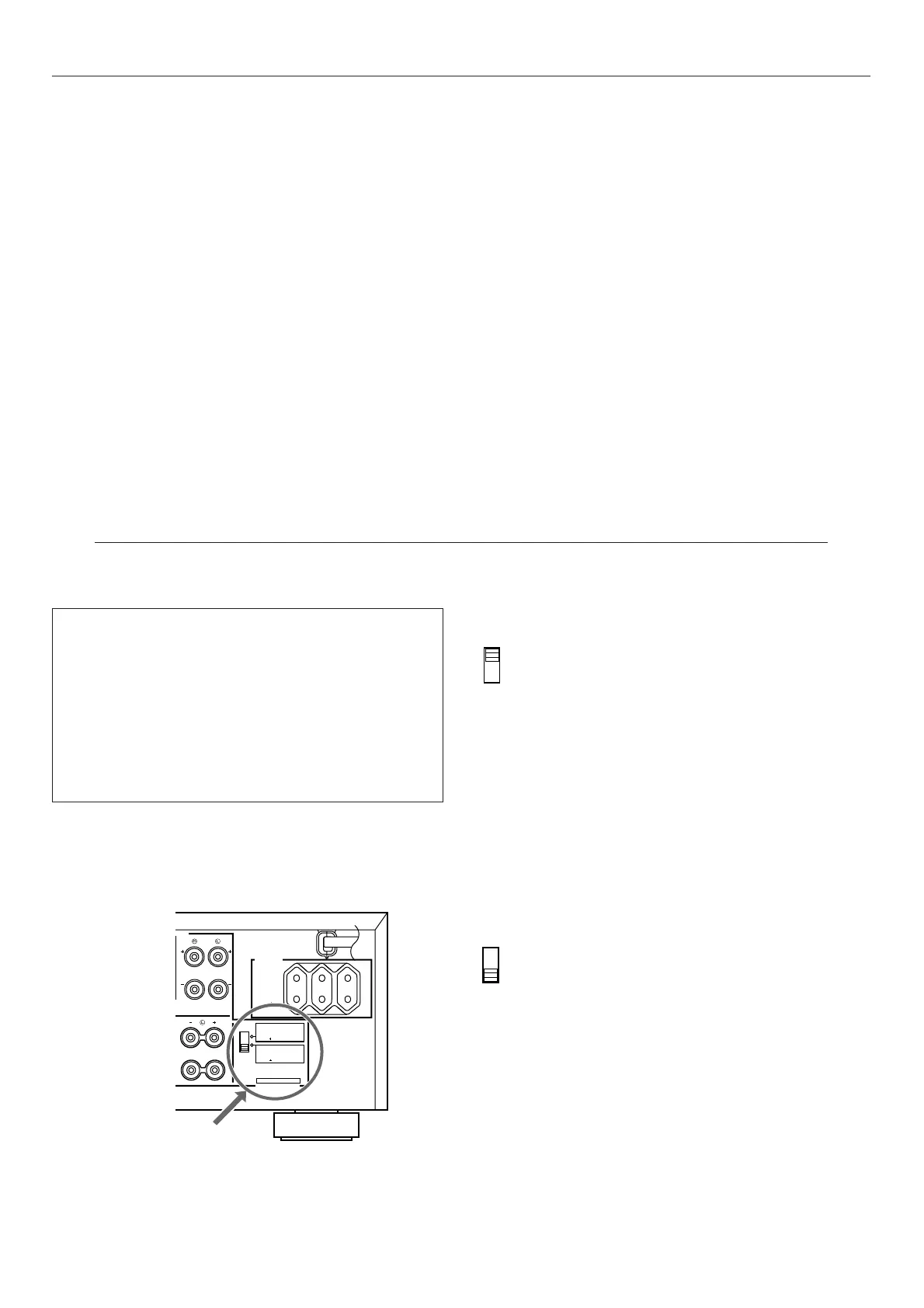

m IMPEDANCE SELECTOR-väljare
SEE INSTRUCTION MANUAL FOR CORRECT SETTING. CAUTION
SPEAKERS
A
B
A
B
REAR
MAIN
SWITCHED
AC OUTLETS
IMPEDANCE SELECTOR
CENTER : 4 Ω MIN. / SPEAKER
FRONT :6 Ω MIN. / SPEAKER
REAR :6 Ω MIN. / SPEAKER
MAIN A OR B :4 Ω MIN. / SPEAKER
A B :8 Ω MIN. / SPEAKER
CENTER : 8 Ω MIN. / SPEAKER
FRONT :8 Ω MIN. / SPEAKER
REAR :8 Ω MIN. / SPEAKER
MAIN A OR B :8 Ω MIN. / SPEAKER
A B : I 6 Ω MIN. / SPEAKER
( SURROUND )
SET BEFORE POWER ON
I00W MAX.
TOTAL
(Modell för Europa)
IMPEDANCE SELECTOR
Anmärkning om anslutning huvudhögtalarna:
Ett eller två par högtalare kan anslutas till denna apparat.
Anslut antingen till kontakterna SPEAKERS A eller B vid
användning av endast ett par högtalare.
Anmärkning om anslutning av en subwoofer:
Du kan tänkas vilja koppla in en subwoofer för att förstärka
basåtergivningen, eller för att mata ut basljud från subwoofer-
kanalen vid återgivning av diskreta signaler.
När en subwoofer används, skall du ansluta mellan utgången
SUBWOOFER på denna apparat och ingången INPUT på
subwooferförstärkaren och anslut högtalaruttagen på
subwooferförstärkaren till subwoofern.
Vissa subwoofers, inklusive Yamaha Active Servo Processing
Subwoofer System, är subwoofer och förstärkare i ett.
En sådan subwoofer behöver endast en anslutning mellan
utgången SUBWOOFER på denna apparat och
subwooferingången INPUT. (Se sidan 23 för ytterligare
upplysningar om SUBWOOFER-utgången.)
FÖRBEREDELSER
