Yamaha DSP-A2 Owner's Manual

23
Deutsch
Die auf Seite 21 beschriebenen Lautsprecheranschlüsse
genügen für die meisten Anwendungen. Falls Sie aber für die
Hauptlautsprecher, den Centerlautsprecher die vorderen
Effektlautsprecher und/oder die hinteren Lautsprecher Ihre
bereits vorhandenen Verstärker usw. verwenden wollen,
stehen die folgenden Buchsen für den Anschluß von externen
Vertärkern zur Verfügung.
1 Buchsen MAIN PRE OUT/MAIN IN
Die Buchsen PRE OUT sind für den Hauptkanalausgang
und die Buchsen MAIN IN sind für den Eingang des
eingebauten Hauptkanalverstärkers. Bei der Verwendung
des eingebauten Verstärkers müssen daher die Buchsen
PRE OUT und MAIN IN mit Überbrückungssteckern
verbunden werden.
Falls Sie für die Hauptlautsprecher einen separaten
Stereoverstärker verwenden, sollten Sie
Überbrückungsstecker entfernen und die
Eingangsbuchsen des externen Verstärkers (Buchsen
MAIN IN oder AUX eines Endverstärkers, eines
Verstärkers oder Receivers) mit diesen Buchsen PRE
OUT verbinden. An den Buchsen MAIN IN braucht nichts
angeschlossen zu werden.
* Die Ausgangssignale an den Ausgangsbuchsen PRE
OUT werden über den Baßregler (BASS), den
Höhenregler (TREBLE), den Balanceregler
(BALANCE), die Baßverstärkungstaste (BASS
EXTENSION) und die Direkttaste (TONE BYPASS)
beeinflußt.
2 Buchse SUBWOOFER
Bei Verwendung eines Subwoofers muß der
Verstärkereingang an diese Buchse angeschlossen
werden. Tiefe Frequenzen, die an den Haupt-, Mitten-
und hinteren Kanälen anliegen, werden über diese
Buchse ausgegeben. (Die Grenzfrequenz dieser Buchse
beträgt 90 Hz.) Die Tieffrequenzeffektsignale (LFE), die
beim Dekodieren von Dolby Digital oder DTS erzeugt
werden, liegen ebenfalls an dieser Buchse an, falls sie
dieser Buchse zugeordnet sind.
3 Buchse CENTER
Diese Buchse ist für den Ausgang des mittleren Kanals.
Falls ein Centerlautsprecher über einen externen
Verstärker angesteuert wird, muß diese Buchse mit der
Eingangsbuchse des externen Lautsprechers verbunden
werden.
Bei Verwendung des eingebauten Verstärkers ist an
dieser Buchse nichts angeschlossen.
4 Buchsen FRONT
Diese Buchsen sind für den vorderen
Effektkanalausgang. Falls Sie für die vorderen
Effektlautsprecher einen separaten Stereoverstärker
verwenden, sollten Sie die Eingangsbuchsen des
externen Verstärkers (Buchsen MAIN IN oder AUX eines
Verstärkers oder eines Receivers) mit diesen Buchsen
verbinden.
Wenn Sie den eingebauten Verstärker verwenden, darf
an diesen Buchsen nichts angeschlossen sein.
5 Buchsen REAR (SURROUND)
Diese Buchsen sind für den hinteren Kanalausgang.
Falls Sie für die hinteren Lautsprecher einen separaten
Stereoverstärker verwenden, sollten Sie die
Eingangsbuchsen des externen Verstärkers (Buchsen
MAIN IN oder AUX eines Verstärkers oder eines
Receivers) mit diesen Buchsen verbinden.
Wenn Sie den eingebauten Verstärker verwenden, darf
an diesen Buchsen nichts angeschlossen sein.
Hinweise
•
Der Ausgangspegel der an diesen Buchsen anliegenden
Signale kann mit dem Lautstärkeregler (VOLUME) an der
Gerätefrontseite oder der Lautstärke MASTER VOLUME
eingestellt werden.
•
Falls an den Ausgangsbuchsen CENTER, FRONT oder
REAR ein externer Verstärker angeschlossen ist,
verwenden Sie keine entsprechenden
Lautsprecherklemmen SPEAKERS (CENTER, FRONT
oder REAR).

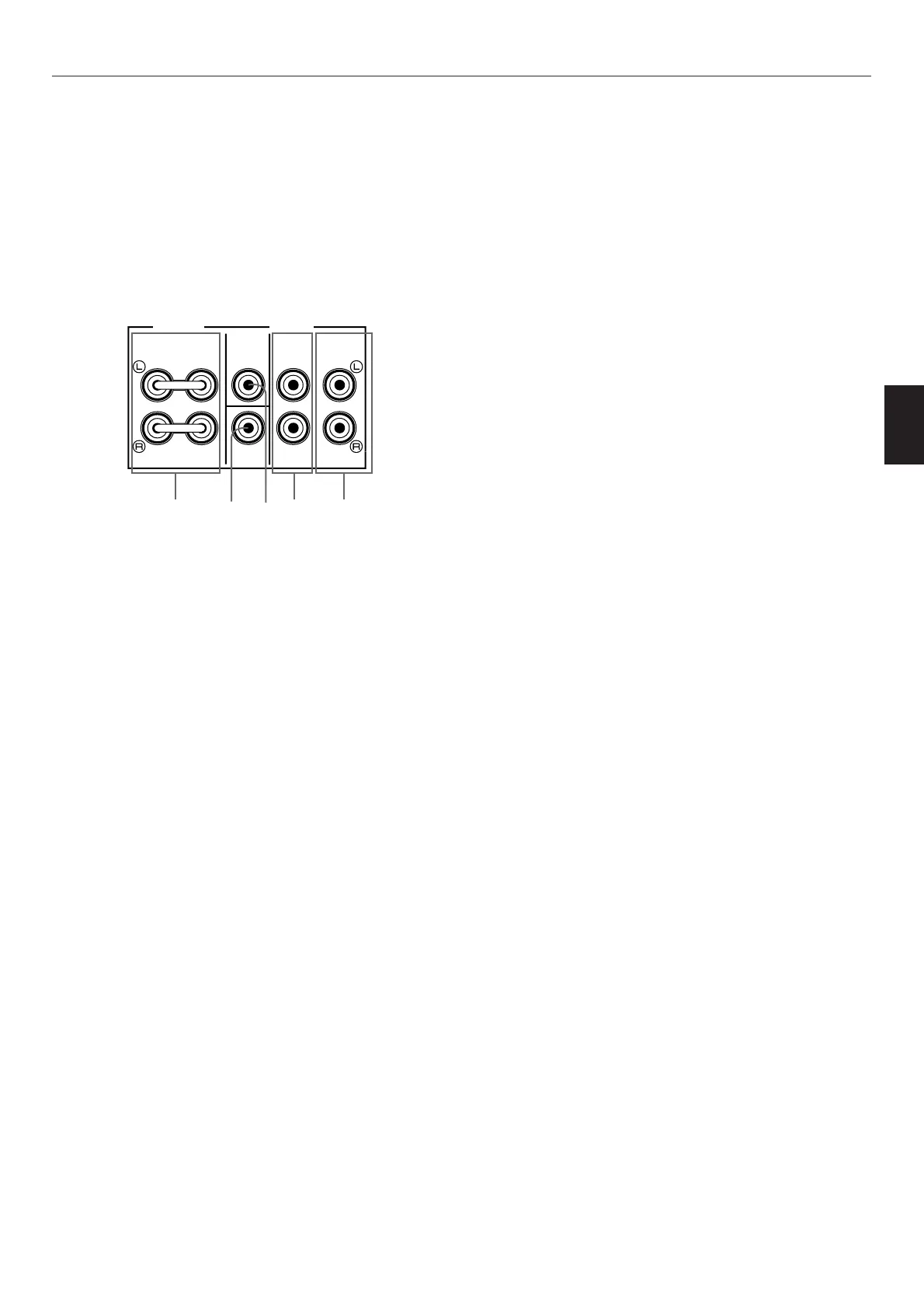

m Verwendung von den Hauptlautsprechern, dem Centerlautsprecher, den
vorderen Effektlautsprechern und/oder den hinteren Lautsprechern mit
externen Verstärker(n)
MAIN CENTER FRONT REAR
( SURROUND )
PRE
OUT
MAIN
IN
COUPLER OUTPUT
SUB
WOOFER
1 4 523
VORBEREITUNG

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
