Yamaha DSP-A2 Owner's Manual

16

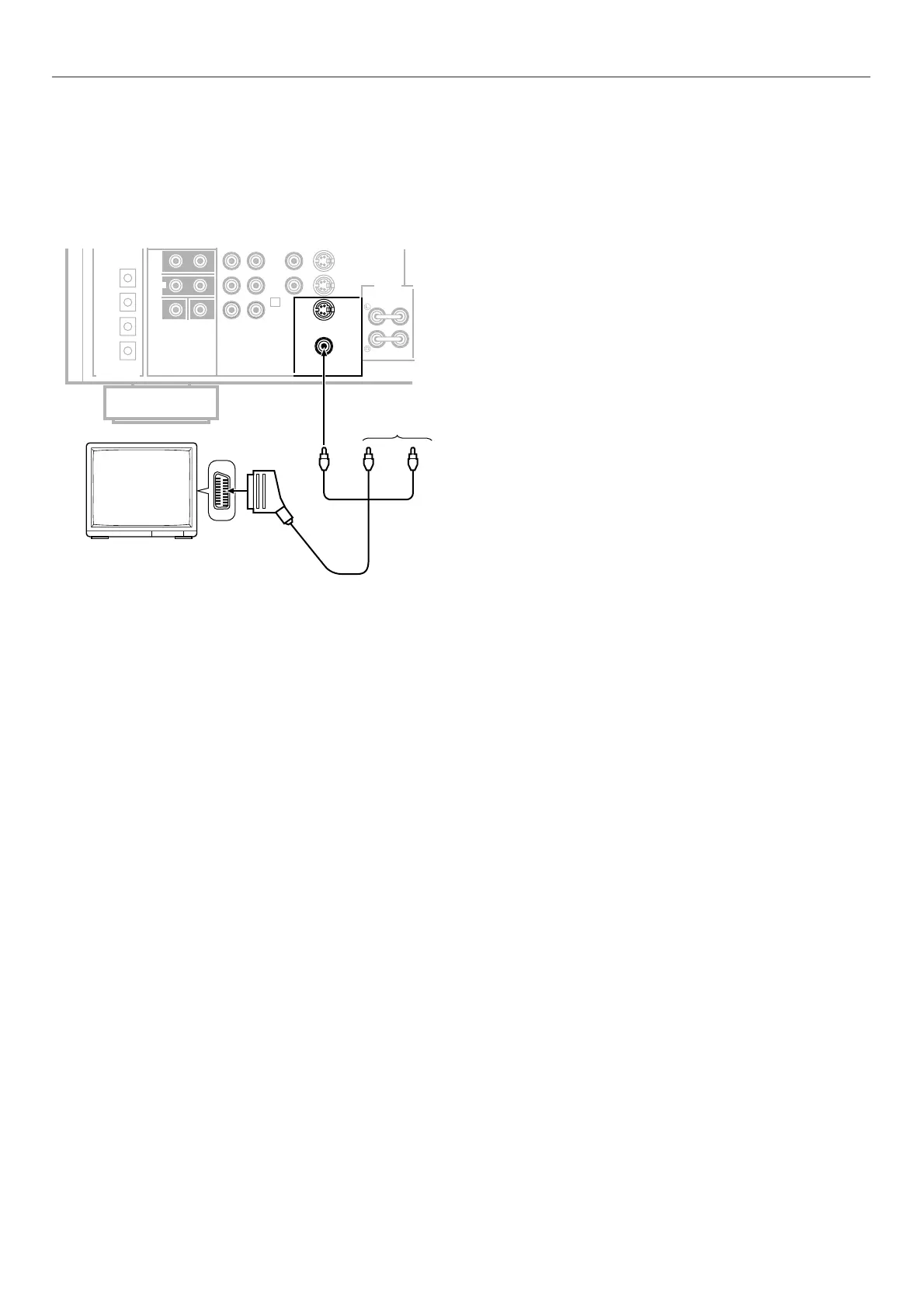

För anslutning av en TV-monitor som använder en
21-stiftskontakt för ingången (Endast modeller för
Europa och Storbirtannien)
Anslut med en anslutningskabel med scart-kontakt som kan
köpas i fackhandeln på det sätt som bilden här nedan visar.
(Modell för Europa)
Ingen anslutning
TV-monitor
Anslutningskabel
med scart-kontakt
MAIN
PRE
OUT
MAIN
IN
COUPLER
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
IN
VCR 2
OUT
MONITOR
OUT
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
DIGITAL SIGNAL
VIDEO
AUDIO L
AUDIO R
FÖRBEREDELSER

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
