Yamaha DSP-A2 Owner's Manual

19
Nederlands
VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
VCR 2
OUT
MONITOR
OUT
S VIDEO
AUDIO SIGNAL VIDEO SIGNAL
2
VIDEO
IN
S-VIDEO
OUT
VIDEO
OUT
VIDEO
OUT
S-VIDEO
IN
S-VIDEO
OUT
VIDEO IN S-VIDEO IN VIDEO OUT S-VIDEO OUT
S-VIDEO OUT
VIDEO OUT
VIDEO IN
S-VIDEO IN
Indien uw videocassetterecorder, LD speler, enz. en uw
monitor voorzien zijn van “S” video-aansluitingen, dienen deze
op de S VIDEO aansluitingen van deze apparatuur
aangesloten te worden en dient de S VIDEO MONITOR OUT
aansluiting van deze apparatuur op de “S” video van uw
monitor aangesloten te worden. Met deze verbinding kunt u
beelden van hoge kwaliteit opnemen en weergeven. Ook is het
mogelijk de gecombineerde video-aansluitingen van uw
videocassetterecorder, LD speler, enz. aan te sluiten op de
VIDEO aansluitingen van deze apparatuur en de VIDEO
MONITOR OUT aansluiting van deze apparatuur aan te sluiten
op de gecombineerde videosignaalingang van uw monitor.
Opmerking
Indien de videosignalen naar zowel de S VIDEO als de VIDEO
signaalingangen gezonden worden, zullen de signalen
onafhankelijk naar hun respektievelijke signaaluitgangen
gezonden worden.
Opmerkingen betreffende de video-titeling
●
Indien u naar een videobron kijkt die aangesloten is op
zowel de S VIDEO als de VIDEO signaalingangen van deze
apparatuur, worden de signalen voor de schermdisplay-
informatie enkel uitgevoerd via de S VIDEO MONITOR
OUT aansluiting.
●
Wanneer er geen videosignaal wordt ingevoerd naar de S
VIDEO of VIDEO signaalingangen van deze apparatuur,
worden de signalen voor de schermdisplay-informatie via
zowel de S VIDEO MONITOR OUT en VIDEO MONITOR
OUT aansluitingen met een kleuren-achtergrond uitgevoerd.
* Als bij het Algemene model en de modellen voor China
de PAL/NTSC schakelaar op het achterpaneel ingesteld
is op “PAL”, zal er in dit geval niets via de S VIDEO
MONITOR OUT en VIDEO MONITOR OUT
aansluitingen uitgevoerd worden.
S VIDEO aansluitingen
Dit apparaat is afgezien van het standaard type VIDEO
aansluitingen ook voorzien van S VIDEO aansluitingen.
S VIDEO aansluitingen verzenden videosignalen die
gescheiden zijn in luminantie (Y) signalen en kleur (C)
signalen. In vergelijking met S VIDEO aansluitingen,
verzenden de standaard type VIDEO aansluitingen
“samengestelde” videosignalen.
LD speler of DVD speler
TV/Satelliet tuner
Videocassetterecorder 1
Videocassetterecorder 2
TV monitor
VOORBEREIDING
: S-video kabel

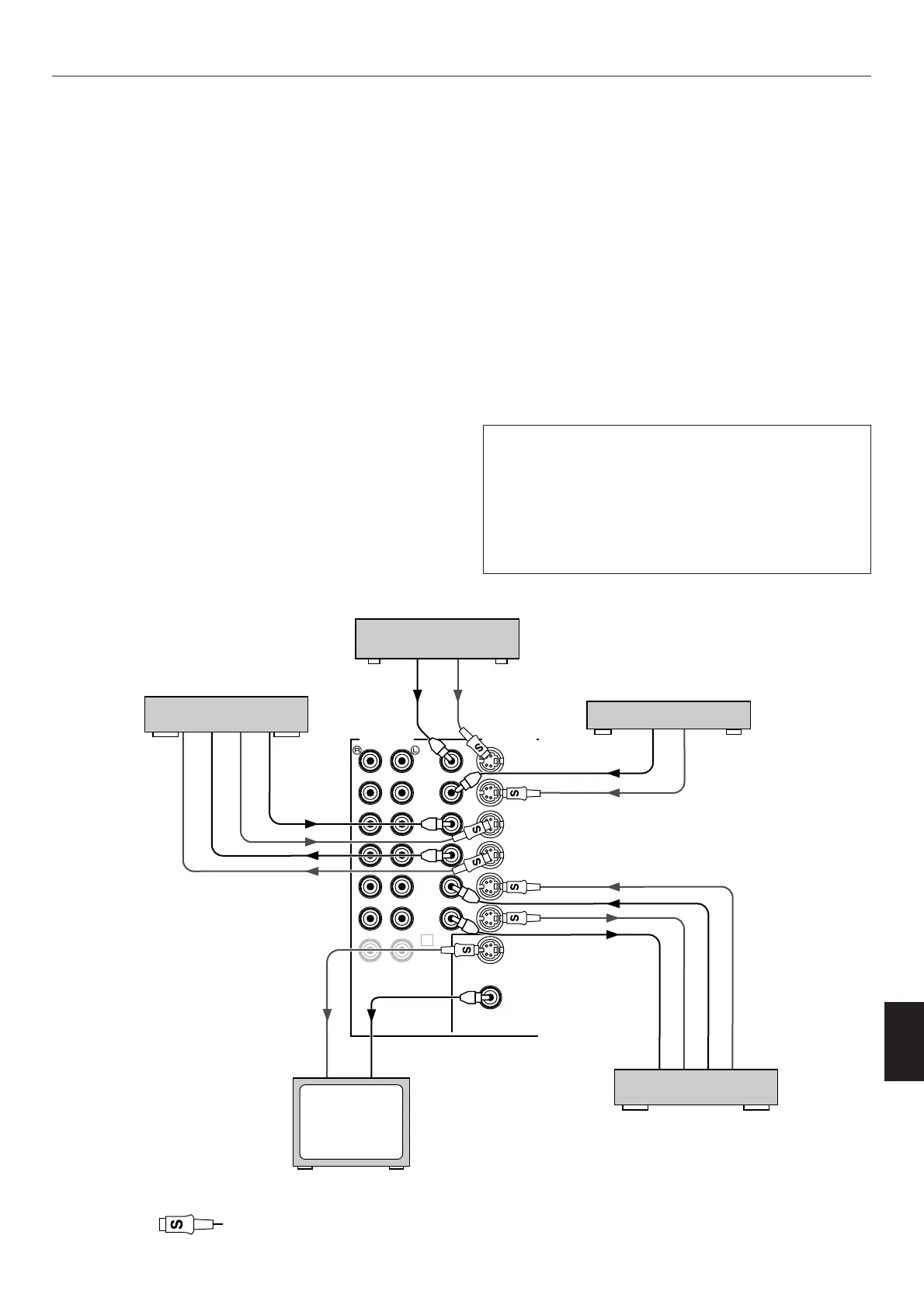

m Aansluiten op S VIDEO aansluitingen

Yamaha DSP-A2 Specifications

General

Frequency Response	20Hz - 20kHz
Total Harmonic Distortion	0.015%
Type	AV Amplifier
Input Sensitivity	200 mV (Line)
Channel Separation	60 dB
Speaker Load Impedance	4-16 ohms
Video Connections	Composite, S-Video
Surround Sound Formats	Dolby Digital, DTS
Signal-to-Noise Ratio	100 dB
Dimensions	435 x 171 x 476 mm
Damping Factor	80 (8 ohms, 1kHz)
Digital Inputs	2 Coaxial
DSP Modes	Cinema DSP
Inputs	Phono
Outputs	Speaker Outputs
