Raccordement d’un moniteur TV utilisant un
connecteur à 21 broches pour l’entrée
<Modèles pour l’Europe et le Royaume-Uni
seulement>

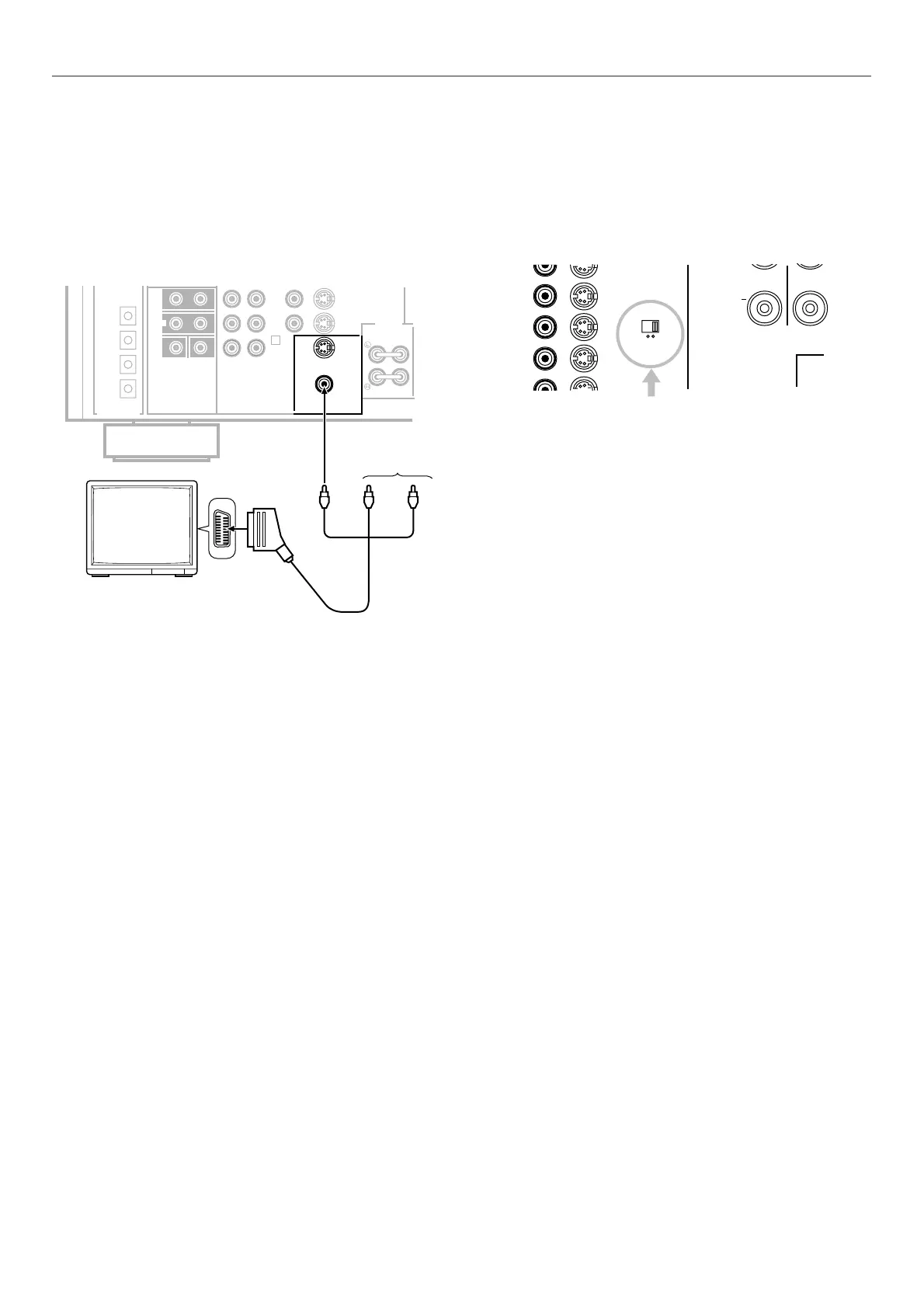

Effectuer le raccordement de la manière indiquée ci-dessous à
l’aide d’un câble péritel disponible dans le commerce.
Commutateur PAL/NTSC (Modèles pour la Chine et
général seulement)
Cet appareil a été conçu pour être utilisé avec les formats de
télévision NTSC et PAL. Mettre ce commutateur à la position
correspondant au format utilisé par votre moniteur TV.
PAL: Régler à cette position si votre moniteur TV utilise le
format PAL.
* Emet des signaux en format PAL, et ce quel que
soit le format (PAL ou NTSC) des signaux vidéo
envoyés par un appareil vidéo extérieur à cet
appareil.
NTSC: Régler à cette position si votre moniteur TV utilise le
format NTSC.
* Emet des signaux en format NTSC, et ce quel que
soit le format (PAL ou NTSC) des signaux vidéo
envoyés par un appareil vidéo extérieur à cet
appareil.
Remarque
Veiller à ce que le signal vidéo entré soit de même format que
celui utilisé par votre moniteur TV, sinon les images ne seront
pas reproduites normalement.
CAUTION
IN
VCR 1
OUT
IN
VCR 2
PAL NTSC
Commutateur PAL/NTSC
PREPARATIFS
(Modèle pour l’Europe)
Sans raccordement
Moniteur TV
Câble Péritel
MAIN
PRE
OUT
MAIN
IN
COUPLER
IN
TUNER
VCR 2
OUT
VIDEO
S VIDEO
IN
VCR 2
OUT
MONITOR
OUT
EXTERNAL DECODER INPUT
2
MAIN
SUB WOOFER CENTER
SURROUND
TV/DBS
TAPE/MD
IN
(PLAY)
OUT
(REC)
DVD/LD
DIGITAL SIGNAL
VIDEO
AUDIO L
AUDIO R
